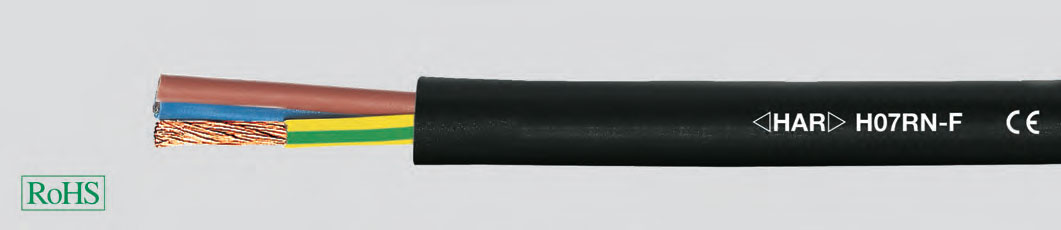

H07 RN-F

Кабели с резиновой изоляцией могут рабо- тать в тяжелых условиях и пригодны для использования в условиях воздействия на них механической нагрузки в сухих, влажных и сырых местах, а также на открытом воздухе и на сельскохозяйственных предприятиях. Эти кабели применяются и для подключе- ния различного используемого в производ- стве оборудования, например, бойлеров, электронагревателей, переносных ламп, а также для подключения как промышленно- го, так и бытового ручного электроинстру- мента, например, дрелей, циркулярных пил и т.д. Кроме того они могут применяться для подключения передвижных электро- двигателей или механизмов на строитель- ных площадках. Данные кабели также явля- ются пригодными для стационарной прокладки в штукатурке, во временных строениях и жилых бараках. Они также пригодны и для прокладки непосредственно по различным частям машин и механизмов, например, в лифтах и подъемных кранах. Эти кабели могут использоваться при рабочем напряжении относительно земли до 1000 В включительно переменного тока или до 750 В включительно постоянного тока в случае защищенной и стационарной прокладки в трубах или внутри оборудова- ния, а также если они используются в ка- честве кабелей для питания роторов элек- тродвигателей. В тех случаях, когда данные кабели используются в железнодорожных вагонах, допускается рабочее постоянное напряжение относительно земли до 900 В включительно.

• резиновая изоляция
• соответствие стандарту DIN VDE 0282 раздел 4, HD 22.4 S3 = IEC 60245-4
• Пределы допустимой температуры окружающей среды кабеля от -30°С до +60°С
• Номинальное напряжение U₀/U — 450/750 B
• Испытательное напряжение, переменный ток, 50 Гц — 2500 В
• Минимальный радиус изгиба кабеля — 5–7 х диаметр кабеля
• Поведение в пламени в соответствии со стандартом DIN VDE 0472 раздел 804, испытательный метод В и IEC 60332-1

/ TEXT

• голые медные или луженые проводники однопроволочные или многопроволочные в соотв. DIN VDE 0295 кл. 5, BS 6360 кл. 5, а также IEC 60228 кл. 5
• резиновая изоляция жил EI4 в соответствии с DIN VDE 0207 раздел 20
• жилы свитые вместе
• цветовая маркировка жил в соответствии с DIN VDE 0293 и HD 186 или же цифровая маркировка
• внешняя оболочка из неопрена (RN-F = неопрен)

Кодировка цвета Расцветка жил:

• 1-жильный: черная
• 2-жильный: голубая/коричневая
• 3-жильный: зелено-желтая/голубая/коричневая
• 4-жильный: зелено-желтая/черная/голубая/ коричневая
• 5-жильный: зелено-желтая/черная/голубая/ коричневая/черная
• 6 и многожильный: зелено-желтая/все другие черные с цифровой маркировкой

При прокладке в опасных местах в соответствии со стандартом DIN VDE 0165 сечение жилы используемого кабеля должно составлять не менее 1,5 мм2.
