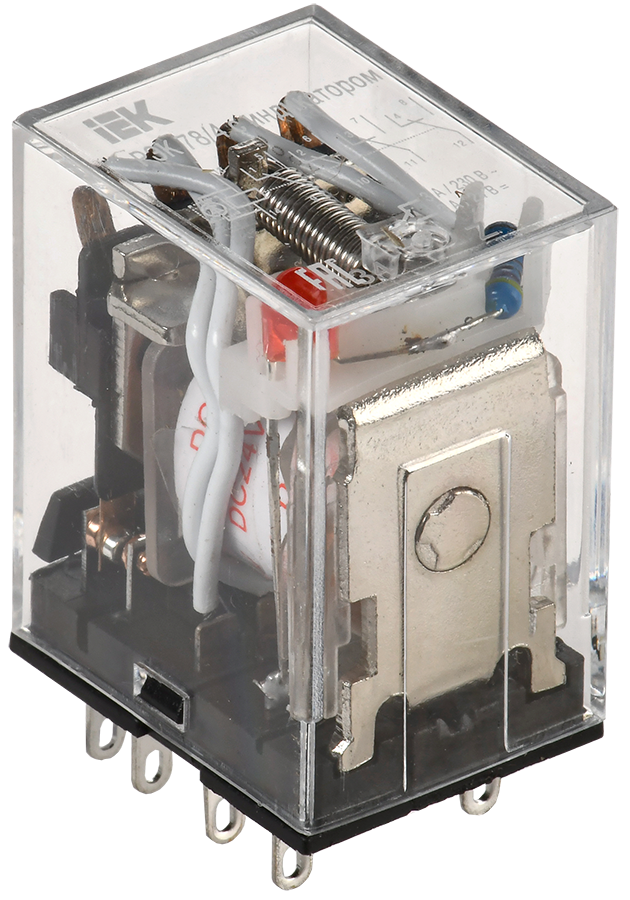

Реле РЭК78/4 с индикацией 3А 24В DC IEK

RRP20-4-03-024D-LED
Производитель ИЕК
Цена по запросу. Для получения персонального предложения с учетом партнерского статуса обратитесь к своему менеджеру.
Доставка: по РФ
Самовывоз: Москва и Санкт-Петербург
Оплата: по счету или наличными
Реле промежуточные модульной серии РЭК77 и РЭК78 предназначены для передачи команд управления исполнительными элементами путем коммутации их электрических цепей своими переключающими контактами. Реле соединяются с розеточными модульными разъемами РРМ77 и РРМ78, устанавливаемыми на 35-мм монтажной DIN-рейке. На разъемах расположены зажимы выводов переключающих контактов и катушки. В реле применяются серебросодержащие контакты.
Преимущества
Более высокое значение номинального тока контактов по сравнению с промежуточным реле РП-21 позволяет использовать реле серии РЭК в цепях до 10А.
Любое рабочее положение в пространстве.
Уменьшенные габариты реле серии РЭК предоставляют возможность более рационального размещения изделий на монтажных плоскостях.
Применение серебросодержащих контактов увеличивает их долговечность.
Реле может комплектоваться модульными розеточными разъемами для крепления на DIN-рейку и крепления с помощью винтов.
ETIM
Класс
Промежуточное реле
Тип напряжения управления
Постоянный (DC)
Номин напряж питания цепи управ Us пост тока DC
24
Номин напряжение питания цепи управ Us AC 50 Гц
-
Количество переключающих контактов
4
Номин ток
3
Тип переключающих контактов
Прочее
Кол-во групп переключающих контактов
4
С сигнальной лампой - индикатором
Да
Тип присоед разъема
PPM78/4
Тип подключения
Плоское разъёмное соединение
Ток потребляемый катушкой при AC 230 В
7.5
Мех износостойкость
≥ 10^7
Мощность катушки управления при AC 230 В
1.7
Электр износостойкость
≥ 10^5
Ток потребляемый катушкой при DC 24 В
40.0
С перекидными контактами
Нет
Ток потребляемый катушкой при DC 12 В
75.0
Мощность катушки управления при AC 24 В
1.6
Ширина
20.5
Высота
42
Ток потребляемый катушкой при AC 24 В
65.0
Мощность катушки управления при DC 12 В
0.9
Мощность катушки управления при DC 24 В
1.0
Степень защиты - IP
IP40
Номин раб напряжение AC контактов
230
Со съемными зажимами
Нет
Мощность катушки управления при AC 12 В
1.4
Кол-во норм разомкнутых - НО контактов
4
Температура эксплуатации
-45...40
Глубина
27
В комплекте с розеткой
Нет
Кол-во нормально замкнутых - НЗ контактов
4
Климатическое исполнение
У2.1
Сопротивление изоляции
≥ 100
Полюсность
Определенная полюсность
Номин раб напряжение DC контактов
24
Ток потребляемый катушкой при AC 12 В
115.0
Тип управления или переключения
Моностабильное
