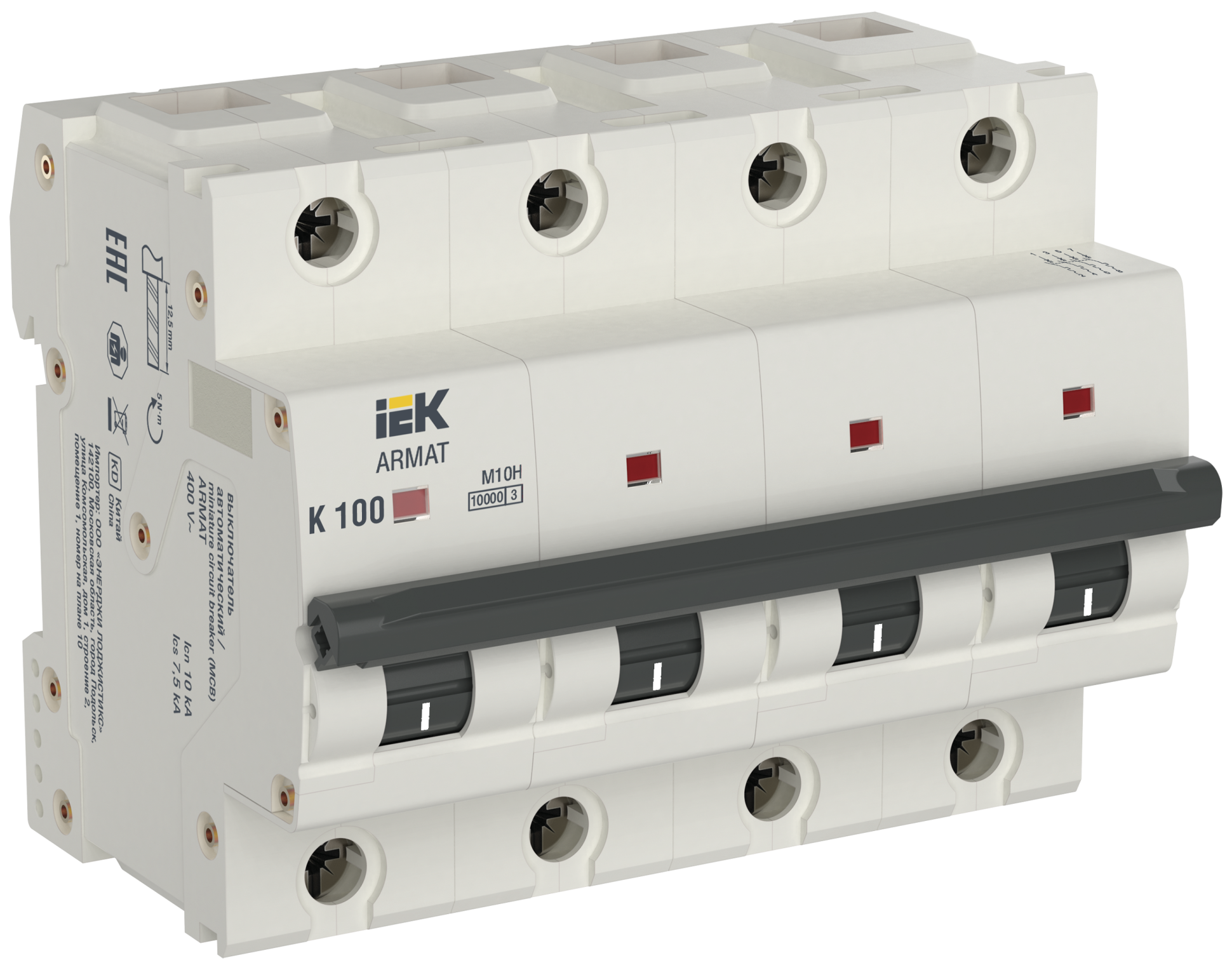

ARMAT Автоматический выключатель M10H 4P K 100А IEK
AR-M10H-4-K100
Производитель ИЕК
Цена по запросу. Для получения персонального предложения с учетом партнерского статуса обратитесь к своему менеджеру.
Доставка: по РФ
Самовывоз: Москва и Санкт-Петербург
Оплата: по счету или наличными
Автоматические выключатели ARMAT серии M10H предназначены для защиты цепей от перегрузки и короткого замыкания. Модельный ряд включает в себя устройства с характеристиками срабатывания B, C, D и Z, L, K на номинальные токи 80 и 100 А с числом полюсов от 1Р до 4Р. Номинальная наибольшая отключающая способность автоматических выключателей ARMAT серии M10H составляет 10 кА. Автоматические выключатели ARMAT серии M10H соответствуют ГОСТ IEC 60947-2 и ГОСТ IEC 60898-1. Конструкцией автоматических выключателей ARMAT серии M10H обеспечивается двойной разрыв контактной системы и двойная дугогасительная камера с совокупным числом де-ионных пластин 24, это двукратно увеличивает падение напряжения на электрической дуге в момент коммутации, за счет чего достигается быстрое и эффективное дугогашение.
Преимущества
1. Механизм свободного расцепления с мгновенной коммутацией - уменьшает негативное влияние электрической дуги при включении за счет стабильности скорости замыкания контактов
2. Увеличенная присоединительная способность выводов - до 50 мм2
3. Напайки контакт-деталей на подвижном и неподвижном контактах - увеличивают дугостойкие свойства контактной системы в момент отключения сверхтоков
4. Дугоотводящая омедненная ферромагнитная скоба - формирует траекторию движения дуги в де-ионную решетку, что ускоряет дугогашение и снижает термическое воздействие дуги на коммутирующие контакты
5. Две дугогасительные камеры с 24 пластинами в совокупности - увеличивают падение напряжения на электрической дуге в момент отключения токов короткого замыкания и ускоряют дугогашение
6. Номинальный момент затяжки клемм 5 Нм - конструкция выключателя обеспечивает номинальный момент затяжки винтовых клемм 5 Нм. Это снижает переходное сопротивление в выводе и увеличивает энергоэффективность устройства
7. Дугогасительный кокон - для эффективного отключения токов короткого замыкания коммутирующие контакты помещены в ферромагнитный дугогасительный кокон с накладками из изоляционного материала
8. Увеличенная прочность корпуса - 8 заклепок из алюминия соединяют части корпуса, для прочности и надежности конструкции, даже в момент отключения максимальных токов короткого замыкания
9. Подключение до 4 дополнительных устройств серии AUX - конструкция устройства позволяет присоединять до 4 дополнительных устройств серии AUX одновременно
10. Индикатор положения контактной группы - облегчает визуальную диагностику положения контактной группы включено/выключено
11. Дополнительный изоляционный кожух - дугогасительная камера отделена защитным кожухом, с целью увеличения изоляционных свойств, в нем организован канал, необходимый для отвода газов в момент отключения токов короткого замыкания
2. Увеличенная присоединительная способность выводов - до 50 мм2
3. Напайки контакт-деталей на подвижном и неподвижном контактах - увеличивают дугостойкие свойства контактной системы в момент отключения сверхтоков
4. Дугоотводящая омедненная ферромагнитная скоба - формирует траекторию движения дуги в де-ионную решетку, что ускоряет дугогашение и снижает термическое воздействие дуги на коммутирующие контакты
5. Две дугогасительные камеры с 24 пластинами в совокупности - увеличивают падение напряжения на электрической дуге в момент отключения токов короткого замыкания и ускоряют дугогашение
6. Номинальный момент затяжки клемм 5 Нм - конструкция выключателя обеспечивает номинальный момент затяжки винтовых клемм 5 Нм. Это снижает переходное сопротивление в выводе и увеличивает энергоэффективность устройства
7. Дугогасительный кокон - для эффективного отключения токов короткого замыкания коммутирующие контакты помещены в ферромагнитный дугогасительный кокон с накладками из изоляционного материала
8. Увеличенная прочность корпуса - 8 заклепок из алюминия соединяют части корпуса, для прочности и надежности конструкции, даже в момент отключения максимальных токов короткого замыкания
9. Подключение до 4 дополнительных устройств серии AUX - конструкция устройства позволяет присоединять до 4 дополнительных устройств серии AUX одновременно
10. Индикатор положения контактной группы - облегчает визуальную диагностику положения контактной группы включено/выключено
11. Дополнительный изоляционный кожух - дугогасительная камера отделена защитным кожухом, с целью увеличения изоляционных свойств, в нем организован канал, необходимый для отвода газов в момент отключения токов короткого замыкания
ETIM
- Класс
- Модульный автоматический выключатель
- Номинальный ток
- 100.0
- Номинальное рабочее напряжение
- 400
- Характеристика срабатывания - кривая тока
- K
- Отключающая способность
- 10
- Количество полюсов
- 4
- Тип напряжения
- Переменный (AC)
- Сфера применения
- Промышленное и бытовое
- Ширина по количеству модульных расстояний
- 4
- Общ количество полюсов
- 4
- Номин импульсное выдерживаемое напряжение
- 6
- Наличие дифференциального расцепителя
- Нет
- Номин отключающая способность при коротком замыкании EN 60898 при 400 В
- 10.0
- Степень загрязнения
- 2
- Тип расцепителя
- Тепловой, электромагнитный
- Возможность присоединения шин
- PIN (штырь)
- Наличие теплового расцепителя
- Да
- Частота
- 50
- Возможна дополнит комплектация
- Да
- Вес одного полюса
- 0,2
- Тип подключения
- Винтовое соединение
- Номин напряжение изоляции Ui
- 690
- Макс сечение входящего кабеля
- 50
- Номин отключающая способность при коротком замыкании EN 60898 при 230 В
- 10.0
- Рабочая температура окружающей среды
- -40...70
- Режим работы
- Продолжительный-S1
- Класс защиты от поражения электрическим током
- 0
- Количество защищенных полюсов
- 4
- Мех износостойкость
- 20000
- Тип монтажа
- на DIN-рейку
- Наличие электромагнитного расцепителя
- Да
- Сечение многожильного гибкого провода
- 1...35
- Электр износостойкость
- 5000
- Сечение одножильного жёсткого провода
- 1...50
- Номинальное импульсное выдерживаемое напряжение
- 6
- Ремонтопригодность
- Нет
- Наличие электронного расцепителя
- Нет
- Степень защиты - IP
- IP20
Характеристики
- Артикул производителя AR-M10H-4-K100
- Ед. измерения шт
- Короткое наименование ARMAT Авт. выкл. M10H 4P K 100А IEK
- Торговая марка IEK
- Семейство продукции ARMAT
- Серия M10H
- Категория товара 1 Модульные автоматические выключатели M10H
