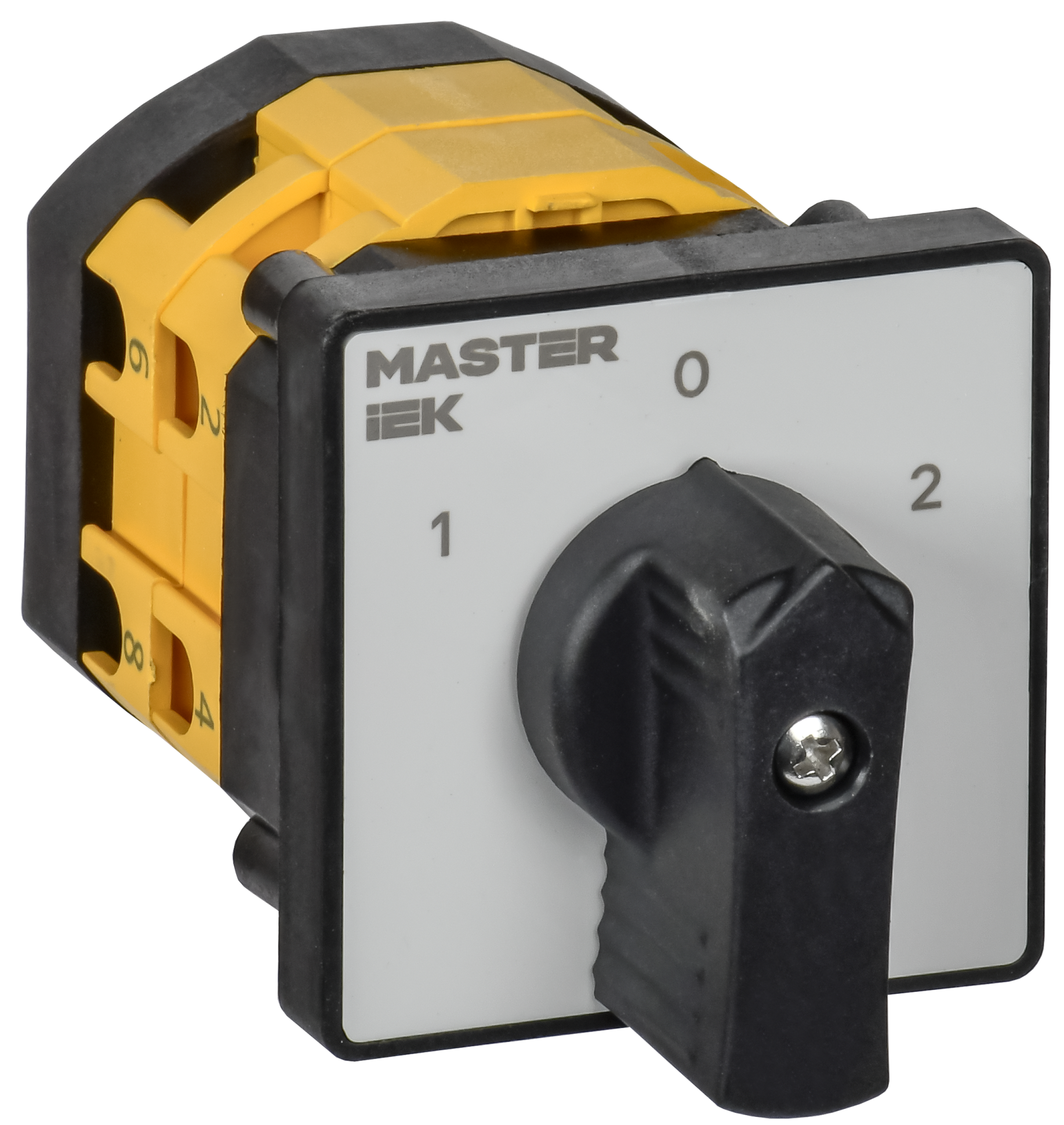

Переключатель кулачковый стандартная рукоятка 10А схема 75 IEK

MI-CS10-010-075
Производитель ИЕК
Цена по запросу. Для получения персонального предложения с учетом партнерского статуса обратитесь к своему менеджеру.
Доставка: по РФ
Самовывоз: Москва и Санкт-Петербург
Оплата: по счету или наличными
Переключатели кулачковые MASTER IEK представляют собой механическое устройство без собственного потребления электроэнергии. Предназначены для установки в качестве коммутационных аппаратов в электрических цепях, могут использоваться для управления приводами, переключения цепей управления, сигнализации, в измерительных цепях и т.д.
Линейка кулачковых переключателей MASTER включает 29 коммутационных схем и 6 конструктивных типоисполнений, что позволяет подобрать оптимальное решение для конкретных задач.
Преимущества
Широкий ассортимент — 29 коммутационных схем и 6 конструктивных исполнений, что позволяет подобрать оптимальное решение для конкретных задач.
Высокая механическая и электрическая износостойкость.
Возможность блокировки навесными замками (для переключателей с положениями "ON" - "OFF").
Защита клемм от прикосновения.
Адаптер для монтажа на DIN-рейку в комплекте.
Широкий диапазон рабочих температур.
ETIM
Класс
Переключатель
Обозначение положений
1-0-2
Количество полюсов
4
Номин тепловой ток Ith
10
Номер электрической схемы
75
Конструктивное исполнение
Открытое
Тип элемента управления
Короткая поворотная ручка (узкий хват)
Кол-во вспомогат норм разомкнутых-НО конт
0
Кол-во вспомогат норм замкнутых-НЗ конт
0
Степень защиты - IP
IP20
С нейтральной позицией - ОТКЛ
Да
Размер передней панели
48х48 мм
Тип подключения силовой электрич цепи
Винтовое соединение
Номин мощность при AC-23 230 В
3
Номин мощность при AC-23 400 В
5
Номин рабочий ток Ie при АС-3 400 В
1,75
Степень защиты - IP передняя сторона
IP40
Подходит для промежуточного монтажа
Да
Номин мощность при AC-4 400 В
0,55
Степень защиты - IP сторона контактов
IP00
Номин рабочий ток Ie при АС-23 400 В
6,5
Номин рабочий ток Ie при АС-3 230 В
1,75
Номин рабочий ток Ie при АС-4 230 В
2
Номин мощность при AC-4 230 В
0,37
Номин раб напряжение AC контактов
230; 400; 690
Мех износостойкость
0,3
Номин рабочий ток Ie при АС-23 230 В
7,5
Номин напряжение
690
Подходит для напольного монтажа
Нет
Тип изделия/компонента
Кулачковый переключатель
Номин рабочий ток Ie при АС-21 АС-22 230 В
10
Номин рабочий ток Ie при АС-2 230 В
5,5
Номин рабочий ток Ie при АС-2 400 В
5,5
Тип выключателя
Многоступенчатый переключатель
Номин мощность при AC-2 400 В
3
Номин импульсное выдерживаемое напряжение
4
Номин условный ток короткого замыкания Icn
3
Номин мощность при AC-2 230 В
2
Цвет
Черный
Подходит для монтажа на передней стенке
Да
Электр износостойкость
0,0015
Конструкция прибора
Встраиваемое устройство
Номин раб напряжение DC контактов
24; 48; 110; 220
Сечение многожильного гибкого провода
1,5…4
Модульное исполнение
Да
Номин мощность при AC-3 230 В
1
Пригоден в качестве сервисного выкл-ля
Да
Номин напряжение постоян тока - DC
24; 48; 110; 220
Ток предохранителя qG
12
Степень защиты - IP в оболочке
IP40
Подходит для установки в распредел платы
Нет
В сборе в корпусе
Нет
Номин рабочий ток Ie при АС-21 АС-22 400 В
10
Температура эксплуатации
-5…40
Макс допустимое раб напряжение Ue AC
690
Номинальная способность к присоединению
2,5
Номин напряжение изоляции Ui
690
Функции переключателя
Многоступенчатый переключатель
Номин продолжительный ток Iu
10.0
Пригоден в качестве главного выключателя
Да
Кол-во позиций переключения
3
Номин рабочий ток Ie при АС-4 400 В
2
С блоком управления
Нет
Номин мощность при AC-3 400 В
2
Фиксация положения переключателя
Да
С возвратом в нейтральное положение
Нет
