Оборудование коммутационное и устройства управления

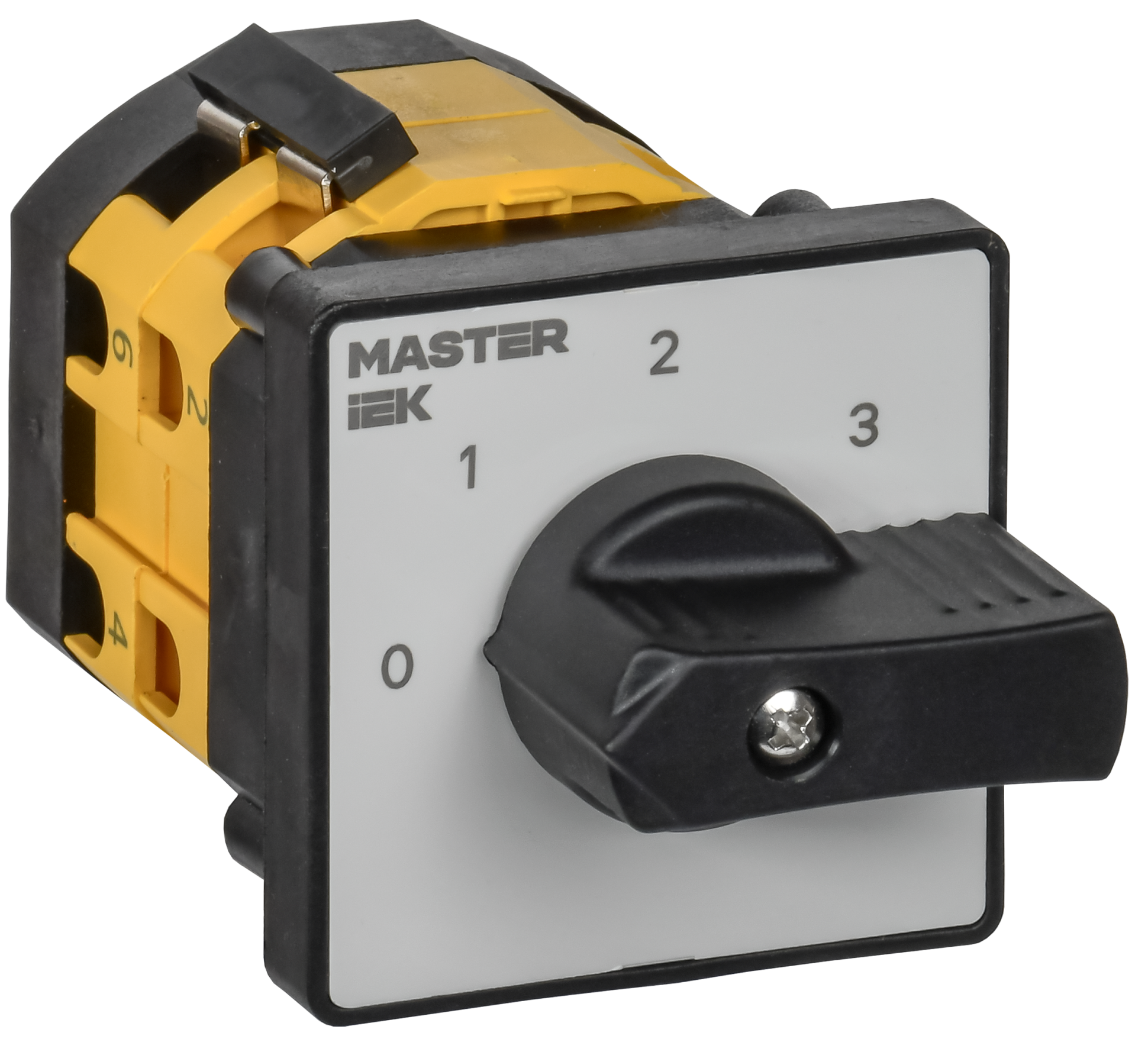

Переключатель кулачковый стандартная рукоятка 10А схема 108 IEK

MI-CS10-010-108
Производитель ИЕК
Цена по запросу. Для получения персонального предложения с учетом партнерского статуса обратитесь к своему менеджеру.
Доставка: по РФ
Самовывоз: Москва и Санкт-Петербург
Оплата: по счету или наличными
Переключатели кулачковые MASTER IEK представляют собой механическое устройство без собственного потребления электроэнергии. Предназначены для установки в качестве коммутационных аппаратов в электрических цепях, могут использоваться для управления приводами, переключения цепей управления, сигнализации, в измерительных цепях и т.д.
Линейка кулачковых переключателей MASTER включает 29 коммутационных схем и 6 конструктивных типоисполнений, что позволяет подобрать оптимальное решение для конкретных задач.
Преимущества
Широкий ассортимент — 29 коммутационных схем и 6 конструктивных исполнений, что позволяет подобрать оптимальное решение для конкретных задач.
Высокая механическая и электрическая износостойкость.
Возможность блокировки навесными замками (для переключателей с положениями "ON" - "OFF").
Защита клемм от прикосновения.
Адаптер для монтажа на DIN-рейку в комплекте.
Широкий диапазон рабочих температур.
ETIM
Класс
Переключатель
Обозначение положений
0-1-2-3
Количество полюсов
2
Номин тепловой ток Ith
10
Номер электрической схемы
108
Конструктивное исполнение
Открытое
Тип элемента управления
Короткая поворотная ручка (узкий хват)
Кол-во вспомогат норм разомкнутых-НО конт
0
Кол-во вспомогат норм замкнутых-НЗ конт
0
Степень защиты - IP
IP20
С нейтральной позицией - ОТКЛ
Да
Размер передней панели
48х48 мм
Подходит для промежуточного монтажа
Да
Номинальная способность к присоединению
2,5
Номин рабочий ток Ie при АС-2 230 В
5,5
Номин раб напряжение AC контактов
230; 400; 690
Номин напряжение изоляции Ui
690
Сечение многожильного гибкого провода
1,5…4
Номин мощность при AC-23 400 В
5
Подходит для монтажа на передней стенке
Да
Номин рабочий ток Ie при АС-4 230 В
2
Кол-во позиций переключения
4
Номин рабочий ток Ie при АС-23 230 В
7,5
Фиксация положения переключателя
Да
Ток предохранителя qG
12
Степень защиты - IP сторона контактов
IP00
С блоком управления
Нет
Номин мощность при AC-3 230 В
1
Степень защиты - IP передняя сторона
IP40
Номин мощность при AC-2 400 В
3
Пригоден в качестве главного выключателя
Да
Номин мощность при AC-4 400 В
0,55
Тип изделия/компонента
Кулачковый переключатель
С возвратом в нейтральное положение
Нет
Номин рабочий ток Ie при АС-3 400 В
1,75
Мех износостойкость
0,3
Номин мощность при AC-23 230 В
3
Номин раб напряжение DC контактов
24; 48; 110; 220
Номин рабочий ток Ie при АС-21 АС-22 230 В
10
Номин напряжение
690
Подходит для напольного монтажа
Нет
Температура эксплуатации
-5…40
Номин рабочий ток Ie при АС-2 400 В
5,5
Пригоден в качестве сервисного выкл-ля
Да
Степень защиты - IP в оболочке
IP40
Макс допустимое раб напряжение Ue AC
690
Номин рабочий ток Ie при АС-3 230 В
1,75
Номин рабочий ток Ie при АС-4 400 В
2
Подходит для установки в распредел платы
Нет
Номин напряжение постоян тока - DC
24; 48; 110; 220
Конструкция прибора
Встраиваемое устройство
Номин импульсное выдерживаемое напряжение
4
Номин рабочий ток Ie при АС-23 400 В
6,5
Номин мощность при AC-2 230 В
2
Функции переключателя
Многоступенчатый переключатель
Электр износостойкость
0,0015
Цвет
Черный
Номин мощность при AC-4 230 В
0,37
Номин условный ток короткого замыкания Icn
3
Тип подключения силовой электрич цепи
Винтовое соединение
Тип выключателя
Переключатель ВКЛ/ОТКЛ
Номин мощность при AC-3 400 В
2
Модульное исполнение
Да
Номин продолжительный ток Iu
10.0
В сборе в корпусе
Нет
Номин рабочий ток Ie при АС-21 АС-22 400 В
10
