Оборудование коммутационное и устройства управления

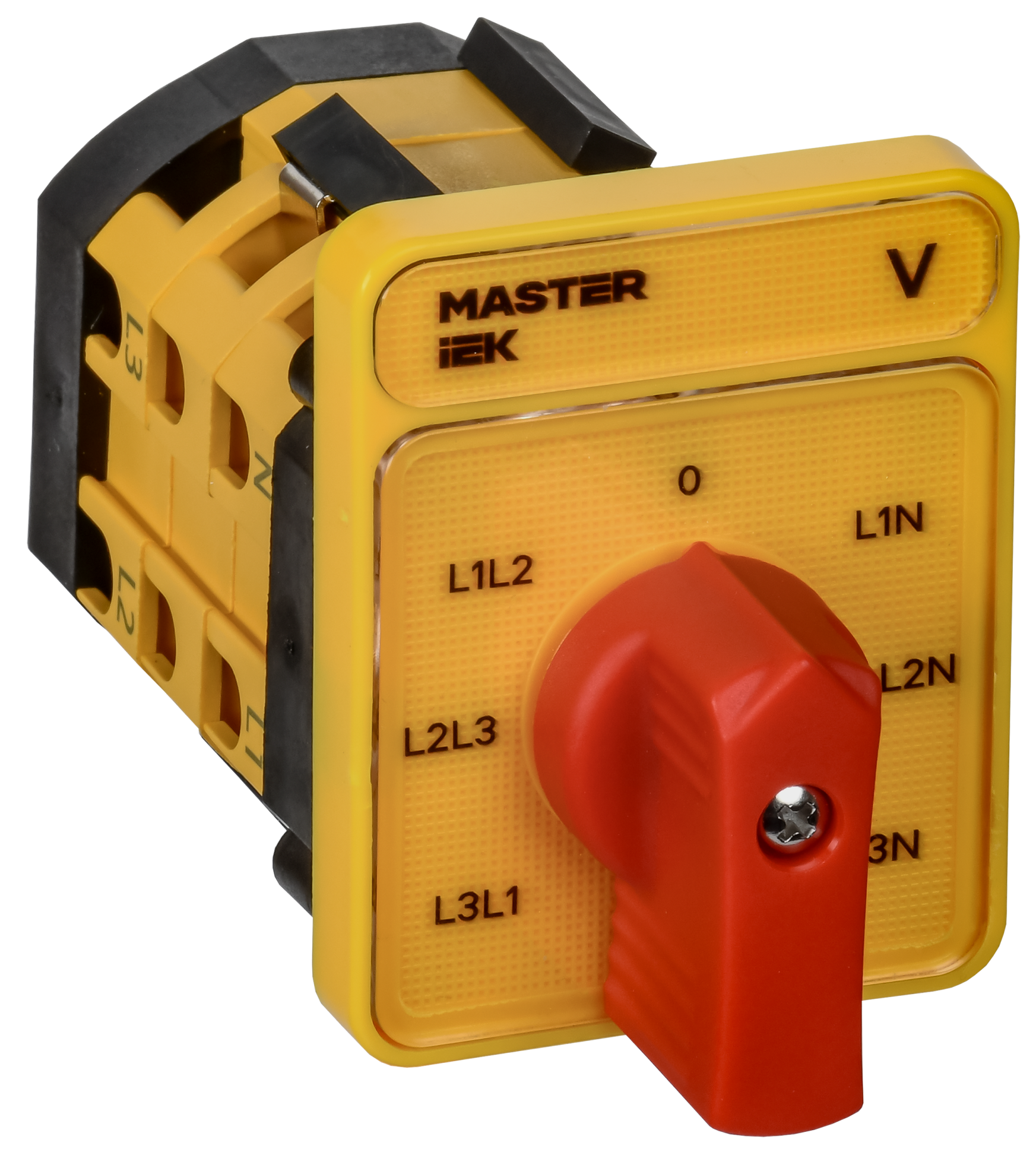

Переключатель кулачковый стандартная рукоятка 16А схема 66 IEK

MI-CS10-016-066
Производитель ИЕК
Цена по запросу. Для получения персонального предложения с учетом партнерского статуса обратитесь к своему менеджеру.
Доставка: по РФ
Самовывоз: Москва и Санкт-Петербург
Оплата: по счету или наличными
Переключатели кулачковые MASTER IEK представляют собой механическое устройство без собственного потребления электроэнергии. Предназначены для установки в качестве коммутационных аппаратов в электрических цепях, могут использоваться для управления приводами, переключения цепей управления, сигнализации, в измерительных цепях и т.д.
Линейка кулачковых переключателей MASTER включает 29 коммутационных схем и 6 конструктивных типоисполнений, что позволяет подобрать оптимальное решение для конкретных задач.
Преимущества
Широкий ассортимент — 29 коммутационных схем и 6 конструктивных исполнений, что позволяет подобрать оптимальное решение для конкретных задач.
Высокая механическая и электрическая износостойкость.
Возможность блокировки навесными замками (для переключателей с положениями "ON" - "OFF").
Защита клемм от прикосновения.
Адаптер для монтажа на DIN-рейку в комплекте.
Широкий диапазон рабочих температур.
ETIM
Класс
Переключатель
Обозначение положений
Uab-Ubc-Uca-0-UaN-UbN-UcN
Количество полюсов
2
Номин тепловой ток Ith
16
Номер электрической схемы
66
Конструктивное исполнение
Открытое
Тип элемента управления
Короткая поворотная ручка (узкий хват)
Кол-во вспомогат норм разомкнутых-НО конт
0
Кол-во вспомогат норм замкнутых-НЗ конт
0
Степень защиты - IP
IP20
С нейтральной позицией - ОТКЛ
Да
Размер передней панели
48х66 мм
Номин напряжение
690
Номин рабочий ток Ie при АС-2 400 В
11
Номин мощность при AC-3 230 В
3
Номин рабочий ток Ie при АС-21 АС-22 400 В
16
Номин напряжение постоян тока - DC
24; 48; 110; 220
Степень защиты - IP в оболочке
IP40
Подходит для напольного монтажа
Нет
Номин мощность при AC-23 400 В
7
С возвратом в нейтральное положение
Нет
Функции переключателя
Многоступенчатый переключатель
Ток предохранителя qG
20
Номинальная способность к присоединению
2,5
Температура эксплуатации
-5…40
Пригоден в качестве главного выключателя
Да
Номин условный ток короткого замыкания Icn
6
Номин рабочий ток Ie при АС-3 400 В
3,5
Подходит для установки в распредел платы
Нет
Номин мощность при AC-3 400 В
5
Кол-во позиций переключения
7
Тип выключателя
Многоступенчатый переключатель
Электр износостойкость
0,0015
С блоком управления
Нет
Номин импульсное выдерживаемое напряжение
4
Номин раб напряжение AC контактов
230; 400; 690
Номин рабочий ток Ie при АС-23 230 В
13
Конструкция прибора
Встраиваемое устройство
Цвет
Черный
Модульное исполнение
Да
Подходит для промежуточного монтажа
Да
Фиксация положения переключателя
Да
Тип подключения силовой электрич цепи
Винтовое соединение
Номин раб напряжение DC контактов
24; 48; 110; 220
Номин рабочий ток Ie при АС-4 230 В
5
Подходит для монтажа на передней стенке
Да
Номин рабочий ток Ie при АС-2 230 В
11
Степень защиты - IP сторона контактов
IP00
Тип изделия/компонента
Кулачковый переключатель
Номин продолжительный ток Iu
16.0
Пригоден в качестве сервисного выкл-ля
Да
Номин рабочий ток Ie при АС-3 230 В
3,5
Номин напряжение изоляции Ui
690
Сечение многожильного гибкого провода
1…2,5
Номин рабочий ток Ie при АС-4 400 В
4
Номин рабочий ток Ie при АС-21 АС-22 230 В
16
В сборе в корпусе
Нет
Степень защиты - IP передняя сторона
IP40
Мех износостойкость
0,3
Номин мощность при AC-23 230 В
4
Макс допустимое раб напряжение Ue AC
690
Номин рабочий ток Ie при АС-23 400 В
13
