Щитовое оборудование

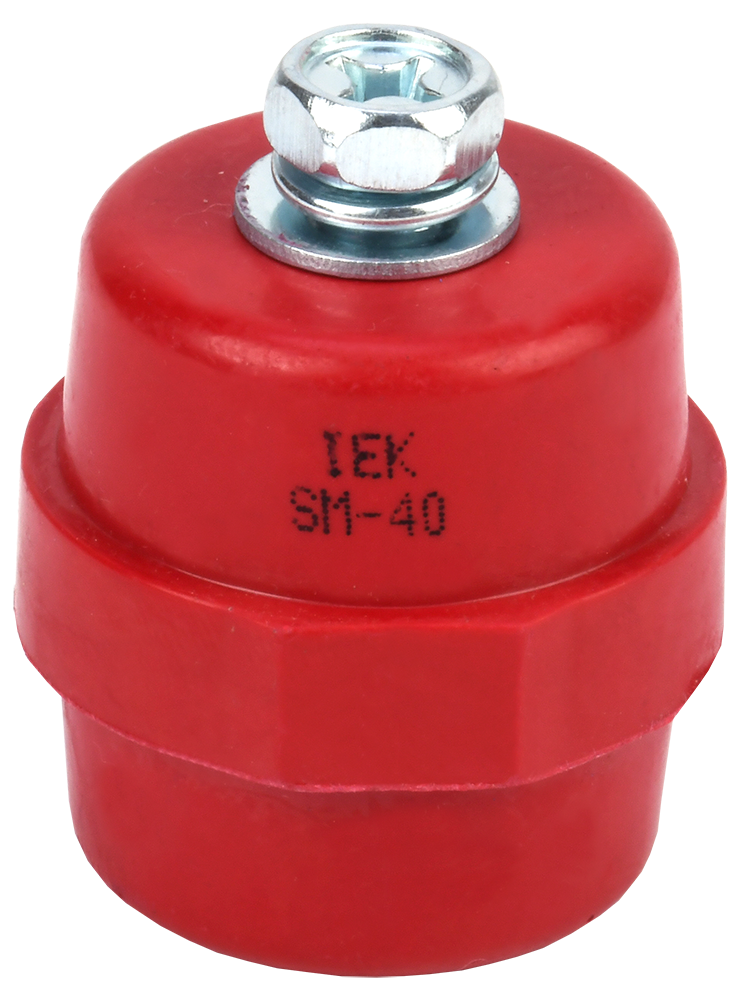

Изолятор SM40 (М8) силовой с болтом IEK

YIS11-40-12-B
Производитель ИЕК
Цена по запросу. Для получения персонального предложения с учетом партнерского статуса обратитесь к своему менеджеру.
Доставка: по РФ
Самовывоз: Москва и Санкт-Петербург
Оплата: по счету или наличными
Изоляторы шинные служат для крепления токоведущих шин внутри силовых шкафов и сборок с целью фиксации и изоляции токоведущих частей от корпуса и панелей сборки, с последующим подключением силовых проводников для распределения электроэнергии внутри щита.

Изолятор крепится с одной стороны с помощью болта к монтажной пластине или корпусу, с другой стороны к изолятору крепится токоведущая шина. Каждая шина устанавливается минимум на двух изоляторах (на концах шины), а так же возможна установка промежуточных изоляторов (в зависимости от схемы монтажа и длины шины).
Преимущества
Корпус изоляторов изготовлен из особого, стойкого к механическому воздействию, негорючего полимера, обладающего высокими показателями электрического сопротивления.
ETIM
Класс
Шинодержатель (шинный изолятор)
Количество полюсов
1
Тип конструкции
Изолятор SM
Макс. номин. ток
-
Метрический размер резьбы - М
8
Пакет шин 5(3), 10(2)
Нет
Наименьший наружн диаметр
34
Расстояние между шинами
50...125
Материал
Полимерный материал
Наибольший наружн диаметр
41
Температура эксплуатации
-40...60
Номин раб напряжение
1000
Вид или марка материала
Полиамид усиленный стекловолокном
Механ разрушающая сила на изгиб
10
Кол-во болтов на изолятор
2
Высота
40.0
Длина резьбы
12
Выдерж напряж грозового импульса
12.0
Толщина шин
-
Механ разрушающий крутящий момент
0.6
Цвет
Красный

Характеристики
