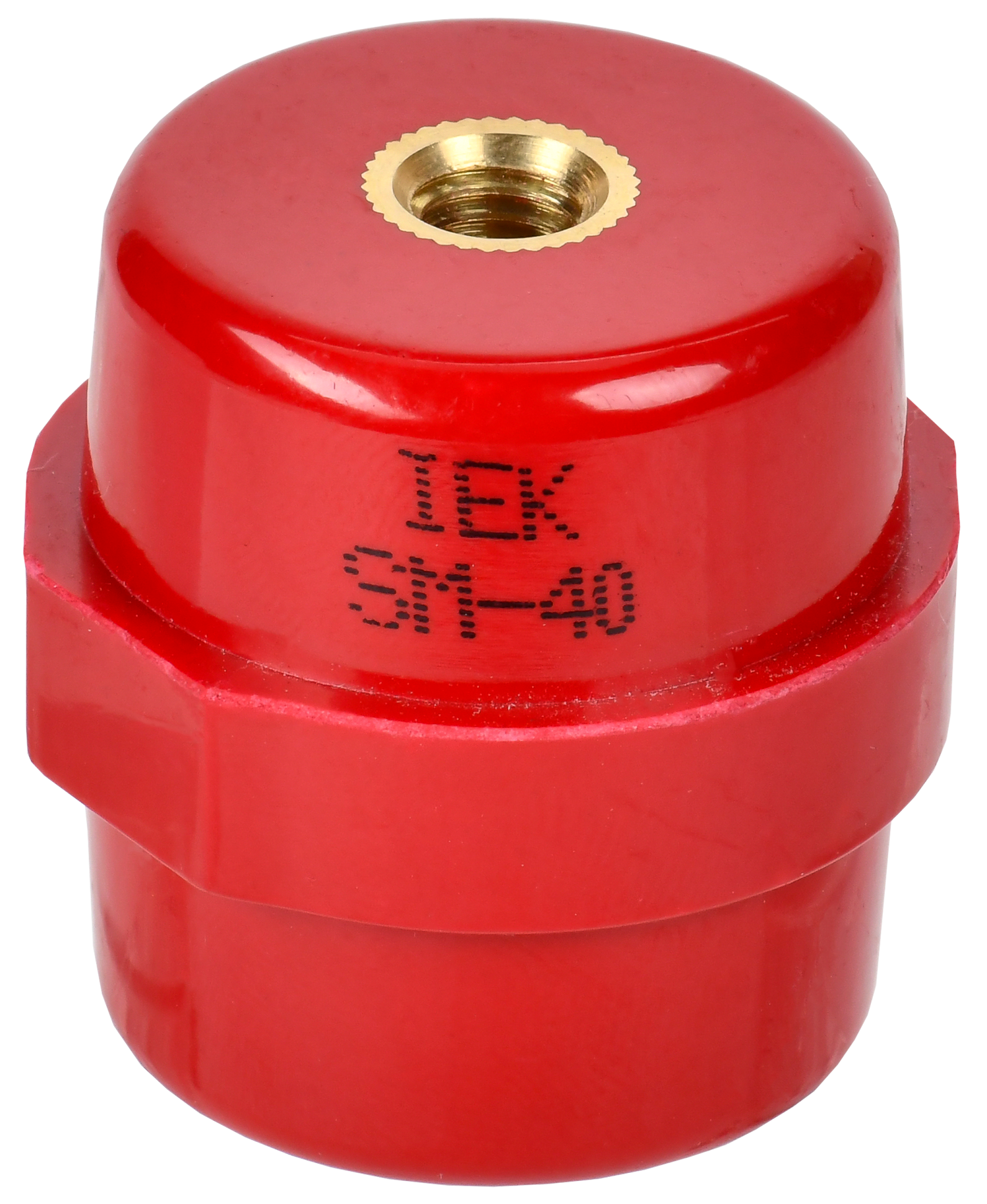

Изолятор SM40 (М8) силовой IEK

YIS11-40-12
Производитель ИЕК
Цена по запросу. Для получения персонального предложения с учетом партнерского статуса обратитесь к своему менеджеру.
Доставка: по РФ
Самовывоз: Москва и Санкт-Петербург
Оплата: по счету или наличными
Изоляторы шинные служат для крепления токоведущих шин внутри силовых шкафов и сборок с целью фиксации и изоляции токоведущих частей от корпуса и панелей сборки, с последующим подключением силовых проводников для распределения электроэнергии внутри щита.

Изолятор крепится с одной стороны с помощью болта к монтажной пластине или корпусу, с другой стороны к изолятору крепится токоведущая шина. Каждая шина устанавливается минимум на двух изоляторах (на концах шины), а так же возможна установка промежуточных изоляторов (в зависимости от схемы монтажа и длины шины).
Преимущества
Корпус изоляторов изготовлен из особого, стойкого к механическому воздействию, негорючего полимера, обладающего высокими показателями электрического сопротивления.
ETIM
Класс
Шинодержатель (шинный изолятор)
Количество полюсов
1
Тип конструкции
Изолятор SM
Макс. номин. ток
-
Метрический размер резьбы - М
8
Пакет шин 5(3), 10(2)
Нет
Высота
40.0
Наибольший наружн диаметр
41
Механ разрушающий крутящий момент
0.6
Температура эксплуатации
-40...60
Расстояние между шинами
50...125
Наименьший наружн диаметр
34
Длина резьбы
12
Выдерж напряж грозового импульса
12.0
Номин раб напряжение
1000
Вес
88
Механ разрушающая сила на изгиб
10
Вид или марка материала
Полиамид усиленный стекловолокном
Цвет
Красный
Материал
Полимерный материал
Толщина шин
-

Характеристики
