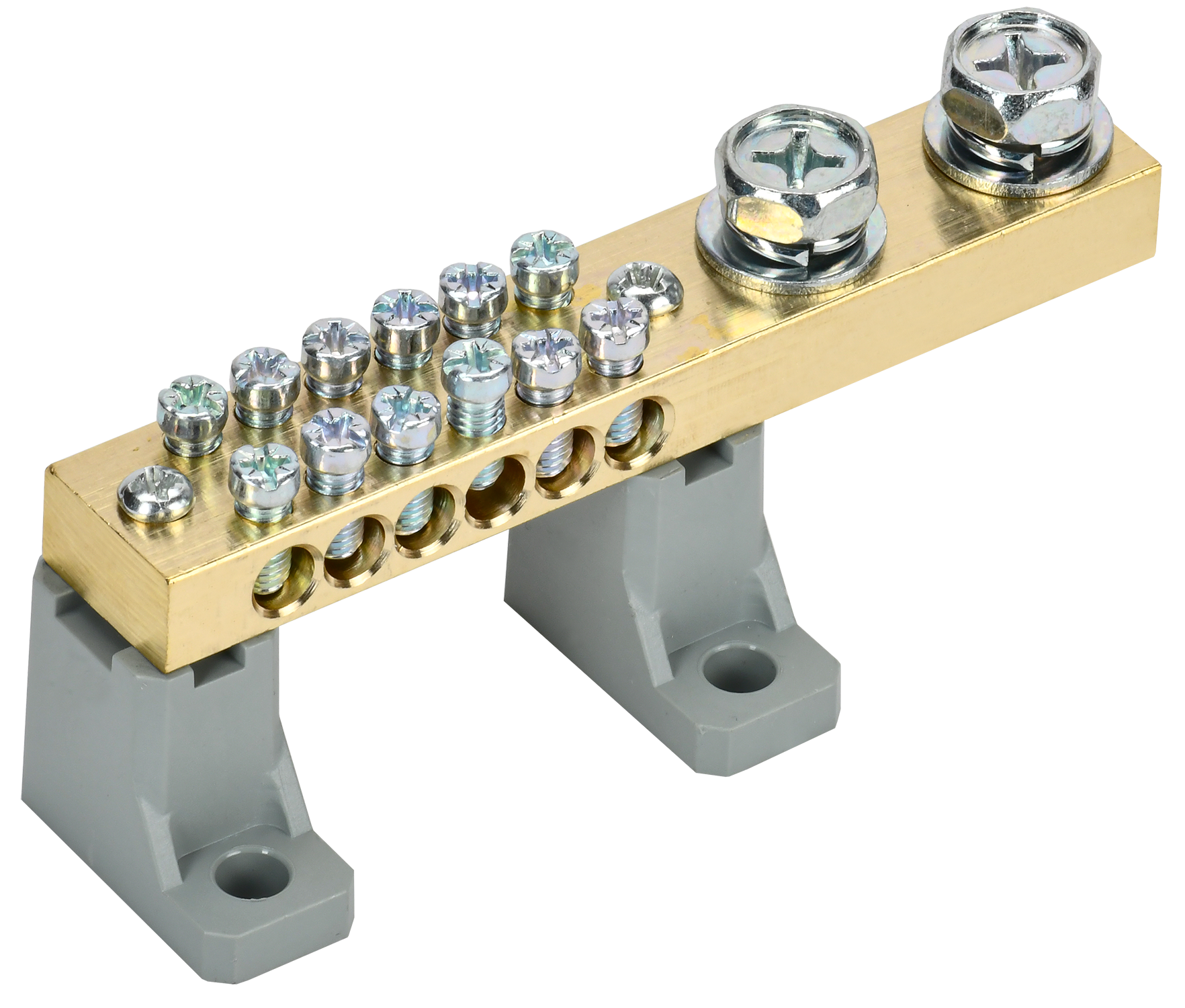

Шина N "ноль" на двух угловых изоляторах 200А ШНИ-10х18-12-L2-С IEK

YNN30-12-C2-K03
Производитель ИЕК
Цена по запросу. Для получения персонального предложения с учетом партнерского статуса обратитесь к своему менеджеру.
Доставка: по РФ
Самовывоз: Москва и Санкт-Петербург
Оплата: по счету или наличными
Шины типа ШНИ применяются при комплектации щитового оборудования и предназначены для электрического и механического соединения нулевых (N), защитных (PE) и фазных проводников.
Крепление шины предусмотрено по центру (типы 8/1; 14/1) и по краям (типы 8/2 и 14/2) через изолятор нулевой шины на 35-мм монтажную DIN-рейку или через угловые изоляторы нулевой шины, а также непосредственно на панель щита. При подключении к шинам медных многожильных проводов рекомендуется оконцевание их наконечниками-гильзами.
Конструктивно шины ШНИ и кросс-модули выполнены из латунной шины, установленной на пластиковый изолятор или в изолятор, изготовленный из самозатухающего пластика.
Преимущества
Конструктивная возможность присоединения проводников с двух сторон.
Материал изолятора: пластик, не поддерживающий горение (проверка раскаленной проволокой при 960 °С).
Максимальный рабочий ток: до 200 А.
Диапазон рабочих температур: от -40 до +50 °С.
Шины соответствуют требованиям ТР ТС 004/2011.
ETIM
Класс
Шина сборная нулевая
Номин ток In
200
Сечение шины
Прочее
Назначение шины
N-ноль
Температура эксплуатации
-40...50
Винты крепления
М5
Модель или исполнение
Прочее
Тип монтажа
На изолятор, винтовой, по краям
Типоисполнение
С 2-мя угловыми изоляторами
Высота
18
Тип поверхности
Необработанная
Ширина
10
Количество кабельных выводов
6
Материал
Латунь
Длина шины
100
