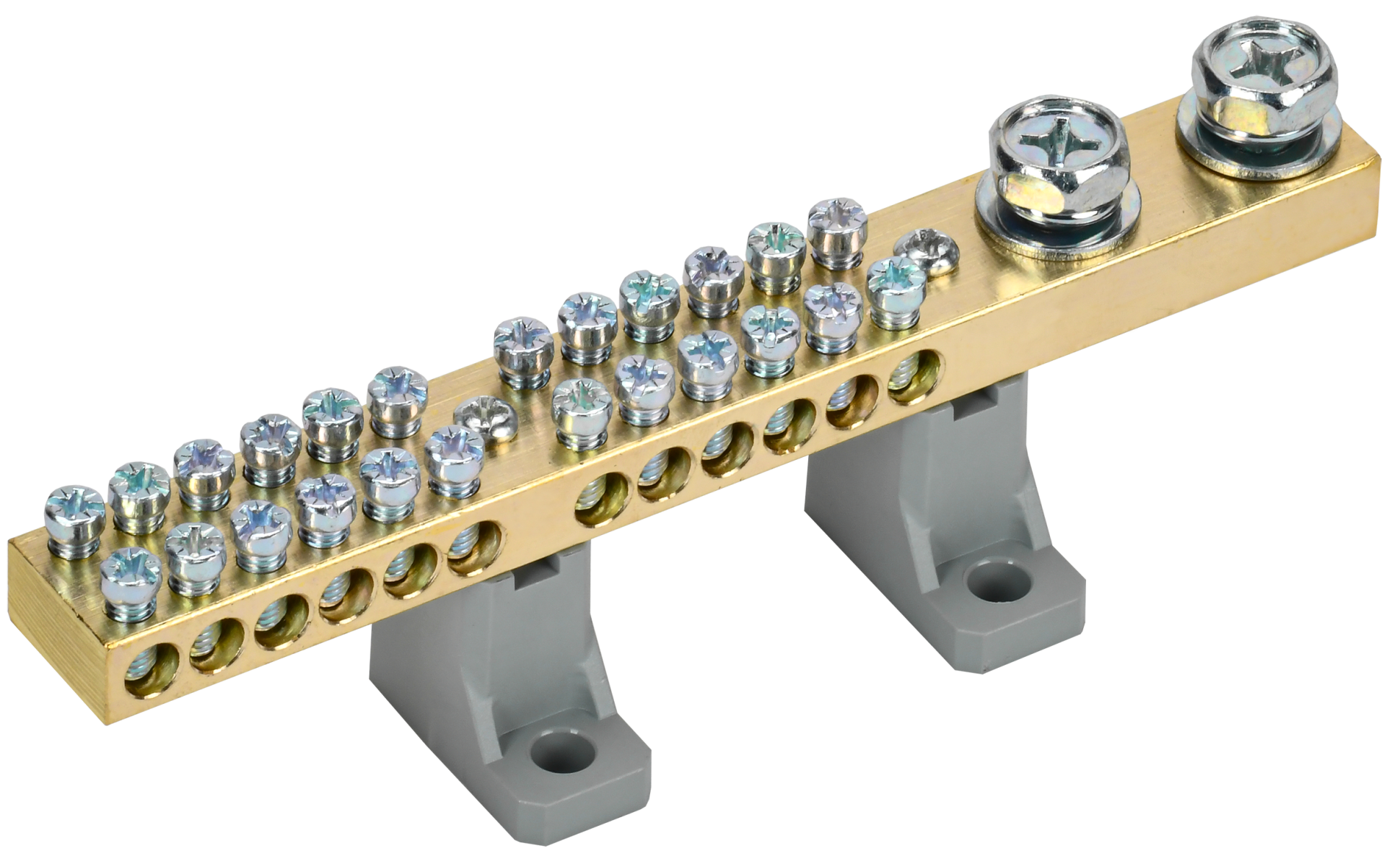

Шина N "ноль" на двух угловых изоляторах 200А ШНИ-10х18-24-L2-С IEK

YNN30-24-C2-K03
Производитель ИЕК
Цена по запросу. Для получения персонального предложения с учетом партнерского статуса обратитесь к своему менеджеру.
Доставка: по РФ
Самовывоз: Москва и Санкт-Петербург
Оплата: по счету или наличными
Шины типа ШНИ применяются при комплектации щитового оборудования и предназначены для электрического и механического соединения нулевых (N), защитных (PE) и фазных проводников.
Крепление шины предусмотрено по центру (типы 8/1; 14/1) и по краям (типы 8/2 и 14/2) через изолятор нулевой шины на 35-мм монтажную DIN-рейку или через угловые изоляторы нулевой шины, а также непосредственно на панель щита. При подключении к шинам медных многожильных проводов рекомендуется оконцевание их наконечниками-гильзами.
Конструктивно шины ШНИ и кросс-модули выполнены из латунной шины, установленной на пластиковый изолятор или в изолятор, изготовленный из самозатухающего пластика.
Преимущества
Конструктивная возможность присоединения проводников с двух сторон.
Материал изолятора: пластик, не поддерживающий горение (проверка раскаленной проволокой при 960 °С).
Максимальный рабочий ток: до 200 А.
Диапазон рабочих температур: от -40 до +50 °С.
Шины соответствуют требованиям ТР ТС 004/2011.
ETIM
Класс
Шина сборная нулевая
Номин ток In
200
Сечение шины
Прочее
Тип монтажа
На изолятор, винтовой, по краям
Материал
Латунь
Тип поверхности
Необработанная
Модель или исполнение
Прочее
Винты крепления
М5
Высота
18
Количество кабельных выводов
12
Типоисполнение
С 2-мя угловыми изоляторами
Ширина
10
Назначение шины
N-ноль
Длина шины
142
Температура эксплуатации
-40...50
