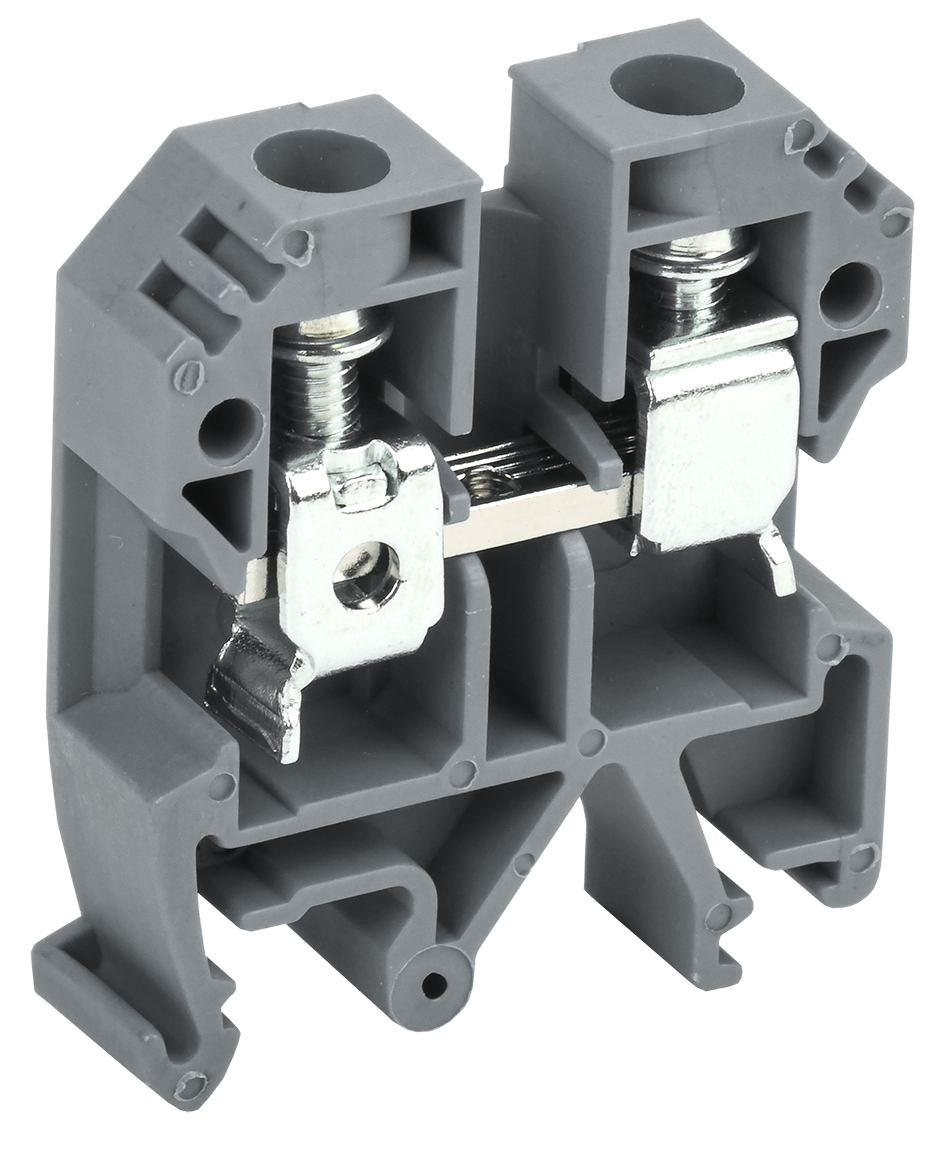

Клемма винтовая КВИ-10мм2 серая IEK

YZN30-010-K03
Производитель ИЕК
Цена по запросу. Для получения персонального предложения с учетом партнерского статуса обратитесь к своему менеджеру.
Доставка: по РФ
Самовывоз: Москва и Санкт-Петербург
Оплата: по счету или наличными
Винтовые клеммы предназначены для постоянного, безопасного и компактного соединения проводников различных сечений в упорядоченных системах распределения внутри электротехнических шкафов.
Применяются для крепления фазных, нулевых и защитных проводников. Устанавливаются на DIN-рейку.
Цвет исполнений клемм: серый, синий, желтый, зеленый, красный, черный, оранжевый, желто-зеленый (PE).
Преимущества
Изоляционный корпус выполнен из эластичного и ударопрочного пожаробезопасного полиамида PA6.6, соответствует классификации UL94 V0, обладает превосходной стойкостью к воздействию агрессивных сред и температуры.
Возможно подключение проводников номинального сечения как с кабельными наконечниками, так и без предварительной подготовки.
Широкий набор дополнительных принадлежностей: торцевые заглушки, маркировочные пластины, перемычки.
Испытание на превышение температуры (не более, чем 45°С).
Испытание на кратковременно выдерживаемый ток 120А на 1мм2 в течение 1 секунды.
Испытание падения напряжения (не более, чем 3,2мВ).
ETIM
Класс
Одно- и многополюсная клемма -зажим -колодка
Модель или исполнение
Трехфазная установка
Количество полюсов
1
Тип монтажа
DIN-рейка (стандарт) 35 мм
Сечение многожильного гибкого провода
4...10
Цвет
Серый
Номин раб напряжение
800
Тип электрич соединения 2
Винтовое соединение
Тип изделия/компонента
Клемма КВИ
Место соединения
Сбоку (поперечное)
Длина
45,7
Сечение одножильного жёсткого провода
4...16
Рабочая температура
-60...110
Степень защиты - IP с уст заглушкой
IP20
Макс поперечное сечение проводника
10
Номин напряжение изоляции
1000
Номин напряжение изоляции Ui
6000
Ширина
10
Кол-во в комплекте
50
Степень защиты - IP без заглушки
IP00
Материал зажима
Сталь
Номин ток In
70
Номинальная способность к присоединению
4...10
Ширина или размер ячейки
10.0
Материал изоляции корпуса
Полиамид
Номин раб напряжение переменного тока Ue
≤ 800
Количество зажимных клемм на 1 полюс
2
Относительная влажность воздуха
≥ 90
Класс негорючести изоляц материала UL94
V0
Ремонтопригодность
Нет
Номин импульсное выдерживаемое напряжение
6
Высота
41,6
Номин раб напряжение постоянного тока Ue
≤ 800
Распространяет горение
Нет
Степень загрязнения
3
Тип электрич соединения 1
Винтовое соединение
Климатическое исполнение
УХЛ3
Минимальное сечение
4.0
Материал корпуса
Полиамид
Материал токоведущей части
Латунь
Требуется торцевая изолирующая пластина
Да
Степень защиты - IP
IP00
Возможно использовать с функцией PEN
Нет
Номин частота
50
