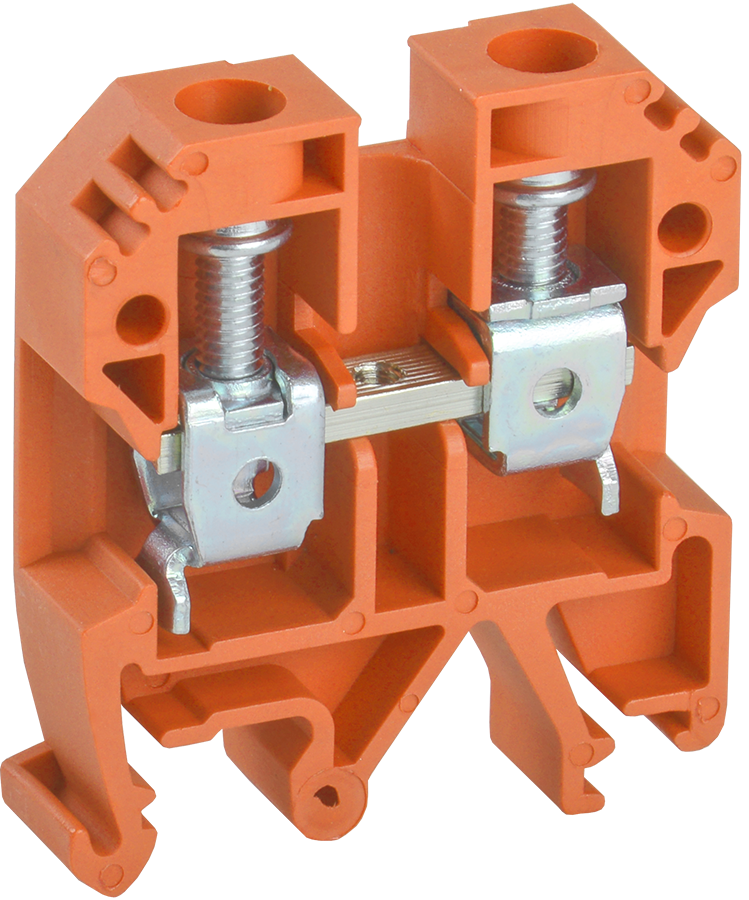

Клемма винтовая КВИ-10мм2 оранжевая IEK

YZN30-010-K09
Производитель ИЕК
Цена по запросу. Для получения персонального предложения с учетом партнерского статуса обратитесь к своему менеджеру.
Доставка: по РФ
Самовывоз: Москва и Санкт-Петербург
Оплата: по счету или наличными
Винтовые клеммы предназначены для постоянного, безопасного и компактного соединения проводников различных сечений в упорядоченных системах распределения внутри электротехнических шкафов.
Применяются для крепления фазных, нулевых и защитных проводников. Устанавливаются на DIN-рейку.
Цвет исполнений клемм: серый, синий, желтый, зеленый, красный, черный, оранжевый, желто-зеленый (PE).
Преимущества
Изоляционный корпус выполнен из эластичного и ударопрочного пожаробезопасного полиамида PA6.6, соответствует классификации UL94 V0, обладает превосходной стойкостью к воздействию агрессивных сред и температуры.
Возможно подключение проводников номинального сечения как с кабельными наконечниками, так и без предварительной подготовки.
Широкий набор дополнительных принадлежностей: торцевые заглушки, маркировочные пластины, перемычки.
Испытание на превышение температуры (не более, чем 45°С).
Испытание на кратковременно выдерживаемый ток 120А на 1мм2 в течение 1 секунды.
Испытание падения напряжения (не более, чем 3,2мВ).
ETIM
Класс
Одно- и многополюсная клемма -зажим -колодка
Модель или исполнение
Трехфазная установка
Количество полюсов
1
Тип монтажа
DIN-рейка (стандарт) 35 мм
Сечение многожильного гибкого провода
4...10
Цвет
Оранжевый
Номин раб напряжение
800
Тип электрич соединения 2
Винтовое соединение
Тип изделия/компонента
Клемма КВИ
Степень защиты - IP
IP00
Место соединения
Сбоку (поперечное)
Номинальная способность к присоединению
4...10
Тип электрич соединения 1
Винтовое соединение
Материал изоляции корпуса
Полиамид
Длина
45,7
Степень защиты - IP с уст заглушкой
IP20
Класс негорючести изоляц материала UL94
V0
Высота
41,6
Климатическое исполнение
УХЛ3
Материал корпуса
Полиамид
Требуется торцевая изолирующая пластина
Да
Сечение одножильного жёсткого провода
4...16
Количество зажимных клемм на 1 полюс
2
Возможно использовать с функцией PEN
Нет
Ширина или размер ячейки
10.0
Распространяет горение
Нет
Номин напряжение изоляции
1000
Ремонтопригодность
Нет
Кол-во в комплекте
50
Рабочая температура
-60...110
Номин частота
50
Ширина
10
Макс поперечное сечение проводника
10
Материал зажима
Сталь
Номин импульсное выдерживаемое напряжение
6
Материал токоведущей части
Латунь
Степень загрязнения
3
Номин раб напряжение постоянного тока Ue
≤ 800
Номин раб напряжение переменного тока Ue
≤ 800
Номин ток In
70
Относительная влажность воздуха
≥ 90
Номин напряжение изоляции Ui
6000
Минимальное сечение
4.0
Степень защиты - IP без заглушки
IP00
