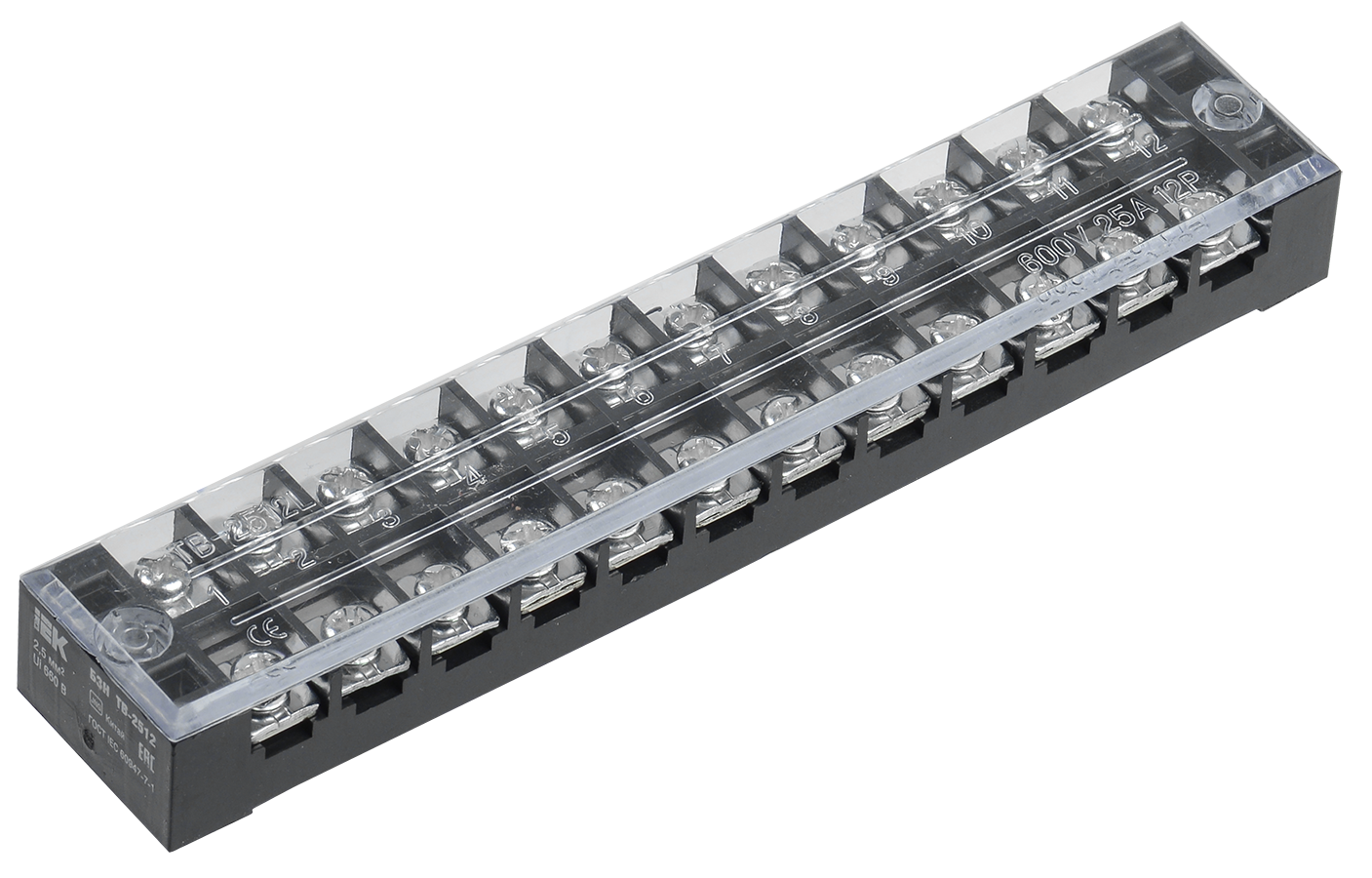

Блок зажимов наборный БЗН ТВ-2512 2,5мм2 25А 12 пар IEK
YZN41-12-002-K02
Производитель ИЕК
Цена по запросу. Для получения персонального предложения с учетом партнерского статуса обратитесь к своему менеджеру.
Доставка: по РФ
Самовывоз: Москва и Санкт-Петербург
Оплата: по счету или наличными
Используются для безопасного и компактного присоединения и ответвления проводников различного сечения из меди и алюминия в цепях переменного тока напряжением до 660В и постоянного тока напряжением до 440В.
Устанавливаются на монтажную панель. Для изоляции проводников устанавливается прозрачная крышка.
Корпус выполнен из не поддерживающего горение АБС-пластика. Токоведущая шина изготовлена из латуни.
Устанавливаются на монтажную панель. Для изоляции проводников устанавливается прозрачная крышка.
Корпус выполнен из не поддерживающего горение АБС-пластика. Токоведущая шина изготовлена из латуни.
Преимущества
Материал корпуса: пожаробезопасный АБС-пластик или карболит.
Номинальный рабочий ток и присоединительная способность:
- блоки ТВ – 15-100 А, Ø 1,5 – 10 мм2;
- блоки ТС – 60-600 А, Ø 16 – 300 мм2;
- блоки ТК – 10-100 А, Ø 1,5 – 25 мм2.
Широкий диапазон рабочих температур: от -40 до +50°C.
Испытание на превышение температуры (не более, чем 45°С).
Испытание на кратковременно выдерживаемый ток 120 А на 1 мм2 в течение 1 секунды.
Испытание падения напряжения (не более, чем 3,2 мВ).
Номинальный рабочий ток и присоединительная способность:
- блоки ТВ – 15-100 А, Ø 1,5 – 10 мм2;
- блоки ТС – 60-600 А, Ø 16 – 300 мм2;
- блоки ТК – 10-100 А, Ø 1,5 – 25 мм2.
Широкий диапазон рабочих температур: от -40 до +50°C.
Испытание на превышение температуры (не более, чем 45°С).
Испытание на кратковременно выдерживаемый ток 120 А на 1 мм2 в течение 1 секунды.
Испытание падения напряжения (не более, чем 3,2 мВ).
ETIM
- Класс
- Одно- и многополюсная клемма -зажим -колодка
- Модель или исполнение
- Трехфазная установка
- Количество полюсов
- 12
- Тип монтажа
- Непосредственная установка
- Сечение многожильного гибкого провода
- 1...2,5
- Цвет
- Черный
- Номин раб напряжение
- 660
- Тип электрич соединения 2
- Винтовое соединение
- Номин раб напряжение постоянного тока Ue
- ≤ 440
- Ширина или размер ячейки
- 30.0
- Количество зажимных клемм на 1 полюс
- 2
- Возможно использовать с функцией PEN
- Нет
- Климатическое исполнение
- УХЛ3
- Материал изоляции корпуса
- Прочее
- Количество клеммных пар
- 12
- Номин частота
- 50
- Макс поперечное сечение проводника
- 2,5
- Относительная влажность воздуха
- ≤ 90%
- Винт крепления
- М4
- Требуется торцевая изолирующая пластина
- Нет
- Место соединения
- Сбоку (поперечное)
- Материал корпуса
- АБС-пластик
- Номин раб напряжение переменного тока Ue
- ≤ 660
- Материал зажима
- Сталь
- Рабочая температура
- -40...50
- Номин импульсное выдерживаемое напряжение
- 8
- Класс негорючести изоляц материала UL94
- V1
- Номинальная способность к присоединению
- 1...2,5
- Номин ток In
- 25
- Степень загрязнения
- 3
- Ширина
- 30
- Ремонтопригодность
- Нет
- Распространяет горение
- Нет
- Сечение шины
- 9.5
- Высота
- 19
- Макс сечение присоед шин
- 9х4
- Номин напряжение изоляции Ui
- 660
- Длина
- 163
- Степень защиты - IP
- IP00
- Материал токоведущей части
- Сталь
- Тип электрич соединения 1
- Болтовое соединение
- Сечение одножильного жёсткого провода
- 1...2,5
Характеристики
- Артикул производителя YZN41-12-002-K02
- Ед. измерения шт
- Короткое наименование Блок зажимов БЗН ТВ-2512 2,5 мм2 25А 12 пар IEK
- Торговая марка IEK
- Семейство продукции Нет
- Серия Нет
- Категория товара 1 Блоки зажимов БЗН TB, TC, TK
- Категория товара 2 Блоки зажимов TB
