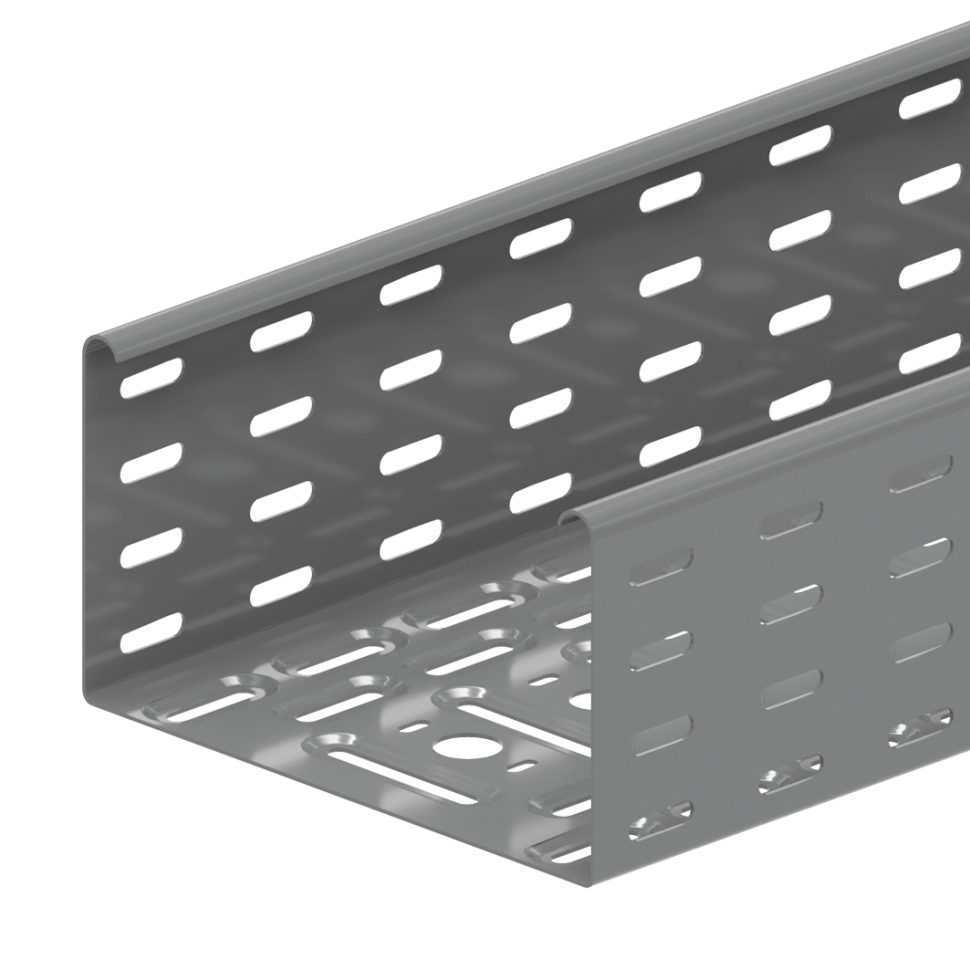

Кабельный лоток перфорированный KBS110

KBS110
Производитель Верган
Цена по запросу. Для получения персонального предложения с учетом партнерского статуса обратитесь к своему менеджеру.
Доставка: по РФ
Самовывоз: Москва и Санкт-Петербург
Оплата: по счету или наличными

Продольная и поперечная перфорация
Окантованные кромки бортов

Характеристики

Углубленная перфорация способствует:
- увеличению несущей способности
- улучшению охлаждения
- повышению жесткости
- лучшему отводу конденсата

Продольная и поперечная перфорация позволяет:
- удобное крепления на опорах
- удобную фиксацию кабеля

График допустимых нагрузок
В диаграмме представлены данные о равномерно распределенной допустимой нагрузке, применяемой к нескольким опорам. Они соответствуют IEC 61537 относительно середины и конца пролета =0,8 x расстояния между опорами. Для ширины 300 и выше рекомендуется использовать ребро жесткости. Для пролетов > 4 м добавьте KPW



F - максимально допустимая нагрузка (даН/м)
L - расстояние между опорами (м)
макс. деформация при изгибе (м) = L/100

Техническая информация
Схема перфорации различается в зависимости от ширины лотка.
Продольная и поперечная перфорация начинается от 200 мм.
Предусмотрено отверстие для вывода труб диаметром 16 мм и 19,5 мм.

Характеристики

Артикулы для заказа

Артикул производителяДлинаШиринаВысотаТолщинаПокрытиеВесЕд. измеренияКратностьЗаказ
HDKBS110.100.1003000 мм100 мм110 мм1 ммHD1.98 кгм3
HDKBS110.100.1253000 мм100 мм110 мм1,25 ммHD2.48 кгм3
HDKBS110.100.1503000 мм100 мм110 мм1,5 ммHD2.97 кгм3
HDKBS110.150.1003000 мм150 мм110 мм1 ммHD2.75 кгм3
HDKBS110.150.1253000 мм150 мм110 мм1,25 ммHD3.44 кгм3
HDKBS110.150.1503000 мм150 мм110 мм1,5 ммHD4.3 кгм3
HDKBS110.200.1003000 мм200 мм110 мм1 ммHD3.02 кгм3
HDKBS110.200.1253000 мм200 мм110 мм1,25 ммHD3.77 кгм3
HDKBS110.200.1503000 мм200 мм110 мм1,5 ммHD5.04 кгм3
HDKBS110.200.150.66000 мм200 мм110 мм1,5 ммHD5.04 кгм6
HDKBS110.300.1003000 мм300 мм110 мм1 ммHD3.81 кгм3
HDKBS110.300.1253000 мм300 мм110 мм1,25 ммHD4.76 кгм3
HDKBS110.300.1503000 мм300 мм110 мм1,5 ммHD5.94 кгм3
HDKBS110.300.150.66000 мм300 мм110 мм1,5 ммHD5.94 кгм6
HDKBS110.400.1003000 мм400 мм110 мм1 ммHD4.55 кгм3
HDKBS110.400.1253000 мм400 мм110 мм1,25 ммHD5.69 кгм3
HDKBS110.400.1503000 мм400 мм110 мм1,5 ммHD7.21 кгм3
HDKBS110.400.150.66000 мм400 мм110 мм1,5 ммHD7.21 кгм6
HDKBS110.500.1253000 мм500 мм110 мм1,25 ммHD7.04 кгм3
HDKBS110.500.1503000 мм500 мм110 мм1,5 ммHD8.16 кгм3
HDKBS110.500.150.66000 мм500 мм110 мм1,5 ммHD8.16 кгм6
HDKBS110.600.1253000 мм600 мм110 мм1,25 ммHD8.11 кгм3
HDKBS110.600.1503000 мм600 мм110 мм1,5 ммHD9.71 кгм3
HDKBS110.600.150.66000 мм600 мм110 мм1,5 ммHD9.71 кгм6
KBS110.100.1003000 мм100 мм110 мм1 ммSZ1.98 кгм3
KBS110.100.1253000 мм100 мм110 мм1,25 ммSZ2.48 кгм3
KBS110.100.1503000 мм100 мм110 мм1,5 ммSZ2.97 кгм3
KBS110.150.1003000 мм150 мм110 мм1 ммSZ2.75 кгм3
KBS110.150.1253000 мм150 мм110 мм1,25 ммSZ3.44 кгм3
KBS110.150.1503000 мм150 мм110 мм1,5 ммSZ4.3 кгм3
KBS110.200.1003000 мм200 мм110 мм1 ммSZ3.02 кгм3
KBS110.200.1253000 мм200 мм110 мм1,25 ммSZ3.77 кгм3
KBS110.200.1503000 мм200 мм110 мм1,5 ммSZ5.04 кгм3
KBS110.200.150.66000 мм200 мм110 мм1,5 ммSZ5.04 кгм6
KBS110.300.1003000 мм300 мм110 мм1 ммSZ3.81 кгм3
KBS110.300.1253000 мм300 мм110 мм1,25 ммSZ4.76 кгм3
KBS110.300.1503000 мм300 мм110 мм1,5 ммSZ5.94 кгм3
KBS110.300.150.66000 мм300 мм110 мм1,5 ммSZ5.94 кгм6
KBS110.400.1003000 мм400 мм110 мм1 ммSZ4.55 кгм3
KBS110.400.1253000 мм400 мм110 мм1,25 ммSZ5.69 кгм3
KBS110.400.1503000 мм400 мм110 мм1,5 ммSZ7.21 кгм3
KBS110.400.150.66000 мм400 мм110 мм1,5 ммSZ7.21 кгм6
KBS110.500.1253000 мм500 мм110 мм1,25 ммSZ7.04 кгм3
KBS110.500.1503000 мм500 мм110 мм1,5 ммSZ8.16 кгм3
KBS110.500.150.66000 мм500 мм110 мм1,5 ммSZ8.16 кгм6
KBS110.600.1253000 мм600 мм110 мм1,25 ммSZ8.11 кгм3
KBS110.600.1503000 мм600 мм110 мм1,5 ммSZ9.71 кгм3
KBS110.600.150.66000 мм600 мм110 мм1,5 ммSZ9.71 кгм6
