в бетон

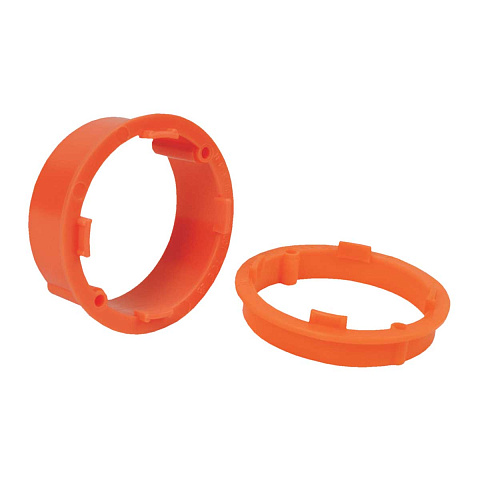

надставная рамка коробки в бетон

Для увеличения высоты коробки при нанесении дополнительного слоя штукатурки.

надставная рамка коробки в бетон

Для увеличения высоты коробки при нанесении дополнительного слоя штукатурки.

Крышка коробки в бетон

Предназначено для установки в бетонные перегородки толщиной 100 мм - в комбинации с KBT-1 и KBV-1 (KBV-2). Предназначено для установки в бетонные перегородки толщиной 80 мм - в комбинации с KBT-2 и KBV-1 (KBV-2).

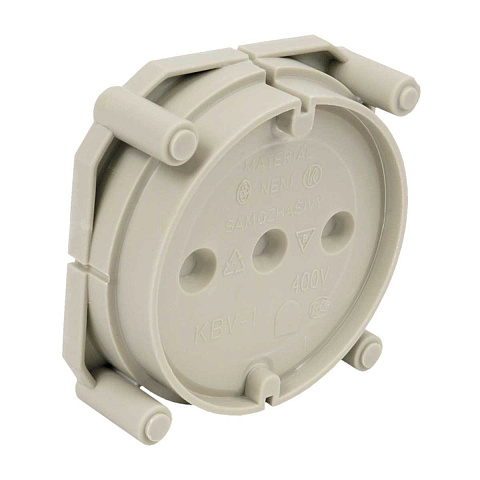

Крышка коробки в бетон

Крышку можно прикрепить к опалубке при помощи гвоздей. После того, как бетонная смесь затвердеет, выламывается часть крышки и образуется пространство для монтажа. При нанесении отделочной штукатурки для закрытия можно использовать защитную крышку ZV 68. Для настройки высоты в случае последующего нанесения штукатурки можно воспользоваться регулируемой рамкой NR 68/6 и NR 68/10 (KBV-1), или NRB 60/12 и NRB 60/24 (KBV-2). Для двойной штепсельной розетки желательно использовать к рышку KBV-1.

Крышка коробки в бетон

Крышку можно прикрепить к опалубке при помощи гвоздей. После того, как бетонная смесь затвердеет, выламывается часть крышки и образуется пространство для монтажа. При нанесении отделочной штукатурки для закрытия можно использовать защитную крышку ZV 68. Для установки необходимой высоты при нанесении дополнительного слоя штукатурки можно применить надставную рамку NR 68/6 или NR 68/10.

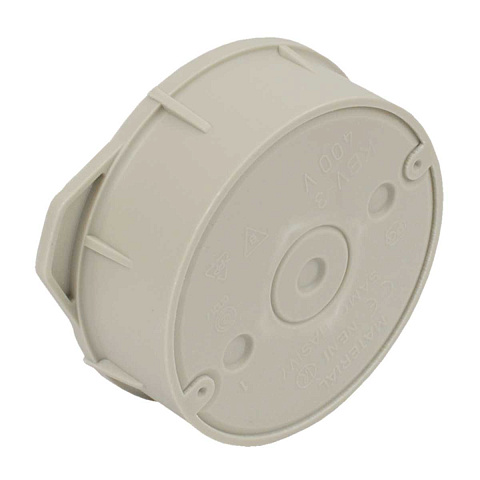

Крышка коробки в бетон

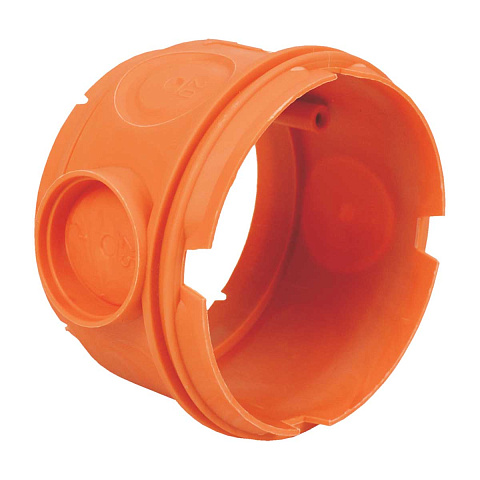

низкая коробка для бетонных конструкций

Предназначено для соединения с крышкой KBV-2/71. Для приборов в многоместных рамках с межосевым расстоянием 71 мм. Входные отверстия для труб размера EN 20 или EN 25 можно легко изготовить с помощью держателя VBU 1 и соответствующего ножа. Конструкция дна позволяет вставить трубу диаметром 20 мм для взаимного соединения коробок.

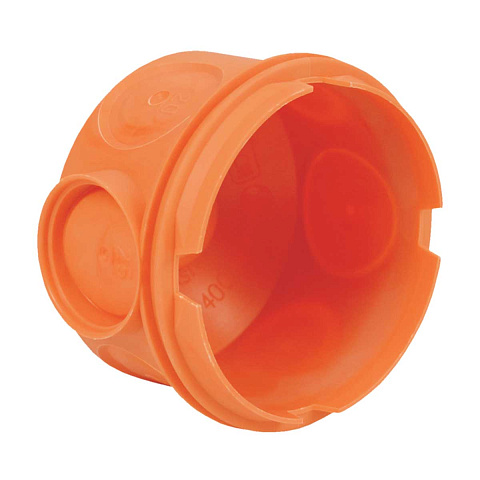

низкая коробка для бетонных конструкций

Корпус коробки имеет бортик для монтажа крышки KBV и нижней части KBS. По контуру корпуса коробки намечены отверстия для ввода труб диаметром 25 и 32 мм, отверстия для ввода можно легко изготовить в требуемых местах с помощью сверла и соответствующего ножа. В коробку можно установить клеммник S-66, рекомендуем установку в корпус коробки раньше составления компекта. Для двойной штепсельной розетки необходимо установить крышку KBV-1.

Глубокая коробка для монолитных бетонных конструкций

Корпус коробки имеет бортик для монтажа крышки KBV и нижней части KBS. По контуру корпуса коробки намечены отверстия для ввода труб диаметром 25 и 32 мм, отверстия для ввода можно легко изготовить в требуемых местах с помощью сверла и соответствующего ножа. Для приборов с большой глубиной монтажа. В коробку можно установить клеммник S-66, рекомендуем установку в корпус коробки раньше составления компекта. Для двойной штепсельной розетки необходимо установить крышку KBV-1.

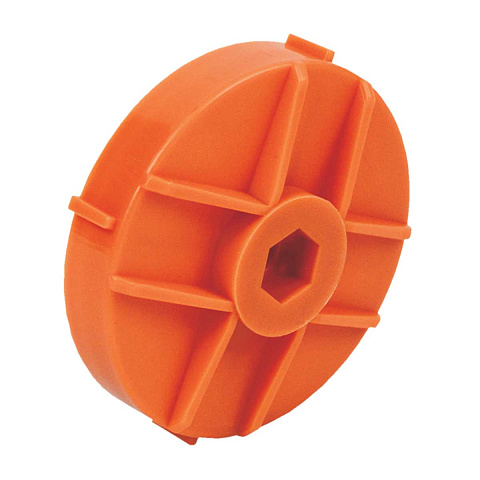

Основание коробки в бетон

Крышка предназначена для коробок KBT-1 и KBT-2. Конструкция позволяет установить гайки KBM для последующего монтажа крюка. Гайку необходимо установить перед заливкой в бетон.

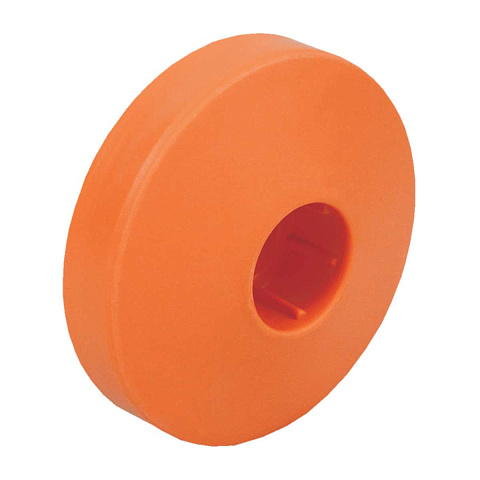

Основание коробки в бетон

Защитное основание предназначено для коробок KBT-1 и KBT-2. Конструкция основания позволяет вводить трубы 20 мм в диаметре. Прокладываемую жесткую гладкую трубу можно использовать для соединения коробок между собою.

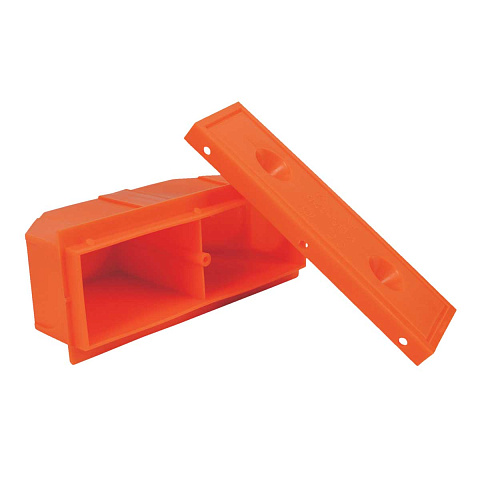

щитовая коробка в бетон

Для вывода нескольких труб в одном месте (например, в месте будущих распределительных'щитов). Крышка коробки фиксируется к опалубке при помощи гвоздей или шурупов. После затвердения устраняется торцевая часть крышки.

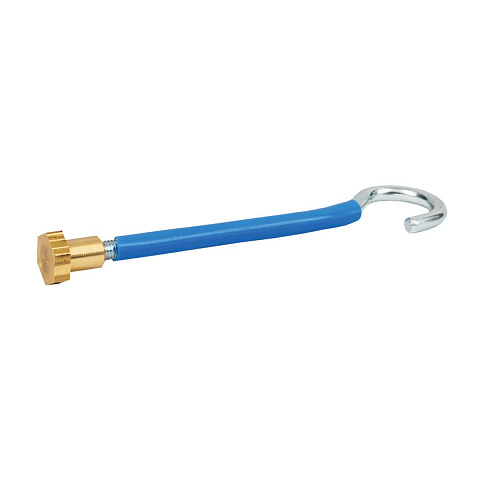

крюк для люстры с гайкой и насадкой

Несущая способность крюка 250 N (25 кг). Скобу для люстры необходимо при монтаже оснастить изоляционной трубкой из ПВХ (является составной частью упаковки).

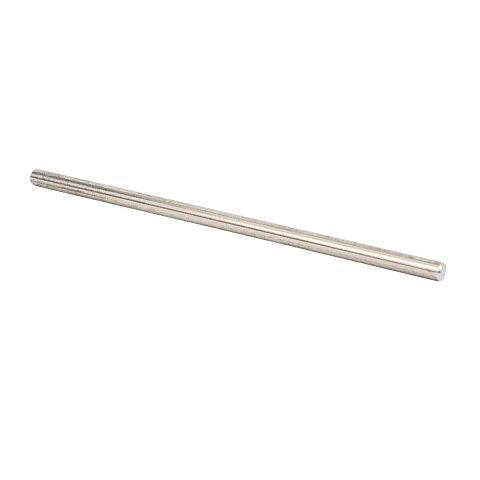

Монтажный стальной стержень

Для распорки коробок между стенками опалубки при заливке бетонной смесью. Применение вместе с крышками и опорами - см. схемы комплектов. Стержень необходимо отрезать до нужной длины - способ определения длины описан у отдельных комплектов.

крюк для люстры с гайкой и насадкой

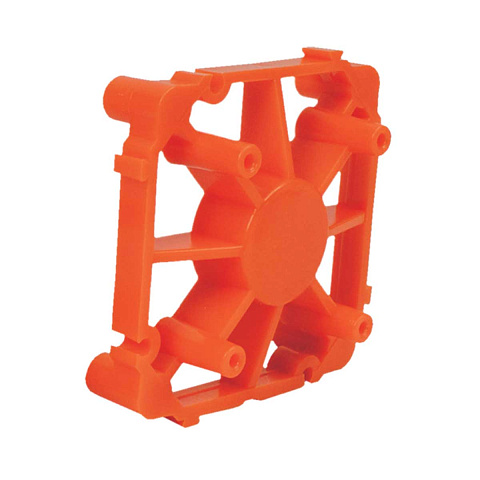

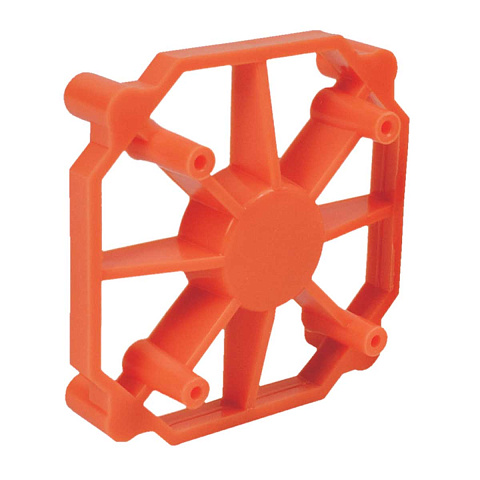

Опора коробки в бетон

Используется для комплектации коробки для монолитных оснований

Опора коробки в бетон

Используется для комплектации коробки для монолитных оснований

гайка крюка для люстры

Латунная гайка с резьбой M5, предназначена для KBS-3 для последующей установки крюка для люстры, можно использовать для KBP-9 и KBP-10. Гайку необходимо установить в нижнюю часть коробки KBS-3 до заливки бетоном!

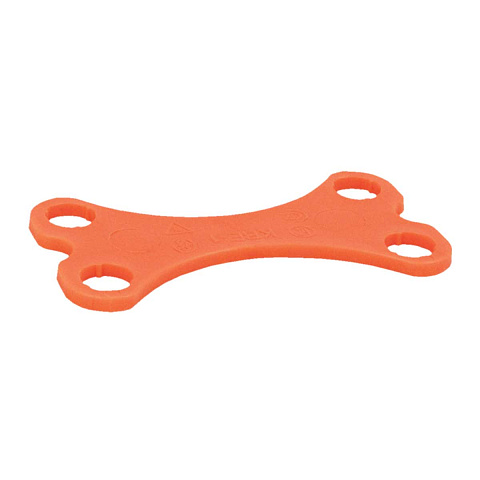

прокладка для бетона

Увеличить и поддержать дистанционирование 88 мм между коробками. Для монтажа устройств с отдельными рамами, в зависимости от типа устройства, между установленными устройствами остается зазор.

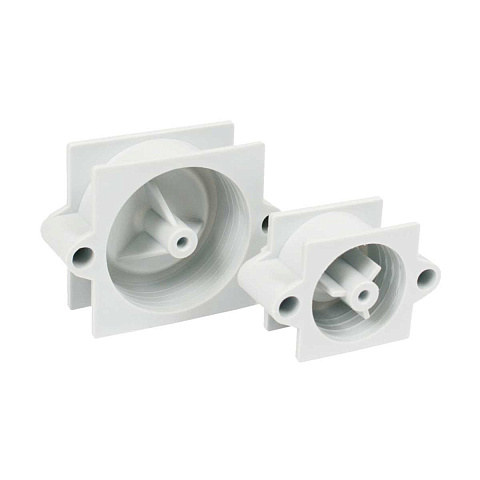

Концевая втулка для труб

Втулки крепятся к опалубке гвоздями. После затвердевания бетонной смеси с опалубкой удаляется передняя крышка. Для ввода трубы используют концевые муфты BKхх - в зависимости от габариты трубы: BV 2532 - концевые муфты BK 25, BK 32, BK 16 CSN, BK 23
