Пускатели, выключатели

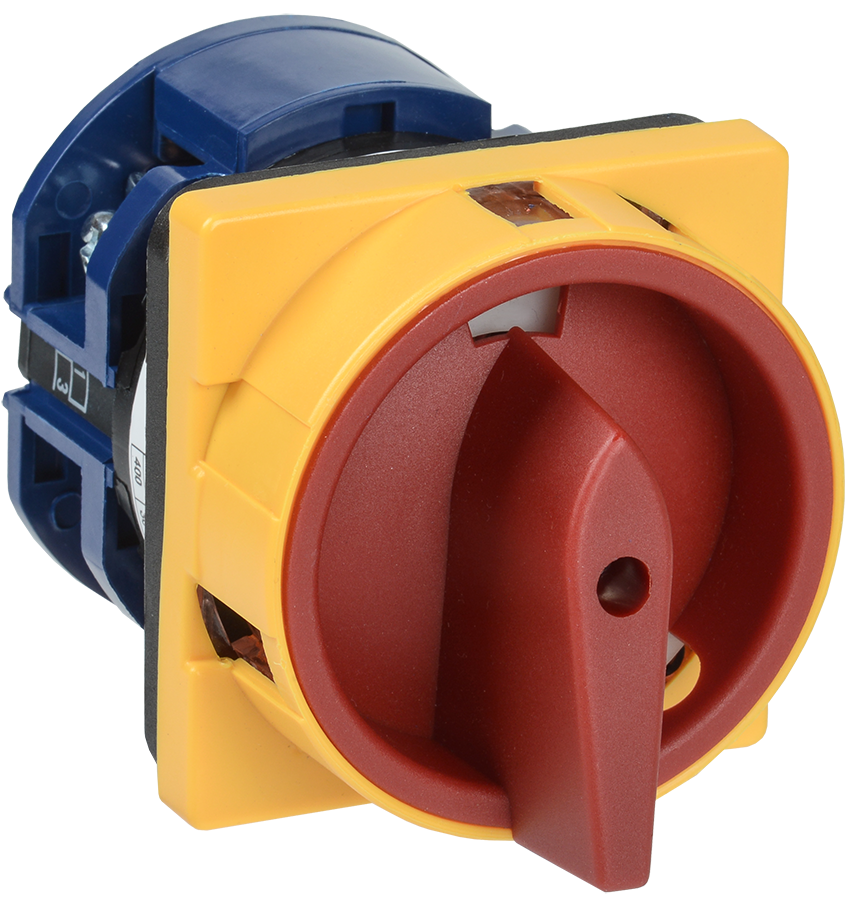

Переключатель кулачковый ПКП32-11/У 32А "откл-вкл" 1Р/400В IEK

BCS21-032-1
Производитель ИЕК
Цена по запросу. Для получения персонального предложения с учетом партнерского статуса обратитесь к своему менеджеру.
Доставка: по РФ
Самовывоз: Москва и Санкт-Петербург
Оплата: по счету или наличными
Переключатели кулачковые позиционные серии ПКП торговой марки IEK представляют собой механическое устройство без собственного потребления электроэнергии и предназначены для установки в качестве коммутационных аппаратов в электрических цепях. ПКП могут использоваться как главные выключатели или групповые переключатели для управления приводами на основе одно- и трехфазных двигателей, переключения с требуемой программой коммутации цепей управления, сигнализации, в измерительных цепях и т.д. Используются в электрических цепях переменного тока напряжением до 400 В.

По своим конструктивным и техническим характеристикам переключатели кулачковые позиционные серии ПКП соответствуют требованиям ГОСТ Р 5003.03.
Переключатели кулачковые позиционные серии ПКП прошли сертификационные испытания, и на их серийный выпуск получен сертификат соответствия РОСС CN.МЕ.95.В27365.
Преимущества
Механизм фиксации привода гарантирует надежное переключение подвижных контактов переключателя в отдельные фиксированные положения.
Приводные пружины механизма фиксации различаются в зависимости от количества коммутационных элементов.
Кулачковый механизм – это современное решение коммутации электрических цепей ручным способом, обеспечивающее следующие преимущества:
- минимальное электрическое сопротивление замкнутого контакта;
- высокая скорость размыкания и замыкания контактов обеспечивает более быстрое гашение электрической дуги;
- обеспечение разных усилий и свободного хода рукоятки при включении и выключении;
- достижение большей номенклатуры схем переключений при одном и том же наборе деталей и сборочных единиц, то есть лучшая унификация;
- большой ресурс работы (количество переключений до отказа).
ETIM
Класс
Переключатель
Обозначение положений
ОТКЛ-ВКЛ
Количество полюсов
1
Номин тепловой ток Ith
32
Конструктивное исполнение
Открытое
Тип элемента управления
Поворотная позиционная ручка (с фиксацией)
Кол-во вспомогат норм разомкнутых-НО конт
0
Кол-во вспомогат норм замкнутых-НЗ конт
0
С нейтральной позицией - ОТКЛ
Да
Размер передней панели
64х66 мм
Кол-во позиций переключения
2
Номин напряжение
230/400
Функции переключателя
Многоступенчатый переключатель
Фиксация положения переключателя
Да
Номин мощность при AC-4 400 В
5,5/3
Пригоден в качестве главного выключателя
Да
Подходит для установки в распредел платы
Нет
С блоком управления
Нет
Номин мощность при AC-2 230 В
7,5
Номин продолжительный ток Iu
32.0
Номин рабочий ток Ie при АС-23 230 В
30
Номинальная способность к присоединению
6
Номин рабочий ток Ie при АС-23 400 В
30
Номин мощность при AC-3 400 В
11/5,5
Номин мощность при AC-23 400 В
15/7,5
Класс защиты от поражения электрическим током
II
Номин мощность при AC-4 230 В
2,7/1,5
Номин рабочий ток Ie при АС-3 230 В
22
Номин рабочий ток Ie при АС-2 400 В
30
Цвет
Красный
Температура эксплуатации
-25...40
Конструкция прибора
Встраиваемое устройство
Номин напряжение изоляции Ui
660
Номин рабочий ток Ie при АС-4 400 В
11
Номин мощность при AC-2 400 В
15
С возвратом в нейтральное положение
Нет
Тип выключателя
Переключатель ВКЛ/ОТКЛ
Диаметр отверстия
10.0
Номин рабочий ток Ie при AC-15 230 В
14
Подходит для промежуточного монтажа
Да
Номин рабочий ток Ie при АС-21 АС-22 400 В
32
Подходит для напольного монтажа
Нет
В сборе в корпусе
Нет
Степень защиты - IP сторона контактов
IP00
Мех износостойкость
0,1
Номин рабочий ток Ie при АС-15 400 В
6
Тип изделия/компонента
Кулачковый переключатель
Номин рабочий ток Ie при АС-2 230 В
30
Номин рабочий ток Ie при АС-4 230 В
11
Электр износостойкость
0,03
Пригоден в качестве сервисного выкл-ля
Да
Номин рабочий ток Ie при АС-3 400 В
22
Номин раб напряжение AC контактов
230; 400
Номин импульсное выдерживаемое напряжение
4
Номин рабочий ток Ie при АС-21 АС-22 230 В
32
Макс допустимое раб напряжение Ue AC
400
Номин мощность при AC-3 230 В
5,5/4
Ток предохранителя qG
50
Модульное исполнение
Нет
Номин мощность при AC-23 230 В
7,5/4
Тип подключения силовой электрич цепи
Винтовое соединение
Степень защиты - IP передняя сторона
IP20
Подходит для монтажа на передней стенке
Да
