Пускатели, выключатели

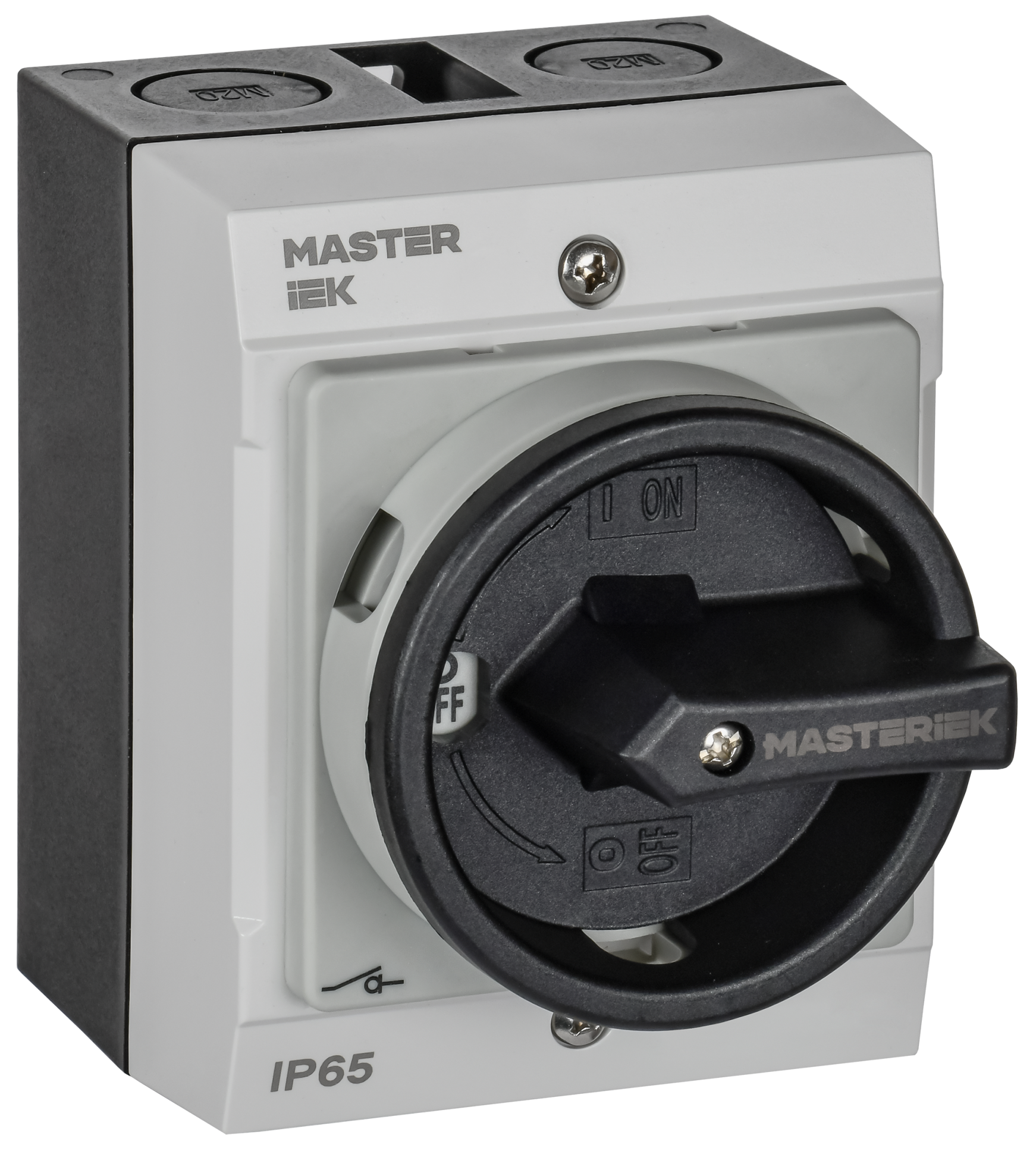

Переключатель кулачковый в боксе закрытая рукоятка 10А схема 91 IEK

MI-CS21-010-091
Производитель ИЕК
Цена по запросу. Для получения персонального предложения с учетом партнерского статуса обратитесь к своему менеджеру.
Доставка: по РФ
Самовывоз: Москва и Санкт-Петербург
Оплата: по счету или наличными
Переключатели кулачковые MASTER IEK представляют собой механическое устройство без собственного потребления электроэнергии. Предназначены для установки в качестве коммутационных аппаратов в электрических цепях, могут использоваться для управления приводами, переключения цепей управления, сигнализации, в измерительных цепях и т.д.
Линейка кулачковых переключателей MASTER включает 29 коммутационных схем и 6 конструктивных типоисполнений, что позволяет подобрать оптимальное решение для конкретных задач.
Преимущества
Широкий ассортимент — 29 коммутационных схем и 6 конструктивных исполнений, что позволяет подобрать оптимальное решение для конкретных задач.
Высокая механическая и электрическая износостойкость.
Возможность блокировки навесными замками (для переключателей с положениями "ON" - "OFF").
Защита клемм от прикосновения.
Адаптер для монтажа на DIN-рейку в комплекте.
Широкий диапазон рабочих температур.
ETIM
Класс
Переключатель
Обозначение положений
ОТКЛ-ВКЛ
Количество полюсов
2
Номин тепловой ток Ith
10
Номер электрической схемы
91
Конструктивное исполнение
В корпусе
Тип элемента управления
Поворотная позиционная ручка (с фиксацией)
Кол-во вспомогат норм разомкнутых-НО конт
0
Кол-во вспомогат норм замкнутых-НЗ конт
0
Степень защиты - IP
IP65
С нейтральной позицией - ОТКЛ
Да
Размер передней панели
Прочее
Подходит для промежуточного монтажа
Да
Номин мощность при AC-23 230 В
3
Номин рабочий ток Ie при АС-23 400 В
6,5
Модульное исполнение
Нет
Сечение многожильного гибкого провода
1,5…4
Фиксация положения переключателя
Да
Номин рабочий ток Ie при АС-4 230 В
2
Номин рабочий ток Ie при АС-23 230 В
7,5
Ток предохранителя qG
12
Конструкция прибора
Устройство наруж. монтажа
Подходит для монтажа на передней стенке
Нет
Степень защиты - IP передняя сторона
IP65
Номин мощность при AC-2 400 В
3
Номин напряжение
690
С блоком управления
Нет
Цвет
Черный
Номин мощность при AC-2 230 В
2
Номин условный ток короткого замыкания Icn
3
Номин рабочий ток Ie при АС-3 400 В
1,75
Номин раб напряжение DC контактов
24; 48; 110; 220
Мех износостойкость
0,3
Степень защиты - IP сторона контактов
IP00
Пригоден в качестве главного выключателя
Да
Номин рабочий ток Ie при АС-2 400 В
5,5
Номин рабочий ток Ie при АС-2 230 В
5,5
Номин раб напряжение AC контактов
230; 400; 690
Степень защиты - IP в оболочке
IP65
Тип изделия/компонента
Кулачковый переключатель
Подходит для напольного монтажа
Нет
Макс допустимое раб напряжение Ue AC
690
Номин продолжительный ток Iu
10.0
Номин импульсное выдерживаемое напряжение
4
Номин рабочий ток Ie при АС-3 230 В
1,75
Электр износостойкость
0,0015
Тип подключения силовой электрич цепи
Винтовое соединение
В сборе в корпусе
Да
Температура эксплуатации
-5…40
Номин мощность при AC-3 230 В
1
Номин мощность при AC-4 400 В
0,55
Номин рабочий ток Ie при АС-21 АС-22 230 В
10
Подходит для установки в распредел платы
Нет
Номин напряжение постоян тока - DC
24; 48; 110; 220
Номин рабочий ток Ie при АС-4 400 В
2
Номин напряжение изоляции Ui
690
Функции переключателя
Многоступенчатый переключатель
Кол-во позиций переключения
2
Номинальная способность к присоединению
2,5
Пригоден в качестве сервисного выкл-ля
Да
С возвратом в нейтральное положение
Нет
Тип выключателя
Переключатель ВКЛ/ОТКЛ
Номин мощность при AC-4 230 В
0,37
Номин мощность при AC-23 400 В
5
Номин рабочий ток Ie при АС-21 АС-22 400 В
10
Номин мощность при AC-3 400 В
2
