Кабельные лотки листовые

Кабельный лоток неперфорированный KG110

KG110
Производитель Верган
Цена по запросу. Для получения персонального предложения с учетом партнерского статуса обратитесь к своему менеджеру.
Доставка: по РФ
Самовывоз: Москва и Санкт-Петербург
Оплата: по счету или наличными

Без перфорации
Окантованные кромки бортов

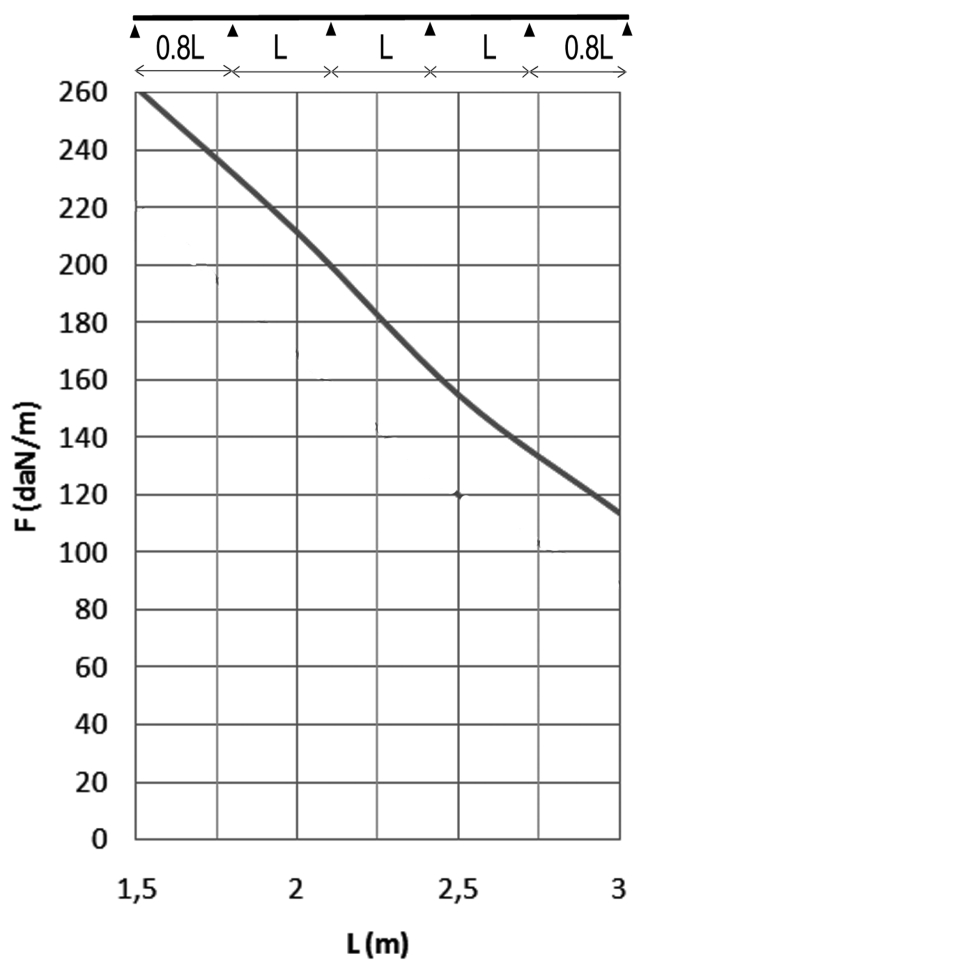

График допустимых нагрузок

В диаграмме представлены данные о равномерно распределенной допустимой нагрузке, применяемой к нескольким опорам. Они соответствуют IEC 61537 относительно середины и конца пролета =0,8 x расстояния между опорами.


F - максимально допустимая нагрузка (даН/м)
L - расстояние между опорами (м)
макс. деформация при изгибе (м) = L/100

Характеристики

Артикулы для заказа

Артикул производителяДлинаШиринаВысотаТолщинаПокрытиеВесЕд. измеренияКратность
HDKG110.100.1003000 мм100 мм110 мм1 ммHD2.95 кгм3
HDKG110.100.1253000 мм100 мм110 мм1,25 ммHD3.68 кгм3
HDKG110.100.1503000 мм100 мм110 мм1,5 ммHD4.4 кгм3
HDKG110.150.1003000 мм150 мм110 мм1 ммHD3.42 кгм3
HDKG110.150.1253000 мм150 мм110 мм1,25 ммHD4.28 кгм3
HDKG110.150.1503000 мм150 мм110 мм1,5 ммHD5.09 кгм3
HDKG110.200.1003000 мм200 мм110 мм1 ммHD3.85 кгм3
HDKG110.200.1253000 мм200 мм110 мм1,25 ммHD4.81 кгм3
HDKG110.200.1503000 мм200 мм110 мм1,5 ммHD5.86 кгм3
HDKG110.300.1003000 мм300 мм110 мм1 ммHD4.7 кгм3
HDKG110.300.1253000 мм300 мм110 мм1,25 ммHD5.87 кгм3
HDKG110.300.1503000 мм300 мм110 мм1,5 ммHD7.04 кгм3
HDKG110.400.1003000 мм400 мм110 мм1 ммHD5.59 кгм3
HDKG110.400.1253000 мм400 мм110 мм1,25 ммHD6.99 кгм3
HDKG110.400.1503000 мм400 мм110 мм1,5 ммHD8.11 кгм3
HDKG110.500.1003000 мм500 мм110 мм1 ммHD6.43 кгм3
HDKG110.500.1253000 мм500 мм110 мм1,25 ммHD8.04 кгм3
HDKG110.500.1503000 мм500 мм110 мм1,5 ммHD9.13 кгм3
HDKG110.600.1253000 мм500 мм110 мм1,25 ммHD9.13 кгм3
HDKG110.600.1503000 мм600 мм110 мм1,5 ммHD9.93 кгм3
KG110.100.1003000 мм—110 мм1 ммSZ2.72 кгм3
KG110.100.1253000 мм—110 мм1,25 ммSZ3.4 кгм3
KG110.100.1503000 мм100 мм110 мм1,5 ммSZ4 кгм3
KG110.150.1003000 мм—110 мм1 ммSZ3.06 кгм3
KG110.150.1253000 мм—110 мм1,25 ммSZ3.82 кгм3
KG110.150.1503000 мм150 мм110 мм1,5 ммSZ4.59 кгм3
KG110.200.1003000 мм—110 мм1 ммSZ3.46 кгм3
KG110.200.1253000 мм—110 мм1,25 ммSZ4.32 кгм3
KG110.200.1503000 мм200 мм110 мм1,5 ммSZ5.18 кгм3
KG110.300.1003000 мм—110 мм1 ммSZ4.32 кгм3
KG110.300.1253000 мм—110 мм1,25 ммSZ5.4 кгм3
KG110.300.1503000 мм300 мм110 мм1,5 ммSZ6.36 кгм3
KG110.400.1003000 мм—110 мм1 ммSZ5.1 кгм3
KG110.400.1253000 мм—110 мм1,25 ммSZ6.28 кгм3
KG110.400.1503000 мм400 мм110 мм1,5 ммSZ7.54 кгм3
KG110.500.1003000 мм—110 мм1 ммSZ5.91 кгм3
KG110.500.1253000 мм—110 мм1,25 ммSZ7.38 кгм3
KG110.500.1503000 мм500 мм110 мм1,5 ммSZ8.71 кгм3
KG110.600.1253000 мм—110 мм1,25 ммSZ8.24 кгм3
KG110.600.1503000 мм600 мм110 мм1,5 ммSZ9.89 кгм3
