Кабельные лотки листовые

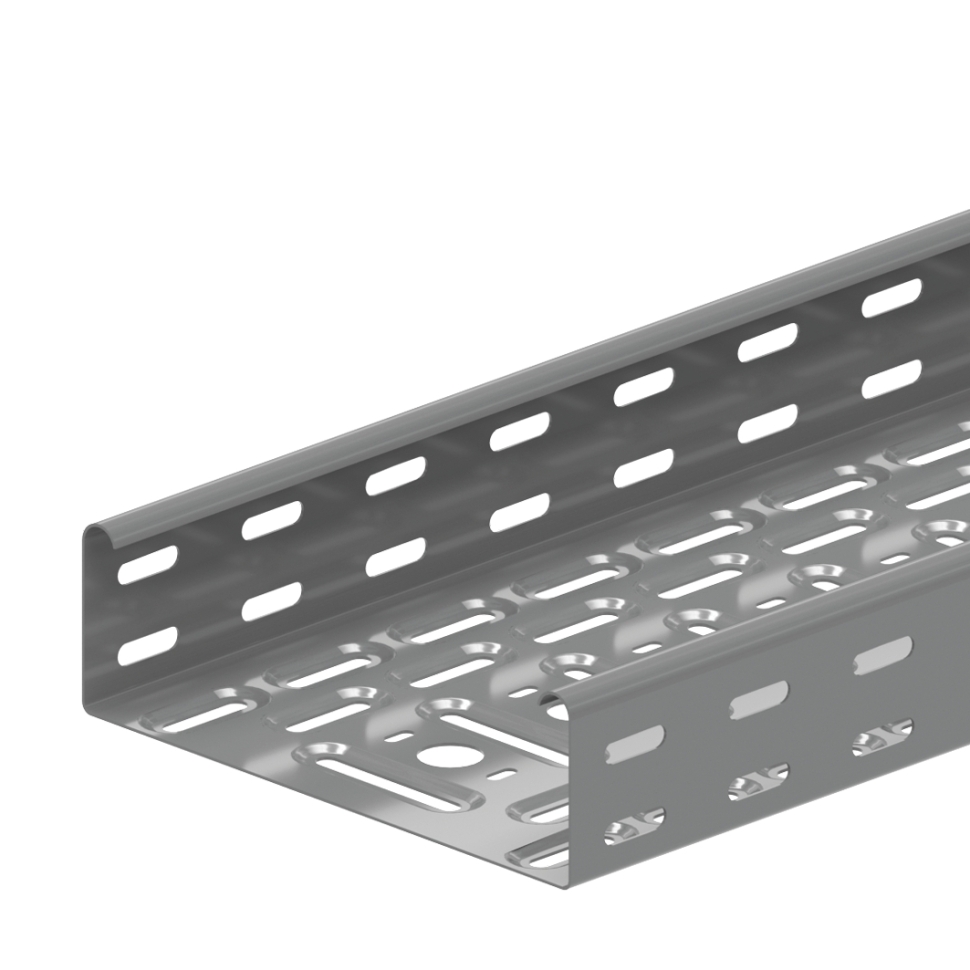

Кабельный лоток перфорированный KBS60

KBS60
Производитель Верган
Цена по запросу. Для получения персонального предложения с учетом партнерского статуса обратитесь к своему менеджеру.
Доставка: по РФ
Самовывоз: Москва и Санкт-Петербург
Оплата: по счету или наличными

Продольная и поперечная перфорация

Окантованные кромки бортов

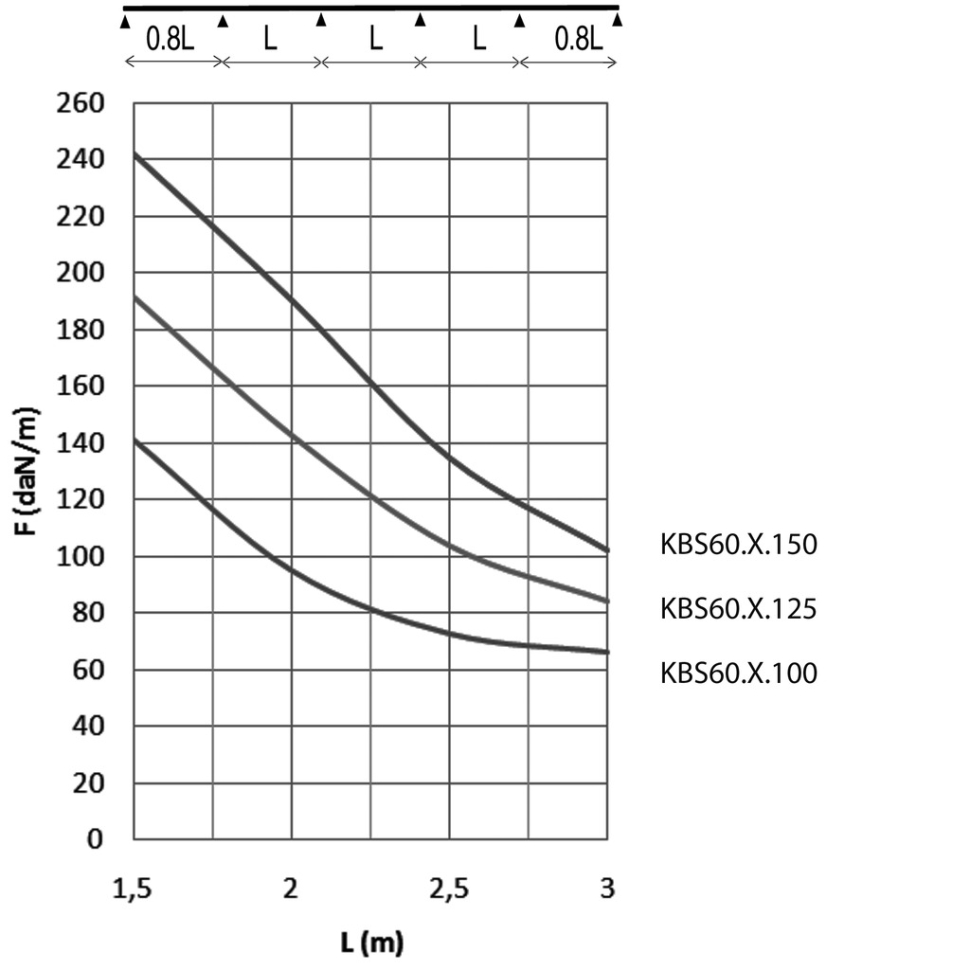

ДИАГРАММА НАГРУЗКИ

Эта диаграмма иллюстрирует допустимые равномерно распределенные нагрузки, приложенные к нескольким опорам. Они соответствуют IEC 61537 с соединением в центре пролета и конечным пролетом = 0,8 x пролет. Для ширины 300 и более рекомендуется использовать пластину жесткости.


F = макс. допустимая нагрузка (даН/м)
L = расстояние между опорами (м)
Макс. прогиб (м) = L/100

Характеристики

Артикулы для заказа

Артикул производителяДлинаШиринаВысотаТолщинаПокрытиеЕд. измеренияКратность
HDKBS60.075.1503000 мм75 мм60 мм1,5 ммHDм3
HDKBS60.100.1503000 мм100 мм60 мм1,5 ммHDм3
HDKBS60.150.1503000 мм150 мм60 мм1,5 ммHDм3
HDKBS60.200.1503000 мм200 мм60 мм1,5 ммHDм3
HDKBS60.300.1503000 мм300 мм60 мм1,5 ммHDм3
HDKBS60.400.1253000 мм400 мм60 мм1,25 ммHDм3
HDKBS60.400.125.66000 мм400 мм60 мм1,25 ммHDм6
HDKBS60.400.1503000 мм400 мм60 мм1,5 ммHDм3
HDKBS60.500.1003000 мм500 мм60 мм1 ммHDм3
HDKBS60.500.1253000 мм500 мм60 мм1,25 ммHDм3
HDKBS60.500.1503000 мм500 мм60 мм1,5 ммHDм3
HDKBS60.600.1003000 мм600 мм60 мм100 ммHDм3
HDKBS60.600.1253000 мм600 мм60 мм1,25 ммHDм3
HDKBS60.600.1503000 мм600 мм60 мм1,5 ммHDм3
KBS60.075.1503000 мм75 мм60 мм150 ммSZм3
KBS60.100.1503000 мм100 мм60 мм1,5 ммSZм3
KBS60.150.1503000 мм150 мм60 мм1,5 ммSZм3
KBS60.200.1503000 мм200 мм60 мм1,5 ммSZм3
KBS60.300.1503000 мм300 мм60 мм1,5 ммSZм3
KBS60.400.1253000 мм400 мм60 мм1,25 ммSZм3
KBS60.400.1503000 мм400 мм60 мм1,5 ммSZм3
KBS60.500.1003000 мм500 мм60 мм1 ммSZм3
KBS60.500.1253000 мм500 мм60 мм1,25 ммSZм3
KBS60.500.1503000 мм500 мм60 мм1,5 ммSZм3
KBS60.600.1003000 мм600 мм60 мм100 ммSZм3
KBS60.600.1253000 мм600 мм60 мм1,25 ммSZм3
KBS60.600.1503000 мм600 мм60 мм1,5 ммSZм3
