HDKLIE

Промышленный кабельный лоток лестничного типа HDKLIE

HDKLIE
Производитель Верган
Цена по запросу. Для получения персонального предложения с учетом партнерского статуса обратитесь к своему менеджеру.
Доставка: по РФ
Самовывоз: Москва и Санкт-Петербург
Оплата: по счету или наличными

Характеристики
Разделитель SLOS35/60 или ZMSLOS35/60 крепится в кабельном лотке лестничного типа с помощью фиксатора HDBKID25.

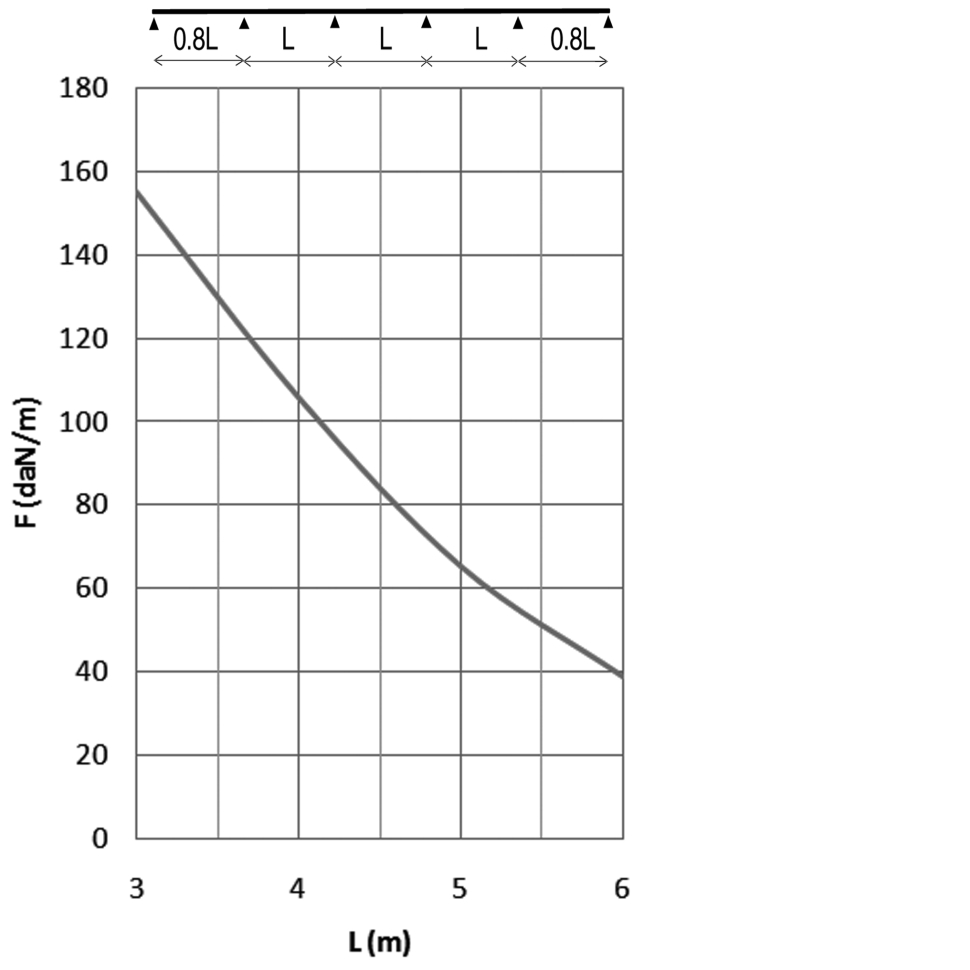

График допустимых нагрузок
В диаграмме представлены данные о равномерно распределенной допустимой нагрузке в горизонтальной плоскости, применяемой к нескольким опорам. Они соответствуют IEC 61537 и концом пролета = 0,8x расстояния между опорами. Для пролетов > 4м рекомендуется добавить B10x40 и M10 на стенки и соединители


F - максимально допустимая нагрузка (даН/м)
L - расстояние между опорами (м)
макс. деформация при изгибе (м) = L/100

Техническая информация
Лонжероны выполнены из стальных труб прямоугольного профиля с сечением 80 мм х 25 мм. Перекладины выполнены из труб диаметром 19 мм.
Перекладины и лонжероны соединены посредством двойных фланцев через каждые 250 мм.


Характеристики

Артикулы для заказа

Артикул производителяДлинаШиринаВысотаПокрытиеВесЕд. измеренияКратность
HDKLIE2006000 мм200 мм80 ммHD4.05 кгм6
HDKLIE3006000 мм300 мм80 ммHD4.33 кгм6
HDKLIE4006000 мм400 мм80 ммHD4.65 кгм6
HDKLIE5006000 мм500 мм80 ммHD4.88 кгм6
HDKLIE6006000 мм600 мм80 ммHD5.03 кгм6
