Лестничные лотки

Кабельный лоток лестничного типа DAVID HDKSR60

HDKSR60
Производитель Верган
Цена по запросу. Для получения персонального предложения с учетом партнерского статуса обратитесь к своему менеджеру.
Доставка: по РФ
Самовывоз: Москва и Санкт-Петербург
Оплата: по счету или наличными

Характеристики
- хорошее охлаждение кабелей
- прочные и легкие по весу
- закруглённые кромки исключают повреждение кабеля

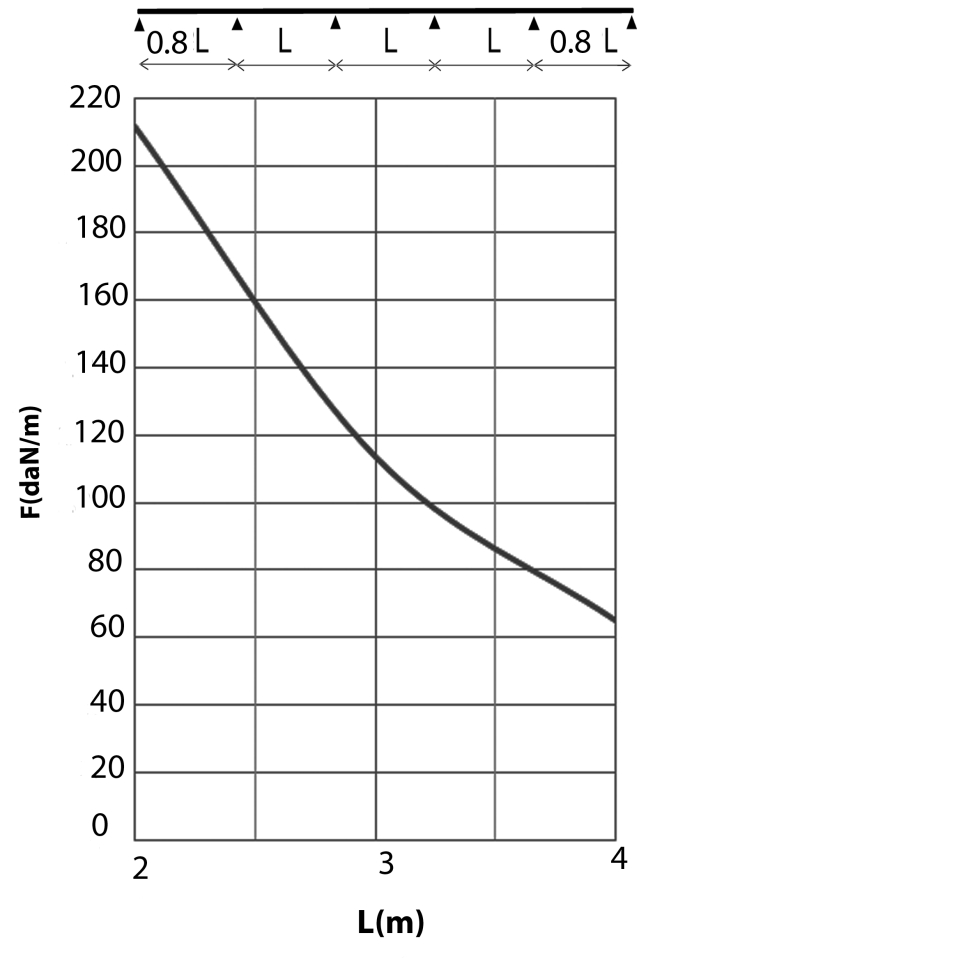

График допустимых нагрузок
В диаграмме представлены данные о равномерно распределенной допустимой нагрузке в горизонтальной плоскости, применяемой к нескольким опорам. Они соответствуют IEC 61537 / 10.3.3, вид испытаний III относительно 1/5 расстояния между опорами.


F - максимально допустимая нагрузка (даН/м)
L - расстояние между опорами (м)
макс. деформация при изгибе (м) = L/100
1 даН/м = 1 кг/м

Техническая информация
Лонжероны выполнены из труб прямоугольного профиля с сечением 60 мм x 15 мм.
Перекладины выполнены из труб диаметром 19 мм.
Перекладины и лонжероны соединяются посредством двойных фланцев через каждые 250 мм.


Характеристики

Артикулы для заказа

Артикул производителяДлинаШиринаВысотаПокрытиеВесЕд. измеренияКратность
HDKSR60.2006000 мм200 мм60 ммHD2.7 кгм6
HDKSR60.3006000 мм300 мм60 ммHD2.94 кгм6
HDKSR60.4006000 мм400 мм60 ммHD3.18 кгм6
HDKSR60.5006000 мм500 мм60 ммHD3.43 кгм6
HDKSR60.6006000 мм600 мм60 ммHD3.67 кгм6
