Проволочные лотки

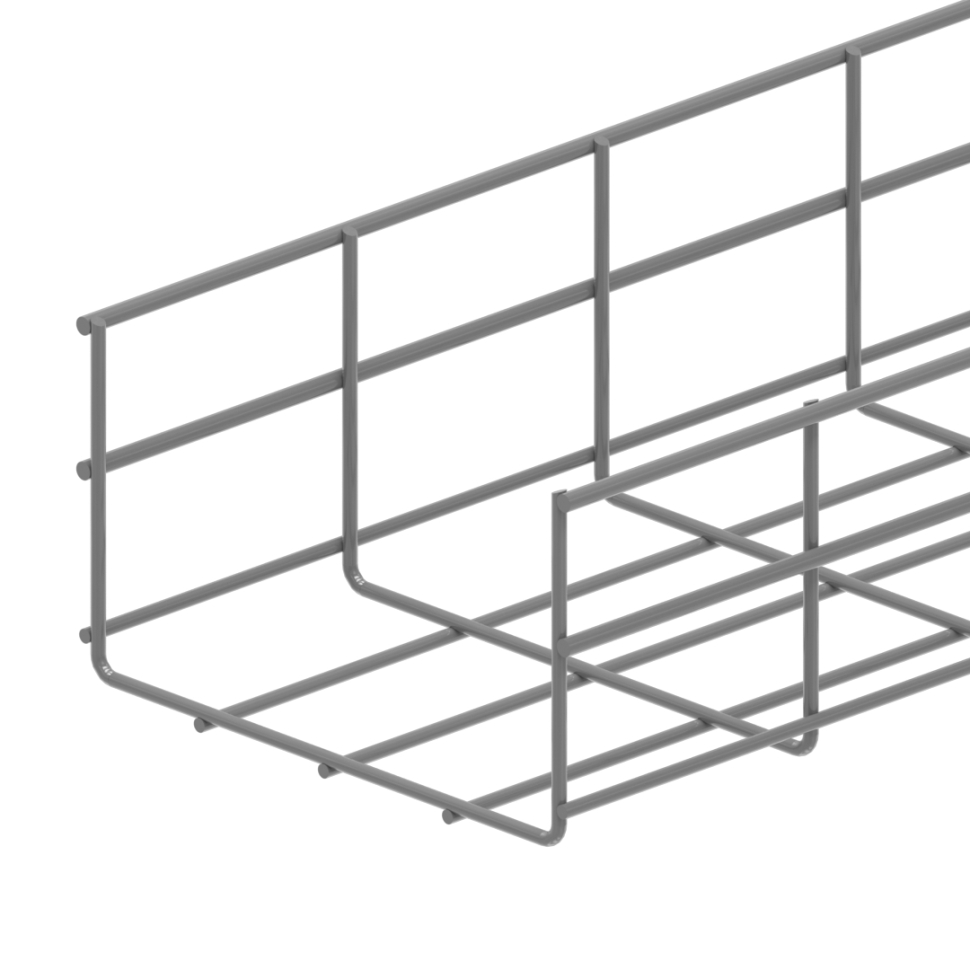

Усиленный проволочный лоток VFU110

VFU110
Производитель Верган
Цена по запросу. Для получения персонального предложения с учетом партнерского статуса обратитесь к своему менеджеру.
Доставка: по РФ
Самовывоз: Москва и Санкт-Петербург
Оплата: по счету или наличными

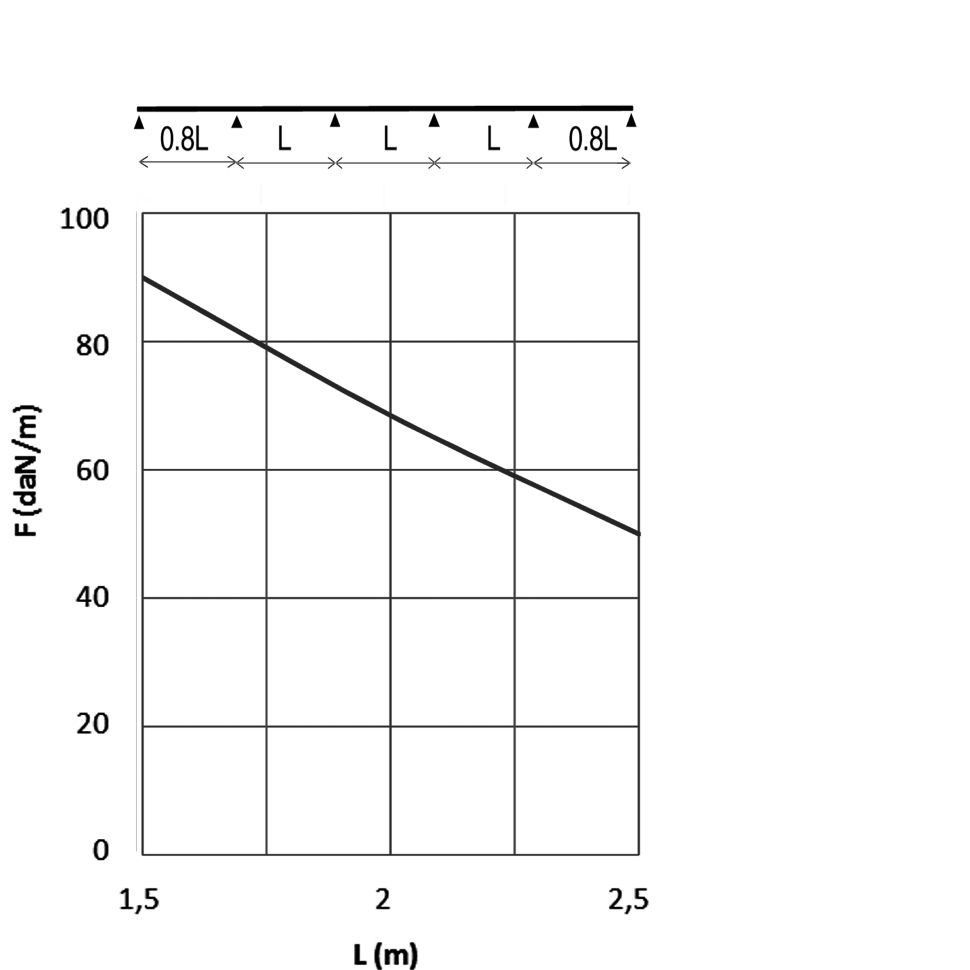

График допустимых нагрузок
В диаграмме представлены данные о равномерно распределенной допустимой нагрузке, применяемой к нескольким опорам. Они соответствуют IEC 61537 относительно 1/5 расстояния между опорами = 0,8x расстояния между опорами. Если соединитель размещается по середине пролета, уменьшение допустимых нагрузок на 0,7x нужно учитывать


F - максимально допустимая нагрузка (даН/м)
L - расстояние между опорами (м)
макс. деформация при изгибе (м) = L/100

Характеристики

Артикулы для заказа

Артикул производителяДлинаШиринаВысотаПокрытиеВесЕд. измеренияКратность
HDVFU110.2003000 мм199 мм110 ммHD1.995 кгм3
HDVFU110.3003000 мм299 мм110 ммHD2.374 кгм3
HDVFU110.4003000 мм399 мм110 ммHD2.773 кгм3
VFU110.2003000 мм199 мм110 ммPG1.78 кгм3
VFU110.3003000 мм299 мм110 ммPG2.12 кгм3
VFU110.4003000 мм399 мм110 ммPG2.47 кгм3
