Кабеленесущие системы Vergan

Усиленный проволочный лоток VFU85

VFU85
Производитель Верган
Цена по запросу. Для получения персонального предложения с учетом партнерского статуса обратитесь к своему менеджеру.
Доставка: по РФ
Самовывоз: Москва и Санкт-Петербург
Оплата: по счету или наличными

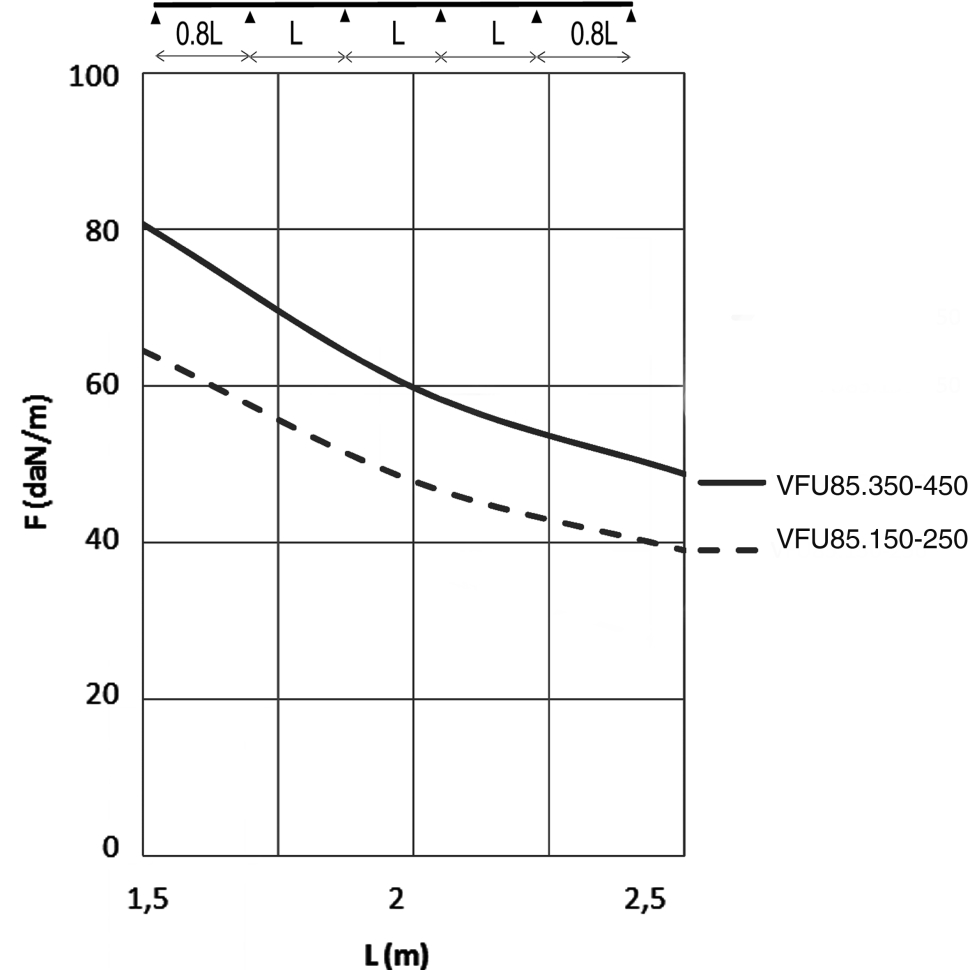

График допустимых нагрузок
В диаграмме представлены данные о равномерно распределенной допустимой нагрузке, применяемой к нескольким опорам. Они соответствуют IEC 61537 относительно 1/5 расстояния между опорами = 0,8x расстояния между опорами. Если соединитель размещается по середине пролета, уменьшение допустимых нагрузок на 0,7x нужно учитывать


F - максимально допустимая нагрузка (даН/м)
L - расстояние между опорами (м)
макс. деформация при изгибе (м) = L/100

Характеристики

Артикулы для заказа

Артикул производителяДлинаШиринаВысотаПокрытиеВесЕд. измеренияКратность
HDVFU85.1503000 мм148 мм85 ммHD1.605 кгм3
HDVFU85.2503000 мм248 мм85 ммHD1.995 кгм3
HDVFU85.3503000 мм348 мм85 ммHD2.374 кгм3
HDVFU85.4503000 мм448 мм85 ммHD2.773 кгм3
VFU85.1503000 мм148 мм85 ммPG1.43 кгм3
VFU85.2503000 мм248 мм85 ммPG1.78 кгм3
VFU85.3503000 мм348 мм85 ммPG2.12 кгм3
VFU85.4503000 мм448 мм85 ммPG2.47 кгм3
