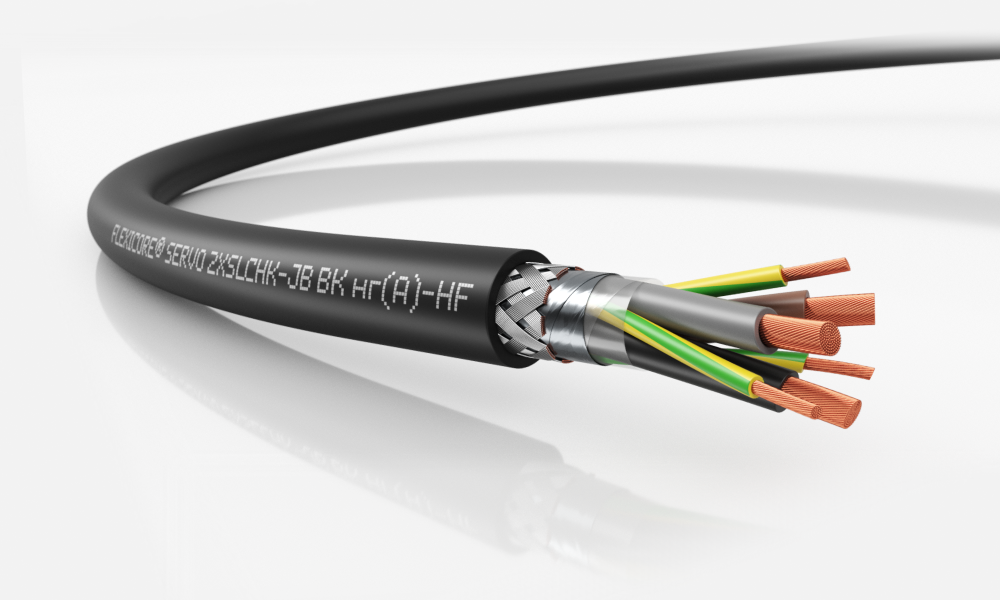

FLEXICORE® SERVO 2XSLCHK-JB BK нг(A)-HF

Кабель для электродвигателей с оптимальной электромагнитной совместимостью, низкой емкостью, двойным экраном. Конструкция с 3 симметричными жилами заземления. Цветовая маркировка жил.

Производитель Flexicore

Цена по запросу. Для получения персонального предложения с учетом партнерского статуса обратитесь к своему менеджеру.

Доставка: по РФ

Самовывоз: Москва и Санкт-Петербург

Оплата: по счету или наличными

Кабели имеют лучшую электромагнитную совместимость для сервоприводов
Высокая мощность передачи для больших скоростей
Не содержат свинца, соответствуют экологической директиве REACH, RoHS
Конструкция кабелей с низкой емкостью позволяет применять кабели между преобразователем и приводом с большой длиной
Симметричная версия 3+3 снижает синфазность электромагнитных помех
Низкая плотность дыма и токсичность дымовых газов в случае пожара

Применение

Для неподвижного применения, а также для монтажа с ограниченной подвижностью
В условиях со средним уровнем механических нагрузок
Кабель климатического исполнения У 1, 1. 1, 2, 2. 1, 3, 3.1 для эксплуатации на открытом воздухе и в помещениях с сухой или влажной средой
Стойкий к воздействию минерального масла и дизельного топлива (испытания по ГОСТ 25 018)
Кабели для соединения преобразователя частоты и электродвигателя
Бумажная и химическая промышленность
Тяжелая промышленность

Технические характеристики

Силовой и контрольный кабель
Для серводвигателей, в безгалогеновой оболочке

Условия применения

Неподвижное применение
Ограниченная подвижность

Минимальный радиус изгиба

Ограниченная подвижность: 15 х D
Неподвижное применение: 6 х D

Температурный диапазон

Ограниченная подвижность: от - 15 до +80 °C
Неподвижная прокладка: от - 50 до +90 °C

Физико-химические свойства

Стойкий к УФ-излучению

/ HTML

Структура кабеля

Жилы из медных тонких проволок, 5 класс гибкости, в соотв. с IEC 60 228, VDE 0295, ГОСТ 22483
Изоляция жил: из сшитой полимерной композиции, не содержащих галогенов в соответствии с EN 50290-2-23
Цветовая маркировка жилы в соотв. с VDE 0293−1, ГОСТ 31947
Жила заземления: G = с ж/з жилой заземления X = без жилы заземления
Концентрическая скрутка жил (при конструкции с тремя симметричными жилами заземления, они располагаются между основными жилами)
Экран: из ламинированной алюминиевой фольги и оплетки из медной луженой проволоки
Оболочка: полимерная композиция, не содержащая галогенов, цвет черный RAL 9005

Стандарты

Соответствуют требованиям ТР ТС 004/2011
Соответствуют требованиям ТРоПБ (№123- Ф3) ГОСТ 31565 ПРГП 1 б по ГОСТ IEC 60332-3-22, ПД 1 по ГОСТ IEC 61034-2, ПКА 1 и ПТПМ 2 по ГОСТ IEC 60754-1 и ГОСТ IEC 60754-2

Электрические характеристики

Номинальное напряжение

U0/U: 600/1000 В

Испытательное напряжение

4000 В

Температура короткого замыкания

+ 150 °C (< 5 сек.)

Пожаробезопасность

Не поддерживают горение при групповой прокладке категории А, обладают низким дымо- и газовыделением при горении и тлении, соответствуют классу пожарной безопасности П1б.8.1.2.1 по ГОСТ 31565

Экология

None

Характеристики

Артикулы для заказа

Артикул производителя	Диаметр (внешний)	Количество жил	Сечение
3120002164	18,3 мм	3	10 мм²
3120002236	11,9 мм	3	2.5 мм²
3120002256	11 мм	3	1.5 мм²
3120002257	14 мм	3	4 мм²
3120002258	14,9 мм	3	6 мм²
3120002259	20,7 мм	3	16 мм²
3120002260	24,5 мм	3	25 мм²
3120002261	28,1 мм	3	35 мм²
3120002262	31,6 мм	3	50 мм²
3120002263	37,8 мм	3	70 мм²
3120002264	43 мм	3	95 мм²
3120002265	46,9 мм	3	120 мм²
3120002266	51,5 мм	3	150 мм²
3120002267	58,2 мм	3	185 мм²
3120002268	64,8 мм	3	240 мм²
