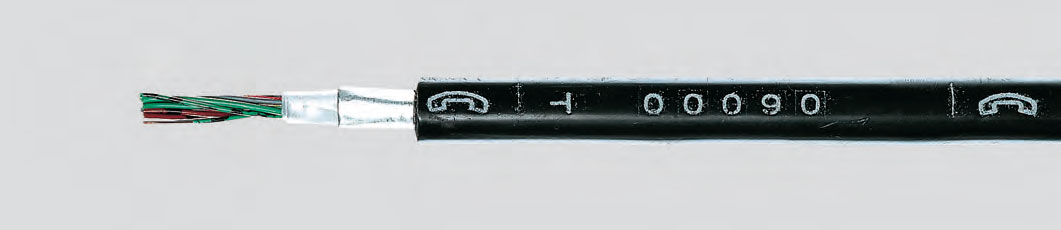

A-2Y(L)2Y

Bd кабель связи для наружной прокладки согласно VDE 0816, слоистая оболочка, без наполнителя
Производитель Helukabel
Цена по запросу. Для получения персонального предложения с учетом партнерского статуса обратитесь к своему менеджеру.
Доставка: по РФ
Самовывоз: Москва и Санкт-Петербург
Оплата: по счету или наличными
Применение
Данные кабели служат для местной связи абонентов, они используются в качестве телефонных кабелей подключения для связи переговорных пунктов с коммутатором или для связи коммутаторов друг с другом, а также в качестве соединительных кабелей в промышленных установках. Кабели местной связи предназначены для прокладки в земле, в кабельных каналах и трубах, а также для внутренней проводки. Алюминиевая фольга (L) с двусторонним покрытием полиэтиленовым кополимером, прочно соединенная с внешней полиэтиле- новой оболочкой (2Y), что обеспечивает защиту от проникновения водяных паров и поперечную водонепроницаемость. Черная полиэтиленовая внешняя оболочка устойчива к ультрафиолетовому излучению. Полиэтилен (ПЭ = 2Y) не содержит ггалоггенов.. Укказание: Кабель нельзя использовать в силовых уста- новках. Недопустимо использование кабеля с внешней ПЭ оболочкой в пожаро- и взры- воопасных производствах без принятия необходимых мер безопасности.
Технические характеристики
  • согласно DIN VDE 0816
  • Температурный диапазон
    • при монтажных и эксплуатационных изгибах от–20°C до +50°C
    • фиксированная проводка до +70°C
  • Шлейфовое сопротивление при 20°C макс. Ом/км
    • провод 0,6 мм - 130
    • провод 0,8 мм - 73,2
  • Рабочее напряжение (максимальное значение) макс. В 225
  • Испытательное напряжение
    • жила/жила U эфф. 500
    • жила/экран U эфф. 2000
  • Сопротивление изоляции мин. ГОмx км 5
  • Рабочая емкость при 800 Гц — макс. нФ/км
    • все значения 100%
      • провод 0,6 мм 52
      • провод 0,8 мм 55
    • все значения 95%
      • провод 0,6 мм 50
      • провод 0,8 мм 53
    • все значения 80%
      • провод 0,6 мм 48
      • провод 0,8 мм 50
  • Емкостные связи при 800 Гц — макс. пФ/300 м
    • все значения k1
      • 100% 800
      • 98% 400
    • все значения k9...12
      • 100% 300
      • 98% 100
  • Затухание в магистральной линии при 800 Гц — дБ/км
    • провод 0,6 мм - 1,04
    • провод 0,8 мм - 0,78
  • Волновое сопротивление магистрального контура при 800 Гц Ом
    • провод 0,6 мм - 720
    • провод 0,8 мм - 520
  • Минимальный радиус изгиба около 10 x Ø кабеля
  • Устойчивость к излучению до 80 x 106 кДж/кг (до 80 Мрад)
/ TEXT
Структура кабеля
  • Неизолированный сплошной медный провод 0,6 и 0,8 мм
  • Изоляция жил из ПЭ (2Y), толщина стенки согласно DIN VDE 0816 таблица 4
  • Маркировка жил четверки черными кольцами
  • 4 жилы скручены в звездную четверку
  • 5 четверок скручено в стреньгу, по 5 или по 10 стреньг скручено в основной жгут, стреньги и основные жгуты скручены в кабельный сердечник
  • Кабельный сердечник обмотан несколькими слоями пластиковой ленты
  • Внешняя слоистая оболочка (L)2Y представляет собой алюминиевую ленту, покрытую пластмассой, сшитую с полиэтиленовой оболочкой (2Y), цвет оболочки черный
  • непрерывная маркировка оболочки, телефонный аппарат, нанесен метраж, цвет белый

Характеристики

Артикулы для заказа

Артикул производителяТип кабеляТипоразмерДиаметр (внешний)Вес медиВес кабеля
34100A-2Y(L)2Y2 x 2 x 0,681182
34101A-2Y(L)2Y4 x 2 x 0,61023127
34102A-2Y(L)2Y6 x 2 x 0,611,534132
34103A-2Y(L)2Y10 x 2 x 0,612,557171
34104A-2Y(L)2Y20 x 2 x 0,615,5113268
34105A-2Y(L)2Y30 x 2 x 0,617,5170358
34106A-2Y(L)2Y40 x 2 x 0,619,5226438
34107A-2Y(L)2Y50 x 2 x 0,621283531
34108A-2Y(L)2Y70 x 2 x 0,624,5396712
34109A-2Y(L)2Y100 x 2 x 0,628565950
34110A-2Y(L)2Y150 x 2 x 0,6338481348
34111A-2Y(L)2Y200 x 2 x 0,63711311758
34112A-2Y(L)2Y250 x 2 x 0,640,514142137
34113A-2Y(L)2Y300 x 2 x 0,64416962533
34114A-2Y(L)2Y350 x 2 x 0,647,519792954
34115A-2Y(L)2Y400 x 2 x 0,65022623342
34130A-2Y(L)2Y2 x 2 x 0,81120102
34131A-2Y(L)2Y4 x 2 x 0,81240158
34132A-2Y(L)2Y6 x 2 x 0,81360179
34133A-2Y(L)2Y10 x 2 x 0,814,5101241
34134A-2Y(L)2Y20 x 2 x 0,818201393
34135A-2Y(L)2Y30 x 2 x 0,821302540
34136A-2Y(L)2Y40 x 2 x 0,823402675
34137A-2Y(L)2Y50 x 2 x 0,825,5503842
34138A-2Y(L)2Y70 x 2 x 0,8297041105
34139A-2Y(L)2Y100 x 2 x 0,83410051524
34140A-2Y(L)2Y150 x 2 x 0,84015082208
34141A-2Y(L)2Y200 x 2 x 0,846,520112915
34142A-2Y(L)2Y250 x 2 x 0,85125143575
34143A-2Y(L)2Y300 x 2 x 0,85330164232
34144A-2Y(L)2Y350 x 2 x 0,856,535194940
34145A-2Y(L)2Y400 x 2 x 0,86040225565
34146A-2Y(L)2Y500 x 2 x 0,86850276955
34147A-2Y(L)2Y600 x 2 x 0,87360328240
1) соответствует, по крайней мере, для двух четверок. 2) В местном кабеле, содержащем более 100 двойных жил, не нужно выполнять проверку жила/жила. Диаметр кабеля 0,4 мм по заявке.
