Кабели и провода Helukabel

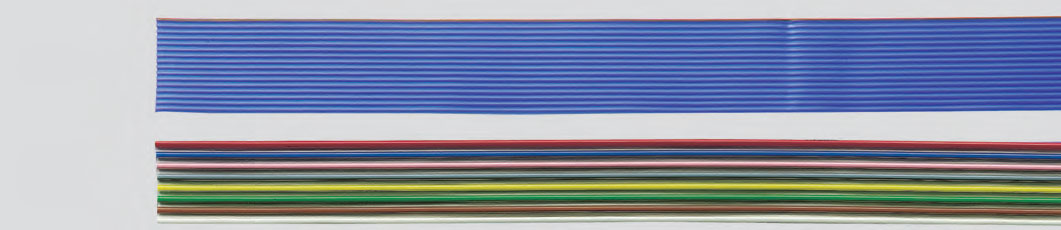

Плоская лента

Тип L, тип L AWG 28 и тип D
Производитель Helukabel
Цена по запросу. Для получения персонального предложения с учетом партнерского статуса обратитесь к своему менеджеру.
Доставка: по РФ
Самовывоз: Москва и Санкт-Петербург
Оплата: по счету или наличными
Применение
Кабели используются в качестве соеди- нительных проводов в электронике, упра- вляющей и регулировочной технике, а также в других областях, где требуется быстрое, экономящее пространство соединение. Кабели отличаются превосходной гибкостью.
Технические характеристики

Структура кабеля Тип L (провода)

  • Специальный плоский ленточный кабель с ПВХ
  • голые медные проводники, многопроволочный, соответствуют стандартам DIN VDE 0295 класс 5, BS 6360 класс 5
  • Изоляция жил из ПВХ, не возгорается
  • шаг растра 2,54 мм (средний отступ проводника)
  • повышенная жаростойкость
  • жилы разного цвета
  • Номинальное напряжение
    • 0,14 мм2 = 350 В
    • от 0,25 до 0,75 мм2 = 600 В
  • Испытательное напряжение
    • 0,14 мм2 = 1200 В
    • от 0,25 до 0,75 мм2 = 2000 В

Структура кабеля ТипL AWG28 (провод)

  • Специальный плоский ленточный кабель с ПВХ
  • Медные луженые провода, 7 x 0,127
  • Изоляция жил из ПВХ, трудно возгорается
  • шаг растра 1,27 мм (средний отступ проводника)
  • Жилы сварены, легко отделяются друг от друга
  • выдерживает температуру до 105°C
  • Жилы одноцветные с цветными кодовыми штрихами с одной стороны
  • Номинальное напряжение 300 В
  • Испытательное напряжение 2000 В
  • самозатухающий и не распространяющий горение согласно DIN VDE 0482 часть 265-2-1/EN 50265-2-1/IEC 60332-1 (соответствует DIN VDE 0472 часть 804 вид испытания B)

Структура кабеля Тип D (сплошной)

  • Специальный плоский ленточный кабель с ПВХ
  • Медный сплошной, луженый 0,5 мм 1
  • Изоляция жил из ПВХ
  • Жилы сварены, легко отделяются друг от друга
  • шаг растра 2,5 мм (средний отступ проводника)
  • жилы разного цвета
  • Номинальное напряжение 500 В
  • Испытательное напряжение 1500 В
/ TEXT
Структура кабеля

    Характеристики

    Артикулы для заказа

    Артикул производителяТип кабеляТипоразмерВес медиВес кабеля
    44001плоская лента2 x 0,142,77
    44002плоская лента3 x 0,14411
    44003плоская лента4 x 0,145,414
    44004плоская лента5 x 0,146,718
    44005плоская лента6 x 0,148,121
    44006плоская лента7 x 0,149,425
    44007плоская лента8 x 0,1410,728
    44008плоская лента9 x 0,1413,432
    44009плоская лента10 x 0,1414,435
    44010плоская лента11 x 0,1415,339
    44011плоская лента12 x 0,1416,142
    44012плоская лента16 x 0,1421,556
    44013плоская лента20 x 0,142770
    44014плоская лента4 x 0,259,621
    44015плоская лента5 x 0,251226
    44016плоская лента6 x 0,2514,431
    44017плоская лента7 x 0,2516,836
    44018плоская лента8 x 0,2519,242
    44019плоская лента10 x 0,252452
    44020плоская лента12 x 0,2528,862
    44021плоская лента16 x 0,2538,483
    44022плоская лента20 x 0,2548104
    44023плоская лента4 x 0,519,238
    44024плоская лента5 x 0,52448
    44025плоская лента6 x 0,528,857
    44026плоская лента7 x 0,533,666
    44027плоская лента8 x 0,538,476
    44028плоская лента10 x 0,54895
    44029плоская лента12 x 0,558114
    44030плоская лента16 x 0,577151
    44031плоская лента20 x 0,5101190
    44032плоская лента4 x 0,752952
    44033плоская лента5 x 0,753664
    44034плоская лента6 x 0,7543,277
    44035плоская лента7 x 0,755090
    44036плоская лента8 x 0,7558103
    44037плоская лента10 x 0,7572130
    44038плоская лента12 x 0,7586155
    44039плоская лента16 x 0,75112206
    44040плоская лента20 x 0,75151260
    44041плоская лента10 x 0,0813,430
    44042плоская лента14 x 0,081850
    44043плоская лента16 x 0,082053
    44044плоская лента20 x 0,082565
    44045плоская лента26 x 0,083275
    44046плоская лента34 x 0,084390
    44047плоская лента40 x 0,0848125
    44048плоская лента48 x 0,0859145
    44049плоская лента2 x 0,5/1.11010
    44050плоская лента3 x 0,5/1.11414
    44051плоская лента4 x 0,5/1.11917
    44052плоская лента5 x 0,5/1.12421
    44053плоская лента6 x 0,5/1.12925
    44054плоская лента7 x 0,5/1.13429
    44055плоская лента8 x 0,5/1.13833
    44056плоская лента9 x 0,5/1.14237
    44057плоская лента10 x 0,5/1.14841
    44058плоская лента11 x 0,5/1.15647
    Стандартный цветтовой ккод (не соответствует DIN 47100) 1 белый 17 бело-красный 34 желто-красный 2 коричневый 18 бело-черный 35 желто-черный 3 зеленый 19 коричнево-зеленый 36 красно-черный 4 желтый 20 коричнево-желтый 37 красно-синий 5 серый 21 коричнево-серый 38 красно-серый 6 розовый 22 коричнево-розовый 39 серо-синий 7 синий 23 коричнево-синий 40 серо-черный 8 красный 24 коричнево-красный 41 розово-серый 9 черный 25 коричнево-черный 42 розово-синий 10 фиолетовый 26 зелено-серый 43 розово-красный 11 бело-коричневый 27 зелено-розовый 44 розово-черный 12 бело-зеленый 28 зелено-синий 45 фиолетово-белый 13 бело-желтый 29 зелено-красный 46 фиолетово-желтый 14 бело-серый 30 зелено-черный 47 фиолетово-красный 15 бело-розовый 31 желто-серый 48 фиолетово-черный 16 бело-синий 32 желто-розовый 49 сине-черный 33 желто-синий Первый цвет - основной, второй - кольцевая маркировка.
