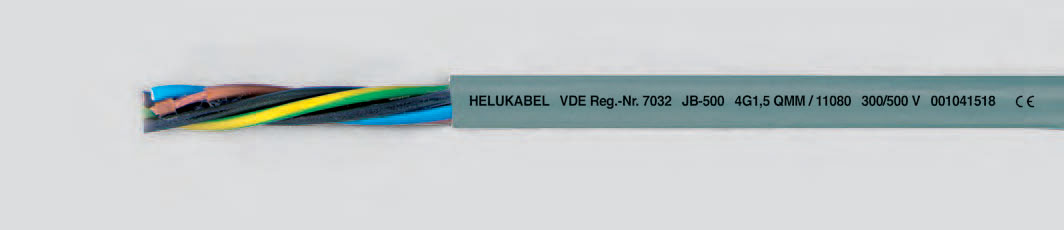

JB-500

Гибкий кабель с цифровой маркировкой

Производитель Helukabel

Цена по запросу. Для получения персонального предложения с учетом партнерского статуса обратитесь к своему менеджеру.

Доставка: по РФ

Самовывоз: Москва и Санкт-Петербург

Оплата: по счету или наличными

Применение

Для подвижного использования при средних механических напряжениях со свободным движением без растягивающего напряжения или при принудительных перемещениях в сухих помещениях и помещениях с влаж ностью, но не подходит для применения на открытом пространстве в качестве измерительного или управляющего кабеля. Применяется в производственном оборудовании, поточных и производственных линиях, а также в системах очистки воздуха и сталелитейном производстве. Предназначенная для заземления жила расположена в верхнем слое повива, непосредственно под внешней оболочкой кабеля. Кабель серии JB подходит для применения в любом оборудовании, которое эксплуатируется при повышенной влажности, но не должен использоваться в открытом пространстве.

Технические характеристики

Cпециальный кабель управления из ПВХ
в соответствии с DIN VDE 0245, 0281, 0293, 0295

Пределы допустимой температуры окружающей среды кабеля
- при монтажных и эксплуатационных изгибах от – 5°C до +80°C
- при условии эксплуатации в фиксированном (неподвижном) состоянии от –40°C до +80°C
Номинальное напряжение U₀/U — 300/500 В
Испытательное напряжение, переменный ток 50 Гц — 4000 B
Сопротивление изоляции не менее — 20 МОм х км
Минимальный радиус изгиба кабеля — 7,5 х диаметр кабеля
Устойчивость к воздействию ионизирующего излучения — до 80 x 10⁶ сДж/кг (до 80 Мрад)

Применяемые при производстве материалы не содержат силикон и кадмий, а также вещества мешающие нанесению лаковых покрытий.

/ TEXT

Структура кабеля

голые медные проводники многопроволочные в соотв. DIN VDE 0295 кл. 5, BS 6360 кл. 5, а также IEC 60228 кл. 5
специальная ПВХ изоляция жил в соответствии с Z 7225
цветная кодировка изоляции согласно JB/OB цветных кодов и DIN VDE 0293
на жиле заземления изоляция зелено-желтой расцветки
жилы скручены по длине с оптимальным шагом длины скрутки
специальная внешняя оболочка из смеси TM2 в соответствии с DIN VDE 0281 раздел 1, серого цвета (RAL 7001)
устойчив к маслам характеристики химической устойчивости см. в таблице технической информации
самозатухающий и трудновоспламеняющийся ПВХ пластикат, в соответствии со стандартами DIN VDE 0482 часть 265-2-1/ EN 50265-2-1/IEC 60332-1 (а также DIN VDE 0472 часть 804 метод испытаний В)

Характеристики

EMC 0

Артикулы для заказа

Артикул производителя	Тип кабеля	Типоразмер	Диаметр (внешний)	Вес меди	Вес кабеля
11001 OB	JB-500	2 x 0,5*	4,8	9,6	40
11002	JB-500	ЗG 0,5*	5,1	14,4	46
11003 OB	JB-500	3 x 0,5*	5,1	14,4	46
11004	JB-500	4G 0,5*	5,7	19,2	56
11005 OB	JB-500	4 x 0,5*	5,7	19,2	56
11006	JB-500	5G 0,5*	6,2	24	65
11007 OB	JB-500	5 x 0,5*	6,2	24	65
11008	JB-500	6G 0,5	6,7	29	75
11009	JB-500	7G 0,5	7,4	34	80
11010 OB	JB-500	7 x 0,5	7,4	34	84
11011	JB-500	8G 0,5	8	38	97
11012	JB-500	10G 0,5	8,8	48	116
11013	JB-500	12G 0,5	9,1	58	135
11014	JB-500	14G 0,5	9,5	67	150
11015	JB-500	16G 0,5	10	77	172
11016	JB-500	21G 0,5	11,8	101	240
11017	JB-500	24G 0,5	12,8	128	265
11018	JB-500	27G 0,5	13,2	130	290
11019	JB-500	30G 0,5	13,5	144	310
11020	JB-500	35G 0,5	14,7	168	370
11021	JB-500	40G 0,5	15,8	192	434
11022	JB-500	52G 0,5	17,3	250	534
11026 OB	JB-500	2 x 0,75*	5,2	14,4	46
11027	JB-500	ЗG 0,75*	5,5	21,6	54
11028 OB	JB-500	3 x 0,75*	5,5	21,6	54
11029	JB-500	4G 0,75*	6,2	28,8	66
11030 OB	JB-500	4 x 0,75*	6,2	28,8	66
11031	JB-500	5G 0,75*	6,8	36	80
11032 OB	JB-500	5 x 0,75*	6,8	36	80
11033	JB-500	6G 0,75	7,5	43,2	99
11034	JB-500	7G 0,75	8,1	50	110
11035 OB	JB-500	7 x 0,75	8,1	50	110
11036	JB-500	8G 0,75	8,9	58	130
11037	JB-500	9G 0,75	9,5	65	153
11038	JB-500	10G 0,75	9,6	72	162
11039	JB-500	12G 0,75	9,9	86	179
11040	JB-500	15G 0,75	11,2	108	218
11041	JB-500	18G 0,75	11,9	130	257
11042	JB-500	21G 0,75	13,3	151	320
11043	JB-500	25G 0,75	14,5	180	365
11044	JB-500	32G 0,75	15,6	230	455
11045	JB-500	40G 0,75	17,6	288	595
11046	JB-500	50G 0,75	19,8	360	699
11050 OB	JB-500	2 x 1*	5,5	19,2	60
11051	JB-500	ЗG 1*	6	27	72
11052 OB	JB-500	3 x 1*	6	29	72
11053	JB-500	4G 1*	6,6	38,4	86
11054 OB	JB-500	4 x 1*	6,6	38,4	86
11055	JB-500	5G 1*	7,2	48	104
11056 OB	JB-500	5 x 1*	7,2	48	104
11057	JB-500	6G 1	8	58	125
11058 OB	JB-500	6 x 1	8	58	125
11059	JB-500	7G 1	8,6	67	141
11060 OB	JB-500	7 x 1	8,6	67	141
11061	JB-500	8G 1	9,4	77	175
11062	JB-500	9G 1	10,1	87	200
11063	JB-500	10G 1	10,4	96	207
11064	JB-500	12G 1	10,7	115	230
11065	JB-500	14G 1	11,3	134	271
11066	JB-500	16G 1	12	154	300
11067	JB-500	18G 1	12,7	173	343
11068	JB-500	20G 1	13,5	192	375
11069	JB-500	24G 1	14,7	230	468
11070	JB-500	25G 1	15,6	240	485
11071	JB-500	34G 1	17,4	326	650
11072	JB-500	48G 1	19,4	461	819
11073	JB-500	56G 1	21,5	538	920
11077 OB	JB-500	2 x 1,5*	6,3	29	70
11078	JB-500	ЗG 1,5*	6,7	43	90
11079 OB	JB-500	3 x 1,5*	6,7	43	90
11080	JB-500	4G 1,5*	7,3	58	109
11081 OB	JB-500	4 x 1,5*	7,3	58	109
11082	JB-500	5G 1,5*	8,2	72	131
11083 OB	JB-500	5 x 1,5*	8,2	72	131
11084	JB-500	6G 1,5	8,9	86,4	157
11085	JB-500	7G 1,5	9,8	101	184
11086 OB	JB-500	7 x 1,5	9,8	101	184
11087	JB-500	8G 1,5	10,6	115	216
11088	JB-500	11G 1,5	12,1	158	300
11089	JB-500	12G 1,5	12,1	173	309
11090	JB-500	14G 1,5	12,9	202	345
11091	JB-500	16G 1,5	13,6	230	386
11092	JB-500	18G 1,5	14,5	259	440
11093	JB-500	20G 1,5	15,2	288	490
11094	JB-500	25G 1,5	17,8	360	620
11095	JB-500	32G 1,5	19,1	461	790
11096	JB-500	34G 1,5	19,8	490	830
11097	JB-500	42G 1,5	21,4	605	1007

G = с желто-зеленой жилой X =без желто-зеленой жилы (OB) * с рег. № VDE
