Гибкие кабели управления

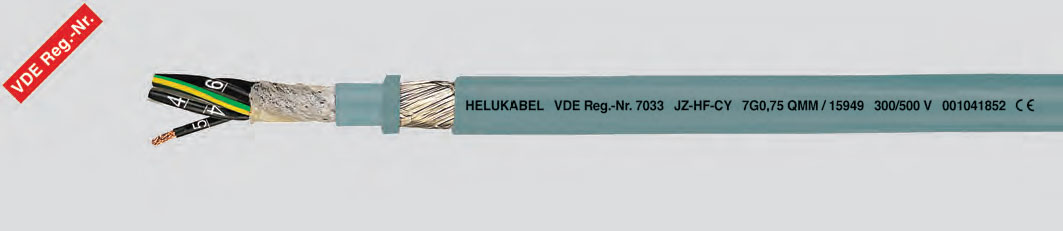

JZ-HF-CY

сверхгибкий экранированный кабель управления для цепей передачи энергии
Производитель Helukabel
Цена по запросу. Для получения персонального предложения с учетом партнерского статуса обратитесь к своему менеджеру.
Доставка: по РФ
Самовывоз: Москва и Санкт-Петербург
Оплата: по счету или наличными
Применение

Применяется во всех типах оборудования, например, роботах, подвижном оборудовании, где необходимо постоянно обеспечивать подвижность. HELUKABEL JZ-HF-CY предлагается как оптимальный в качестве измерительного или управляющего кабеля. Этот экранированный кабель идеален для передачи информационных сигналов при наличии внешних помех в приборостроении и машиностроении.

**EMC = электромагнитная совместимость

Примечание: для обеспечения электромагнитной совместимости мы рекомендуем использовать большую площадь контакта медного экранирующего слоя

– самозатухающий и трудновоспламеняющийся ПВХ-пластикат, испытанный по методу В в соответствии со стандартами VDE 0472 раздел 804 и IEC 60332-1

Технические характеристики

Кабель управления со специальной изоляцией из ПВХ-пластиката, высокой гибкости, экранированный
в соответствии с DIN VDE 0281 часть 13

  • Температурный диапазон
    • при изгибах от – 5°С до +80°С
    • неподвижно от –40°С до +80°С
  • Номинальное напряжение U0/U — 300/500 В
  • Испытательное напряжение, переменный ток, 50 Гц — 4000 В
  • Сопротивление изоляции не менее 20 МОм x км
  • Минимальный радиус изгиба кабеля — 10 x диаметр кабеля
  • Устойчивость к излучению до 80 x 106 сДж/кг (до 80 Мрад)

Применяемые при производстве материалы не содержат силикон и кадмий, а также вещества мешающие нанесению лаковых покрытий.

/ TEXT
Структура кабеля
  • голые медные проводники, свитые согл. DIN VDE 0295 кл. 6 столбец 4 и IEC 60228 кл. 6
  • специальная ПВХ-изоляция жил с улучшенным скольжением в соответствии с Z 7225
  • изоляция жил черного цвета с нанесенной по всей длине белой цифровой маркировкой согласно DIN VDE 0293, на жиле заземления изоляция желто-зеленой расцветки
  • жилы скручены по длине с оптимальным шагом длины скрутки
  • повышенная подвижность жилы
  • внутренняя оболочка из ПВХ
  • экранирующий слой из луженой медной проволоки с пересекающимися синтетическими волокнами для обеспечения повышенной гибкости
  • плотность оплетки не менее 85%
  • специальная внешняя оболочка TM2 согл. DIN VDE 0281 раздел 1, серого цвета
  • маслобензостойкость - см. таблицу в разделе технической информации

Характеристики

Артикулы для заказа

Артикул производителяТип кабеляТипоразмерДиаметр (внешний)Вес медиВес кабеля
15151JZ-HF-CY34G 1,5*24,27021020
15152JZ-HF-CY42G 1,5*25,88671227
15153JZ-HF-CY50G 1,5*289701445
15154JZ-HF-CY61G 1,5*30,610281724
15155JZ-HF-CYЗG 412,7178292
15156JZ-HF-CY4G 413,9222372
15157JZ-HF-CY5G 415,3328448
15158JZ-HF-CY4G 615,7305526
15159JZ-HF-CY5G 6*17,1441632
15160JZ-HF-CY4G 10*20,8485838
15161JZ-HF-CY5G 10*22,8610998
15162JZ-HF-CY4G 16*22,98401225
15163JZ-HF-CY5G 16*25,710501560
15876JZ-HF-CY14G 0,511,9101332
15877JZ-HF-CY16G 0,512,7126388
15878JZ-HF-CY21G 0,514,5165500
15879JZ-HF-CY30G 0,516,3236515
15880JZ-HF-CY34G 0,516,4267530
15881JZ-HF-CY36G 0,517283572
15882JZ-HF-CY42G 0,5*18,8330605
15883JZ-HF-CY50G 0,5*20,8393742
15885JZ-HF-CY10G 0,7512,396327
15886JZ-HF-CY14G 0,7513,1163426
15887JZ-HF-CY16G 0,7513,9187487
15888JZ-HF-CY20G 0,7515,2216551
15889JZ-HF-CY21G 0,7515,9272590
15890JZ-HF-CY30G 0,75*17,8414650
15891JZ-HF-CY34G 0,75*19,4473685
15892JZ-HF-CY36G 0,75*20500740
15893JZ-HF-CY42G 0,75*20,6583800
15894JZ-HF-CY50G 0,75*22,7695954
15925JZ-HF-CYЗG 2,510,5140215
15926JZ-HF-CY4G 2,511,2169264
15927JZ-HF-CY5G 2,512,7194344
15928JZ-HF-CY7G 2,514,8234410
15929JZ-HF-CY12G 2,5*18364721
15930OZJZ-HF-CY2 x 0,56,93090
15931JZ-HF-CYЗG 0,57,238115
15932JZ-HF-CY4G 0,57,848140
15933JZ-HF-CY5G 0,58,364168
15934JZ-HF-CY7G 0,59,670217
15935JZ-HF-CY12G 0,511,396274
15936JZ-HF-CY18G 0,513,5141445
15937JZ-HF-CY20G 0,514157497
15938JZ-HF-CY25G 0,515,8196505
15945 OZJZ-HF-CY2 x 0,757,349105
15946JZ-HF-CYЗG 0,757,858128
15947JZ-HF-CY4G 0,758,375184
15948JZ-HF-CY5G 0,759,183200
15949JZ-HF-CY7G 0,7510,285269
15950JZ-HF-CY12G 0,7512,6140366
15951JZ-HF-CY18G 0,7514,5211547
15952JZ-HF-CY25G 0,75*17,3322600
15961 OZJZ-HF-CY2 x 17,856115
15962JZ-HF-CYЗG 18,166142
15963JZ-HF-CY4G 18,780196
15964JZ-HF-CY5G 19,5114271
15965JZ-HF-CY7G 110,9129307
15966JZ-HF-CY12G 113,1235474
15967JZ-HF-CY18G 115,4309622
15968JZ-HF-CY25G 1*18,6417828
15969JZ-HF-CY34G 1*20,65191049
15970JZ-HF-CY41G 1*22,16351257
15971JZ-HF-CY50G 1*24,17351437
15972JZ-HF-CY65G 1*32,29321823
15976 OZJZ-HF-CY2 x 1,58,375170
15977JZ-HF-CYЗG 1,58,790203
15978JZ-HF-CY4G 1,59,5112243
15979JZ-HF-CY5G 1,510,2132288
15980JZ-HF-CY7G 1,512,2218403
15981JZ-HF-CY12G 1,514,5309592
15982JZ-HF-CY18G 1,516,9481844
15983JZ-HF-CY25G 1,5*20,65841155

Указание

При нестандартном применении, например, с необычно высокой скоростью рабочих процессов и, соответственно, высокой механической нагрузке, рекомендуем заполнить наш специально разработанный опросный лист по энергонаправляющим системам.

G = с желто-зеленой жилой
X =без желто-зеленой жилы
OZ = Без заземляющей желто-зеленой жилы

При применении в тяговых цепях необходимо придерживаться имеющихся инструкций по прокладке.
