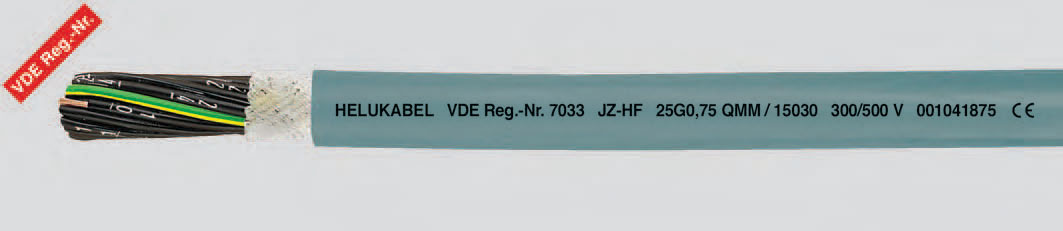

JZ-HF

гибкий кабель управления с цифровой маркировкой, для цепей передачи энергии

Производитель Helukabel

Цена по запросу. Для получения персонального предложения с учетом партнерского статуса обратитесь к своему менеджеру.

Доставка: по РФ

Самовывоз: Москва и Санкт-Петербург

Оплата: по счету или наличными

Применение

HELUKABEL JZ-HF идеально подходит для использования в приборостроении, роботостроении, машиностроении и любых других областях, где предъявляются высокие требования к гибкости кабеля. Этот кабель показывает превосходные результаты при использовании для цепей передачи энергии.

Технические характеристики

Специальный кабель управления из ПВХ, благодаря особой конструкции и структуре – высокая гибкость для специальных применений
соответствует DIN VDE 0281 часть 13

Температурный диапазон
- при монтажных и эксплуатационных изгибах от – 5°C до +80°C
- при условии эксплуатации в фиксированном (неподвижном) состоянии от –40°C до +80°C
Номинальное напряжение U₀/U — 300/500 В
Испытательное напряжение, переменный ток 50 Гц — не менее 0,5 мм²4000 В
Сопротивление изоляциине менее 20 МОм x км
Минимальный радиус изгиба при эксплуатации в неподвижном состоянии 7,5 х диаметр кабеля
Устойчивость к воздействию ионизирующего излучения — до 80 x 10⁶ сДж/кг (до 80 Мрад)

/ TEXT

Структура кабеля

голые медные проводники многопроволочные в соотв. DIN VDE 0295 кл. 6, BS 6360 кл. 6, а также IEC 60228 кл. 6
специальная ПВХ-изоляция жил в соответствии с Z 7225, для улучшения скольжения жил
черная изоляция жил с нанесенной по всей длине белой цифровой маркировкой в соответствии с DIN VDE 0293
на жиле заземления изоляция желто-зеленой расцветки
жилы скручены по длине с оптимальным шагом длины скрутки
специальная внешняя оболочка TM2 в соответствии с DIN VDE 0281 раздел 1, серого цвета
маслостойкость – см. в таблице раздела технической информации
самозатухающий и трудновоспламеняющийся ПВХ пластикат, в соответствии со стандартами DIN VDE 0482 часть 265-2-1/ EN 50265-2-1/IEC 60332-1 (а также DIN VDE 0472 часть 804 метод испытаний В)

Характеристики

EMC 0

Артикулы для заказа

Артикул производителя	Тип кабеля	Типоразмер	Диаметр (внешний)	Вес меди	Вес кабеля
15001 OZ	JZ-HF	2 x 0,5	5	9,6	46
15002	JZ-HF	ЗG 0,5	5,3	14	57
15003	JZ-HF	4G 0,5	5,7	19	70
15004	JZ-HF	5G 0,5	6,4	24	93
15005	JZ-HF	7G 0,5	7,5	34	127
15006	JZ-HF	10G 0,5	9,1	48	161
15007	JZ-HF	12G 0,5	9,2	58	177
15008	JZ-HF	14G 0,5	9,8	67	213
15009	JZ-HF	16G 0,5	10,3	77	260
15010	JZ-HF	18G 0,5	11,1	86	284
15011	JZ-HF	20G 0,5	11,6	96	318
15012	JZ-HF	25G 0,5	13,4	120	363
15013	JZ-HF	30G 0,5	13,7	144	432
15014	JZ-HF	34G 0,5	15	163	487
15015	JZ-HF	36G 0,5	15	173	518
15016	JZ-HF	42G 0,5	16,1	202	575
15017	JZ-HF	50G 0,5	17,9	240	675
15018	JZ-HF	61G 0,5	19,6	290	829
15019 OZ	JZ-HF	2 x 0,75	5,4	14,4	58
15020	JZ-HF	ЗG 0,75	5,7	22	73
15021	JZ-HF	4G 0,75	6,4	29	77
15022	JZ-HF	5G 0,75	7	36	119
15023	JZ-HF	7G 0,75	8,3	50	165
15024	JZ-HF	10G 0,75	10,1	72	216
15025	JZ-HF	12G 0,75	10,2	86	247
15026	JZ-HF	14G 0,75	10,9	101	284
15027	JZ-HF	16G 0,75	11,5	115	320
15028	JZ-HF	18G 0,75	12,1	130	356
15029	JZ-HF	20G 0,75	12,8	144	453
15030	JZ-HF	25G 0,75	14,9	180	498
15031	JZ-HF	30G 0,75	15,2	216	510
15032	JZ-HF	34G 0,75	16,6	245	550
15033	JZ-HF	36G 0,75	16,6	259	570
15034	JZ-HF	42G 0,75	18,1	302	600
15035	JZ-HF	50G 0,75	20	360	700
15036	JZ-HF	61G 0,75	23,3	432	820
15037OZ	JZ-HF	2 x 1	5,7	19	65
15038	JZ-HF	ЗG 1	6	29	84
15039	JZ-HF	4G 1	6,8	38	113
15040	JZ-HF	5G 1	7,4	48	137
15041	JZ-HF	7G 1	8,8	67	192
15042	JZ-HF	10G 1	10,7	96	251
15043	JZ-HF	12G 1	10,8	115	295
15044	JZ-HF	14G 1	11,6	134	337
15045	JZ-HF	16G 1	12,2	154	379
15046	JZ-HF	18G 1	13	173	420
15047	JZ-HF	20G 1	13,6	192	480
15048	JZ-HF	25G 1	15,8	240	600
15049	JZ-HF	30G 1	16,4	288	695
15050	JZ-HF	34G 1	17,8	326	777
15051	JZ-HF	36G 1	17,8	346	825
15052	JZ-HF	41G 1	19,3	403	926
15053	JZ-HF	50G 1	21,2	480	1092
15054	JZ-HF	65G 1	23,7	624	1400
15055OZ	JZ-HF	2 x 1,5	6,4	29	91
15056	JZ-HF	ЗG 1,5	6,8	43	117
15057	JZ-HF	4G 1,5	7,4	58	147
15058	JZ-HF	5G 1,5	8,3	72	181
15059	JZ-HF	7G 1,5	9,9	101	273
15060	JZ-HF	10G 1,5	11,9	144	344
15061	JZ-HF	12G 1,5	12,1	173	391
15062	JZ-HF	14G 1,5	12,9	202	457
15063	JZ-HF	16G 1,5	13,6	230	523
15064	JZ-HF	18G 1,5	14,5	259	590
15065	JZ-HF	20G 1,5	15,2	288	650
15066	JZ-HF	25G 1,5	17,8	360	801
15067	JZ-HF	30G 1,5	18,2	432	958
15068	JZ-HF	34G 1,5	19,7	490	1084
15069	JZ-HF	36G 1,5	19,7	518	1135
15070	JZ-HF	42G 1,5	21,5	605	1290
15071	JZ-HF	50G 1,5	23,7	720	1521
15072	JZ-HF	60G 1,5	25,3	864	1885
15073OZ	JZ-HF	2 x 2,5	7,7	43	130
15074	JZ-HF	ЗG 2,5	8,4	72	160
15075	JZ-HF	4G 2,5	9,1	96	200
15076	JZ-HF	5G 2,5	10,2	120	269
15077	JZ-HF	7G 2,5	12,2	168	357
15078	JZ-HF	10G 2,5	15	240	486
15079	JZ-HF	12G 2,5	15,2	288	572
15080	JZ-HF	14G 2,5	16,1	336	612
15081	JZ-HF	16G 2,5	17,2	384	702
15082	JZ-HF	18G 2,5	18,1	432	800
15083	JZ-HF	20G 2,5	19,2	480	920
15084	JZ-HF	25G 2,5	22,5	600	1100
15085	JZ-HF	30G 2,5	23,5	720	1400
15086	JZ-HF	34G 2,5	25,2	816	1500
15087	JZ-HF	36G 2,5	25,2	864	1600
15088	JZ-HF	42G 2,5	27,4	1008	1800
15089	JZ-HF	50G 2,5	30	1200	2100
15090 OZ	JZ-HF	7 x 0,5	7,5	34	127
15091	JZ-HF	65G 0,75	24,7	439	841
15092	JZ-HF	61G 1	23,2	586	1204
15142	JZ-HF	ЗG 4	10,4	115	221
15143	JZ-HF	4G 4	11,4	154	260
15144	JZ-HF	5G 4	12,7	192	318
15145	JZ-HF	4G 6	13,3	230	392
15146	JZ-HF	5G 6	14,5	288	481
15147	JZ-HF	4G 10	17,7	384	642
15148	JZ-HF	5G 10	19,7	480	780
15149	JZ-HF	4G 16	19,8	614	926
15150	JZ-HF	5G 16	22,3	768	1135
15214	JZ-HF	42G 1	19,3	403	948
15215	JZ-HF	61G 1,5	26,2	878	1916
15216	JZ-HF	65G 1,5	27,6	936	1994

Указание При нестандартном применении, например, с необычно высокой скоростью рабочих процессов и, соответственно, высокой механической нагрузке, рекомендуем заполнить наш специально разработанный опросный лист по энергонаправляющим системам. При сечениях свыше 4 мм2 рекомендуем наштип PURö-JZ-HF. Указание Кабели управления, пригодные для использования в энергетических цепях с сечениями от 0,14 мм2 до 0,34 мм2, с экраном и без экрана, см. также стр. в английском каталоге. G = с желто-зеленой жилой X =без желто-зеленой жилы (OZ) При применении в тяговых цепях необходимо придерживаться имеющихся инструкций по прокладке.
