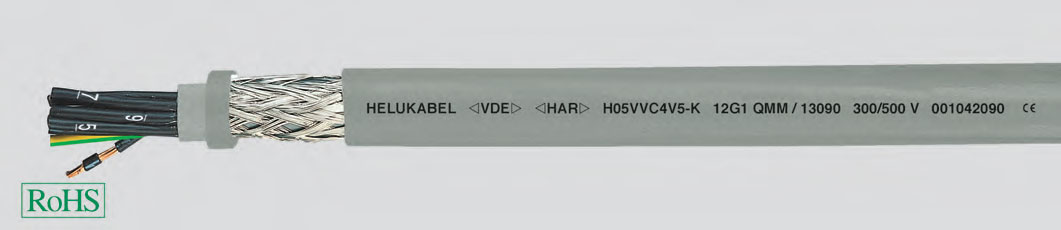

H05VVC4V5-K (NYSLYCYO-JZ)

Такие кабели широко используются в среднем диапазоне механических напряжений и подразумевают свободное сгибание без растягивающих и крутящих нагрузок. Предназначены для работы в сухих и влажных помещениях, для эксплуатации на открытом воздухе не рассчитаны. Разработаны в качестве управляющих и соединительных кабелей для машин, станков, конвейерных лент и линий. Тестирование по DIN VDE 0207 и 0473 показало их абсолютную маслостойкость практически по всем химреактивам. Этот кабель предназначен для работы в условиях химического производства. Он рассчитан на работу во влажных помещениях, например, в оборудовании пивоварен, линий рaзлива, автомоек.

Установленные кабели могут быть подвержены движениям без особых механических напряжений на них. Используются для соединения частей машин и оборудования, где требуется определенная степень электромагнитной защиты..

Управляющий кабель из специального ПВХ с маслостойкой внешней оболочкой по DIN VDE 0281 раздел 13
в соответствии с HD 21.13S1 и IEC 60227/74

• Температурный диапазон
  • при изгибах –5°C до +70°C
  • неподвижно –40°C до +70°C
• Номинальное напряжение U_o /U — 300/500 В
• Испытательное напряжение переменный ток 50 Гц
  • жила/жила 2 кВ, 5 мин
  • жила/экран 2 кВ, 5 мин
• Сопротивление изоляции не менее 20 МОм x км
• Сопротивление проводника на частоте 30 МГц — ≤ 250 Ом/км
• Минимальный радиус изгиба прибл. 10 x Ø кабеля
• Устойчивость к излучению до 80 x 10⁶ сДж/кг (до 80 Мрад)

Применяемые при производстве материалы не содержат силикон и кадмий, а также вещества мешающие нанесению лаковых покрытий.

• голые медные проводники однопроволочные или многопроволочные в соотв. DIN VDE 0295 кл. 5, BS 6360 кл. 5, HD 383 и IEC 60228 кл. 5
• изоляция жил из специального ПВХ TI2 в соответствии с DIN VDE 0281 раздел 1
• жилы скручены по длине
• обозначение жил по DIN VDE 0293, белые буквы на черном фоне
• желто-зеленая жила заземления
• внутренняя изоляция TM2 из специального ПВХ
• экран из луженого медного провода, покрывающего 85% поверхности
• покрытие из специального ПВХ TM5 по HD 21.1.S2/A16 серого цвета
• самозатухающий и трудновоспламеняющийся ПВХ пластикат, в соответствии со стандартами DIN VDE 0482 часть 265-2-1/ EN 50265-2-1/IEC 60332-1 (а также DIN VDE 0472 часть 804 метод испытаний В)
