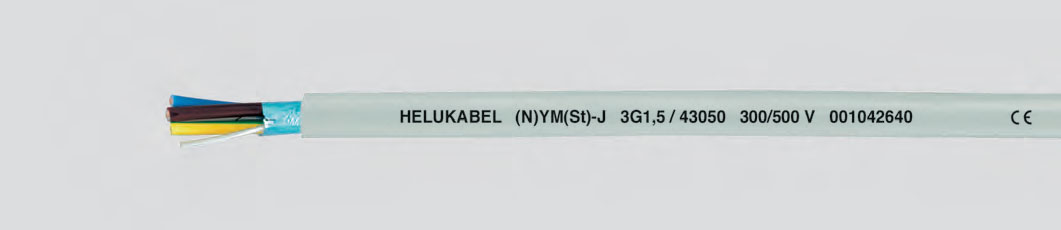

(N)YM(St)-J

кабель с ПВХ-оболочкой экранирован

Производитель Helukabel

Цена по запросу. Для получения персонального предложения с учетом партнерского статуса обратитесь к своему менеджеру.

Доставка: по РФ

Самовывоз: Москва и Санкт-Петербург

Оплата: по счету или наличными

Применение

Эти установочные провода предназначены для эффективного ограничения электромаг- нитных переменных полей с помощью статического экрана. Экранирование особенно важно при использовании кабелей в компьютерной технике, в больницах или промышленных измерительных пунктах с особочувствительными к помехам измерительными приборами. Данные кабели также подходят для проводки в домах, где проживают люди с повышенной чувствитель- ностью к излучению. Кабели предназначены для использования в сухих и влажных помещениях, для прокладки под, в и по штукатурке, а также в каменной кладке и в бетоне, однако их нельзя укладывать непос- редственно в насыпной, вибро- и трамбо- ванный бетон. Внешняя проводка допустима только в том случае, если кабель не подвергается прямому воздействию солнечных лучей, например, проложен в канале. Недопустимо использование в опасных зонах.

Технические характеристики

Экранированный кабель с ПВХ-оболочкой согласно DIN VDE 0250 часть 204/209

Имеется сертификат VDE
Сопротивление постоянному току соответствует DIN VDE 0295
Температурный диапазон
- при монтажных и эксплуатационных изгибах от + 5°C до +70°C
- при эксплуатации в неподвижном состоянии от –40°C до +70°C
Допустимая эксплуатационная температура на проводе +70°C
Номинальное напряжение U₀/U — 300/500 В
Испытательное напряжение 2000 В
Допустимая токовая нагрузка согласно VDE 0100
Допустимый минимальный радиус изгиба согласно DIN VDE 0298 неподвижно около 4x Ø кабеля
Устойчивость к излучению до 80 x 10⁶ кДж/кг (до 80 Мрад)

/ TEXT

Структура кабеля

неизолированный медный провод, сплошной согласно DIN VDE 0295 кл. 1, BS 6360 кл. 1 или IEC 60228 кл. 1
Изоляция жил изготовлена из специального ПВХ-пластиката TI1 в соответствии со стандартами DIN VDE 0281 часть 1
Жилы скручены по длине с оптимальным шагом длины скрутки
Экран изнанесенно й алюминиевой фольги
луженая дополнительная жила, сплошная
Внешняя оболочка изПВХ -пластиката TM1 соответствует DIN VDE 0281 часть 1, серая оболочка (RAL 7001)
не воспламеняется согласно DIN VDE 0482 часть 265-2-1/ EN 50265-2-1/IEC 60332-1 (соответствует DIN VDE 0472 часть 804 вид испытания B)

Характеристики

EMC 0

Артикулы для заказа

Артикул производителя	Тип кабеля	Типоразмер	Диаметр (внешний)	Вес меди	Вес кабеля
43050	(N)YM(St)-J	ЗG 1,5/1,5	10,5	58	154
43051	(N)YM(St)-J	4G 1,5/1,5	11,5	63	184
43052	(N)YM(St)-J	5G 1,5/1,5	12	77	208
43053	(N)YM(St)-J	7G 1,5/1,5	13	106	250
43054	(N)YM(St)-J	ЗG 2,5/1,5	12	77	217
43055	(N)YM(St)-J	4G 2,5/1,5	13	101	256
43056	(N)YM(St)-J	5G 2,5/1,5	13,5	125	280
43057	(N)YM(St)-J	ЗG 4/1,5	13,5	120	228
43058	(N)YM(St)-J	4G 4/1,5	14,5	159	359
43059	(N)YM(St)-J	5G 4/1,5	16,5	197	440
43060	(N)YM(St)-J	ЗG 6/1,5	15	178	378
43061	(N)YM(St)-J	4G 6/1,5	16,5	235	477
43062	(N)YM(St)-J	5G 6/1,5	17,5	293	565
43063	(N)YM(St)-J	5G 10/1,5	21,5	485	840
43064	(N)YM(St)-J	5C16 rm/2,5	26	773	1353
43065	(N)YM(St)-J	5C25 rm/2,5	31,5	1205	2017

Поставляется также в исполнении безгаалогенов.
