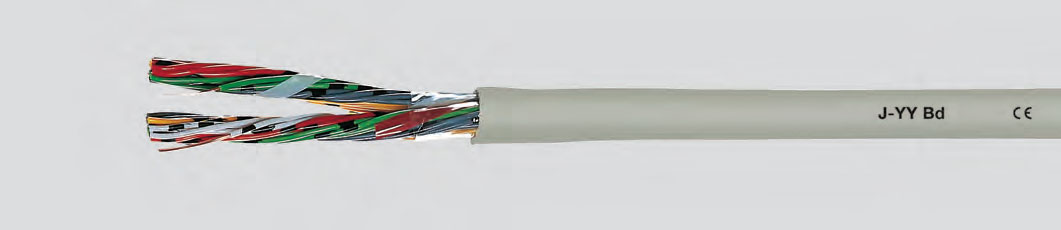

J-YY Bd

Внутренний кабель связи, соответствующий VDE 0815

Производитель Helukabel

Цена по запросу. Для получения персонального предложения с учетом партнерского статуса обратитесь к своему менеджеру.

Доставка: по РФ

Самовывоз: Москва и Санкт-Петербург

Оплата: по счету или наличными

Применение

Эти установочные кабели используются преимущественно в телефонной связи при фиксированной прокладке в сухих и влажных помещениях, в, на и под штука- туркой, кроме того, возможна фиксиро- ванная проводка на внешних стенах зданий. Установочные кабели не предусмотрены для использования в силовых сетях, их нельзя прокладывать в земле. – Используемые материалы не содержат силикон и кадмий, а также вещества, препятствующие нанесению краски

Технические характеристики

Установочный кабель, соответствующий DIN VDE 0815

Температурный диапазон
- при прокладке от–5°C до +50°C
- до и после процесса прокладки от–30°C до +70°C
Шлейфовое сопротивление при 20°C макс. Ом/км 130
Рабочее напряжение (максимальное значение) В 300
Испытательное напряжение жила/жила U эфф. В 800
Сопротивление изоляции мин. МОмx км 100
Рабочая мощность при 800 Гц — макс. нФ/км 100
Емкостные соединения при 800 Гц —
- k1макс. пФ/100 м 300
- k9...12 пФ/100 м 100
Затухание при 800 Гц — дБ/км 1,48
Минимальный радиус изгиба согласно DIN VDE 0891 часть 5
- при отправке 7,5 x кабель
- один раз. изгиб без натяжения 2,5 x кабель
- многократно изгиб с натяжением 7,5 x кабель
Устойчивость к излучению до 80 x 10⁶ кДж/кг (до 80 Мрад)

/ TEXT

Структура кабеля

голый сплошной медный провод 0,6 мм 1
Изоляция жил из ПВХ в соответствии с DIN VDE 0207, тип смеси YI1, номинальная толщина стенки изоляции 0,2 мм согласно таблице 7
Маркировка жил и четверок в соответствии с DIN VDE 0815
жилы скручены в звездную четверку, каждые 5 четверок скручены в жгут, несколько жгутов скручено вместе
Сердечник обмотан пластмассовой пленкой
Внешняя оболочка из устойчивого к воздействию племени ПВХ, серая, тип смеси YM1 в соответствии с DIN VDE 0207 часть 5, толщина стенки оболочки соответствует DIN VDE 0815 таблица 19
не воспламеняется согласно DIN VDE 0482 часть 265-2-1/EN 50265-2-1/ IEC 60332-1 (соответствует DIN VDE 0472 часть 804 вид испытания В)

Характеристики

EMC 0

Артикулы для заказа

Артикул производителя	Тип кабеля	Типоразмер	Диаметр (внешний)	Вес меди	Вес кабеля
33100	J-YY Bd	2 x 2 x 0,6	4,5	11	34
33101	J-YY Bd	4 x 2 x 0,6	6,5	23	59
33102	J-YY Bd	6 x 2 x 0,6	7	34	74
33103	J-YY Bd	10 x 2 x 0,6	8,5	57	111
33104	J-YY Bd	16 x 2 x 0,6	10	90	160
33105	J-YY Bd	20 x 2 x 0,6	11	113	200
33106	J-YY Bd	24 x 2 x 0,6	11,5	136	224
33107	J-YY Bd	30 x 2 x 0,6	13	170	284
33108	J-YY Bd	40 x 2 x 0,6	15	226	364
33109	J-YY Bd	50 x 2 x 0,6	16,5	283	451
33110	J-YY Bd	60 x 2 x 0,6	17,5	339	529
33111	J-YY Bd	80 x 2 x 0,6	20,3	452	700
33112	J-YY Bd	100 x 2 x 0,6	22,3	565	850

Общей тенденцией при производстве кабельной продукции HELUKABEL является расширение использования ПВХ пластикатов не содержащих свинец. 1) Для кабелей, имеющих до 4 двойных жил значения могут быть превышены на 20%. 2) 20% значений, минимум одно значение, может достигать 500 пФ. 3) 10% значений, минимум четыре значения, могут достигать 300 пФ.
