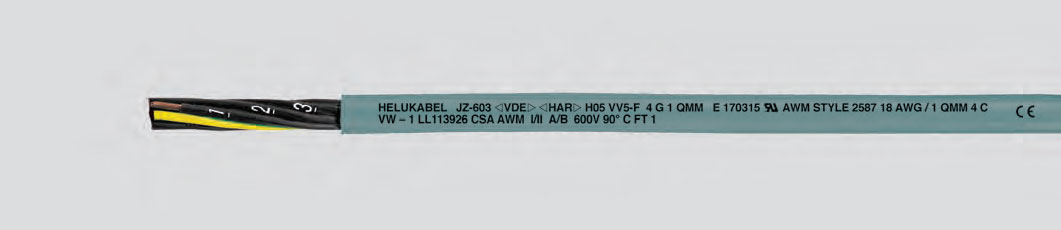

JZ-603

Кабель управления, соответствующий трем нормативам

Производитель Helukabel

Цена по запросу. Для получения персонального предложения с учетом партнерского статуса обратитесь к своему менеджеру.

Доставка: по РФ

Самовывоз: Москва и Санкт-Петербург

Оплата: по счету или наличными

Применение

Управляющие кабели отвечают трем стандартам, поэтому их можно использовать практически во всех станках, установках и приборах, предназначенных на экспорт. Кабели сертифицированы UL, CSA и HAR, поэтому могут использоваться в боль- шинстве стран мира. Кабели предназначены для подвижного использования при средних механических напряжениях со свободным движением без растягивающего напряжения и принудительных перемещений в сухих помещениях, в помещениях со средней и высокой степенью влажности, однако их применение вне помещений недопустимо. – Используемые материалы не содержат силикон и кадмий, а также вещества, препятствующие нанесению краски – Маслостойкость согласно VDE 0207 UL 1581 часть 50.182, ASTM-Ol №2, VDE 0472 часть 803, UL 1581 часть 50.182

Технические характеристики

Специальный кабель управления из ПВХ с маслостойкой оболочкой соответствует стандартам DIN VDE 0281 часть 13 согл. HD 21.13 S1
в соответствии с UL-Style 2587

Температурный диапазон
- при монтажных и эксплуатационных изгибах
  - от –5°C до +70°C (HAR)
  - от –5°C до +90°C (UL+CSA)
- в неподвижном состоянии
Номинальное напряжение U₀/U
- = 300/500 В (HAR) U
- = 600 В (UL+CSA)
Испытательное напряжение 3000 В
Напряжение пробоя не менее 6000 В
Сопротивление изоляции не менее 20 МОмx км
Минимальный радиус изгиба 7,5 x диаметр кабеля
Устойчивость к излучению до 80 x 10⁶ кДж/кг (до 80 Мрад)

/ TEXT

Структура кабеля

голые медные проводники соответствуют стандартам DIN VDE 0295 раздел 5, BS 6360 раздел 5 или IEC 60228 раздел 5
ПВХ изоляция жил, TI1 в соответствии с DIN VDE 0281 часть 1, HD 21.1S2 и класс 43 согласно стандарту UL 1581
Жилы черные, промаркированные белыми цифрами в соответствии с DIN VDE0293
Защитный проводзелено -желтый снаружи
Жилы скручены по длине с оптимальным шагом длины скрутки
Специальная внешняя оболочка из ПВХ-пластиката, TM5 согласно DIN VDE 0281 часть 1 или HD 21.1.S2 и класс 43 в соответствии со стандартом UL 1581 цвет оболочки серый (RAL 7001)
ПВХ не воспламеняется, соответствует нормам DIN VDE 0482 часть 265-2-1/EN 50265-2-1/IEC 60332-1 (согласно DIN VDE 0472 часть 804 видиспыта ний В), UL-VW 1

Характеристики

EMC 0

Артикулы для заказа

Артикул производителя	Тип кабеля	Типоразмер	Диаметр (внешний)	Вес меди	Вес кабеля
83650	JZ-603	ЗG 0,5	6,1	14	63
83651	JZ-603	4G 0,5	6,7	19	69
83652	JZ-603	5G 0,5	7,3	24	87
83653	JZ-603	7G 0,5	8,8	34	119
83654	JZ-603	12G 0,5	11,1	58	198
83655	JZ-603	18G 0,5	12,9	86	266
83656	JZ-603	25G 0,5	16	120	380
83657	JZ-603	34G 0,5	17,7	163	508
83658	JZ-603	41G 0,5	19,5	197	594
83659	JZ-603	50G 0,5	21,3	240	715
83660	JZ-603	61G 0,5	23,8	293	840
83661	JZ-603	ЗG 0,75	6,5	22	76
83662	JZ-603	4G 0,75	7,1	29	85
83663	JZ-603	5G 0,75	7,9	36	113
83664	JZ-603	7G 0,75	9,5	50	144
83665	JZ-603	12G0,75	11,6	86	245
83666	JZ-603	18G0,75	13,9	130	327
83667	JZ-603	25G 0,75	17,1	180	466
83668	JZ-603	34G 0,75	19,1	245	626
83669	JZ-603	41G 0,75	20,9	296	747
83670	JZ-603	50G 0,75	23	360	896
83671	JZ-603	61G 0,75	25,3	439	1070
83672	JZ-603	ЗG 1	6,8	29	88
83673	JZ-603	4G 1	7,5	39	99
83674	JZ-603	5G 1	8,4	48	132
83675	JZ-603	7G 1	10	67	170
83676	JZ-603	12G 1	12,5	115	285
83677	JZ-603	18G 1	14,7	173	405
83678	JZ-603	25G 1	18	240	570
83679	JZ-603	34G 1	20,3	326	742
83680	JZ-603	41G 1	22,4	394	885
83681	JZ-603	50G 1	24,3	480	1071
83682	JZ-603	61G 1	26,8	586	1265
83683	JZ-603	ЗG 1,5	8	43	110
83684	JZ-603	4G 1,5	8,7	58	141
83685	JZ-603	5G 1,5	9,8	72	167
83686	JZ-603	7G 1,5	11,9	101	225
83687	JZ-603	12G 1,5	14,5	173	361
83688	JZ-603	18G 1,5	17,4	259	518
83689	JZ-603	25G 1,5	21,3	360	730
83690	JZ-603	34G 1,5	24,1	490	945
83691	JZ-603	41G 1,5	26,2	591	1135
83692	JZ-603	50G 1,5	28,8	720	1381
83693	JZ-603	61G 1,5	31,5	878	1640
83694	JZ-603	ЗG 2,5	9,9	72	169
83695	JZ-603	4G 2,5	11	96	209
83696	JZ-603	5G 2,5	12	120	256
83697	JZ-603	7G 2,5	14,6	168	340
83698	JZ-603	12G 2,5	18,1	288	579
83699	JZ-603	18G 2,5	22,1	432	851
83700	JZ-603	25G 2,5	26,5	600	1175
83701	JZ-603	34G 2,5	29,9	816	1529
83702	JZ-603	50G 2,5	35,2	1200	2290
83703	JZ-603	61G 2,5	38,4	1464	2724
83704 OZ	JZ-603	2 x 0,5	5,7	9,6	52
83705 OZ	JZ-603	2 x 0,75	6	14,4	66
83706 OZ	JZ-603	2 x 1	6,3	19,2	70
83707 OZ	JZ-603	2 x 1,5	7,4	28,8	91
83708 OZ	JZ-603	2 x 2,5	9,2	48	125

G = с желто-зеленой жилой X =без желто-зеленой жилы (OZ) * Указание После вступления в силу новых норм DIN VDE 0281 часть 13/согласовано в соотв. с HD 21.13S1 произошли изменения в классификации по типам NYSLYo-J (новый: H05VV5-F) и NYSLYCYo-J (новый: H05VVC4V5-K). Бла- годаря согласованию стандартов отпадает необходимость в сертифика- ции SEV.
