Кабели для передачи данных

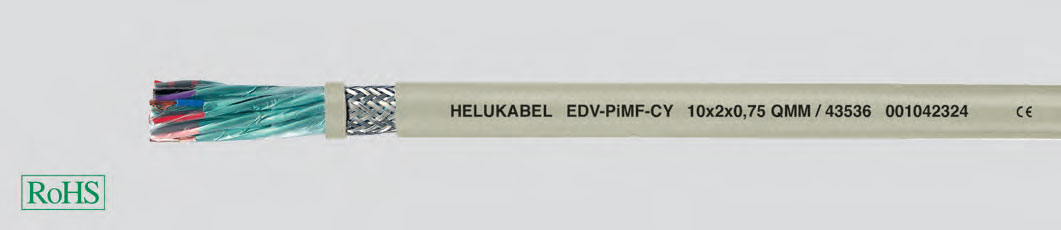

EDV-PiMF-CY

Кабель Lii-2Y-CY-PiMF, полиэтиленовая изоляция, малая емкость
Производитель Helukabel
Цена по запросу. Для получения персонального предложения с учетом партнерского статуса обратитесь к своему менеджеру.
Доставка: по РФ
Самовывоз: Москва и Санкт-Петербург
Оплата: по счету или наличными
Применение
Благодаря экранированию пар и наличию дополнительного общего экрана кабели полностью защищены от помех, они прекрасно подходят для передачи данных в инсталлированных терминалах в медицинском оборудовании и в устройствах обработки данных. Кроме того, возможно использование в станкостроении, в инструментальном производстве, в сталепрокатном оборудовании, при управлении дорожным движением, в технологических устройствах. ** EMC = электромагнитная совместимость Укказание Для улучшения электромагнитной совместимости рекомендуется соединять кабели по всей окружности медной оплетки.
Технические характеристики

Кабель для передачи данных с полиэтиленовой изоляцией

  • Температурный диапазон
    • при монтажных и эксплуатационных изгибах от – 5°C до +80°C
    • при эксплуатации в неподвижном состоянии от –20°C до +80°C
  • Рабочее напряжение макс. 300 В (непригодны для силовой электропроводки)
  • Испытательное напряжение
    • жила/жила 2000 В
    • жила/экран 1000 В
  • Сопротивление изоляции 45 гОм x км
  • Емкость проводов (нормативный показатель) жила/жила около 75 пФ/м
  • Инндуктивность около 0,4 мГ/км
  • Затухание сигнала при 100 кГц — мин. 60 дБ
  • Волновое сопротивление (нормативные показатели)
    • 1 кГц — около 360 Ом
    • 10 кГц — около 125 Ом
    • 100 кГц — около 87 Ом
    • 1000 кГц — около 70 Ом
  • Затухание (нормативные показатели)
    • 1 кГц — около 1,1 дБ
    • 10 кГц — около 2,7 дБ
    • 100 кГц — около 6,8 дБ
    • 1000 кГц — около 35 дБ
  • Минимальный радиус изгиба около 12 x Ø кабель
  • Устойчивость к излучению до 80 x 106 кДж/кг (до 80 Мрад)
  • Сопротивление связи
/ TEXT
Структура кабеля
  • голые медные проводники, многопроволочный, соответствуют стандартам DIN VDE 0295 класс 5, BS 6360 класс 5 или IEC 60228 кл. 5
  • Полиэтиленовая изоляция жил
  • Цвет жил в соответствии с DIN 47100
  • PiMF: (пары в металлической фольге) жилы скручены попарно; обмотаны фольгой, защищены экраном с алюминиевой фольгой, продублированной пластмассой, залужены вместе с дополнительной жилой; покрытие изолирующей фольги 100%
  • Пары PiMF скручены по длине с оптимальным шагом длины скрутки
  • Пластмассовая обмотка – общая медная экранирующая оплетка, оптимальное покрытие 85%
  • Внешняя оболочка из ПВХ-пластиката TM2, соответствующего VDE 0281 часть 1 цвет оболочкисерый (RAL 7032)
  • Внешняя ПВХ-оболочка: не воспламеняется согласно DIN VDE 0482 часть 265-2-1/ EN 50265-2-1/IEC 60332-1 (соответствует DIN VDE 0472 часть 804 вид испытания B)
  • Используемые материалы не содержат силикон и кадмий, а также вещества, препятствующие нанесению краски

Характеристики

Артикулы для заказа

Артикул производителяТип кабеляТипоразмерДиаметр (внешний)Вес медиВес кабеля
43524EDV-PiMF-CY4 x 2 x 0,512108196
43525EDV-PiMF-CY6 x 2 x 0,514,4148260
43526EDV-PiMF-CY8 x 2 x 0,515180310
43527EDV-PiMF-CY10 x 2 x 0,517,6236398
43528EDV-PiMF-CY16 x 2 x 0,521,2338515
43529EDV-PiMF-CY20 x 2 x 0,522,9394688
43530EDV-PiMF-CY30 x 2 x 0,527,9577980
43531EDV-PiMF-CY40 x 2 x 0,538,36841390
43532EDV-PiMF-CY50 x 2 x 0,543,28341860
43533EDV-PiMF-CY4 x 2 x 0,7514141240
43534EDV-PiMF-CY6 x 2 x 0,7516,8198352
43535EDV-PiMF-CY8 x 2 x 0,7517,2246415
43536EDV-PiMF-CY10 x 2 x 0,7519,8305505
43537EDV-PiMF-CY16 x 2 x 0,7524446732
43538EDV-PiMF-CY20 x 2 x 0,7525,6530860
43539EDV-PiMF-CY30 x 2 x 0,7530,97651210
43540EDV-PiMF-CY4 x 2 x 116,2186360
43541EDV-PiMF-CY6 x 2 x 118,7260472
43542EDV-PiMF-CY8 x 2 x 119,2322540
43543EDV-PiMF-CY10 x 2 x 122,2382670
43544EDV-PiMF-CY16 x 2 x 126,9578982
43545EDV-PiMF-CY20 x 2 x 129,47101240
43546EDV-PiMF-CY30 x 2 x 135,410501720
43547EDV-PiMF-CY4 x 2 x 1,517,4261480
43548EDV-PiMF-CY6 x 2 x 1,520,1355590
43549EDV-PiMF-CY8 x 2 x 1,520,7448696
43550EDV-PiMF-CY10 x 2 x 1,523,9551874
43551EDV-PiMF-CY16 x 2 x 1,529,78381340
43552EDV-PiMF-CY20 x 2 x 1,531,710301620
43553EDV-PiMF-CY2 x 2 x 0,59,150101
43554EDV-PiMF-CY3 x 2 x 0,51066120
43555EDV-PiMF-CY5 x 2 x 0,513,1120201
43556EDV-PiMF-CY2 x 2 x 0,7510,461117
43557EDV-PiMF-CY3 x 2 x 0,7511,397142
43558EDV-PiMF-CY5 x 2 x 0,7515,1163304
43559EDV-PiMF-CY2 x 2 x 111,972130
43560EDV-PiMF-CY3 x 2 x 112,2104161
43561EDV-PiMF-CY5 x 2 x 117,4231412
43562EDV-PiMF-CY2 x 2 x 1,512,881164
43563EDV-PiMF-CY3 x 2 x 1,514,1141197
43564EDV-PiMF-CY5 x 2 x 1,518,4284516
