Кабели для передачи данных

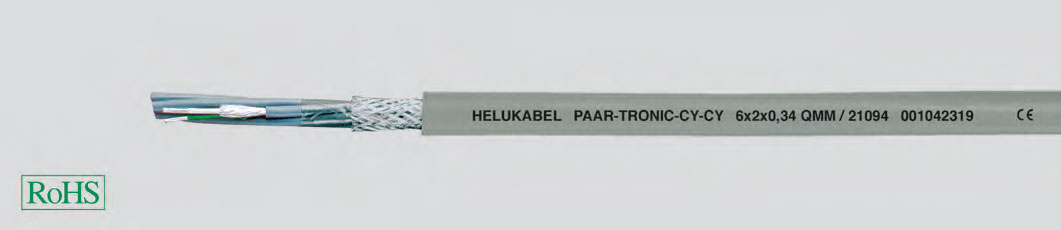

PAAR-TRONIC-CY-CY (LiYCY-CY)

с маркировкой метража
Производитель Helukabel
Цена по запросу. Для получения персонального предложения с учетом партнерского статуса обратитесь к своему менеджеру.
Доставка: по РФ
Самовывоз: Москва и Санкт-Петербург
Оплата: по счету или наличными
Применение
Как кабель управления и передачи сигналов в электронике, измерительных и регулирующих устройствах. Отсутствие помех при передаче информационных сигналов с периферийных приборов на устройства памяти. Отличный соединительный кабель для микшерного пульта, студийного оборудования, измерительных и регулирующих устройств. Надежен для систем управления процессами, для центров обработки и оборудования по обеспечению безопасности. Кабели с медным экраном прекрасно подходят для бесперебойной передачи сигналов в измерительных, управляющих и регулирующих устройствах.

Особенности

  • Устойчивость к маслам. Химическая устойчивость см. в таблице Техническая информация
  • ПВХ со свойствами самопогашения согласно VDE 0482-332-1-2, DIN EN 60332-1-2/ IEC 60332-1 (соответствует DIN VDE 0472 Часть 804 Вид испытания B)
  • Используемые при изготовлении материалы не содержат силикон и кадмий, а также вещества, препятствующие нанесению краски

Примечание

  • При сечении кабеля от 0,75 мм2 см. тип проводника EDV-PiMF-CY.
  • Для оптимизации свойств электромагнитной совместимости рекомендуем двустороннюю круговую изоляцию большой поверхности медной оплетки.
EMV = Электромагнитная совместимость (ЭМС)
Технические характеристики

Специальный ПВХ-кабель для передачи данных, отвечающий стандартам DIN VDE 0812 и 0814

  • Диапазон температур
    • в незакрепленном состоянии от –5°C до +80°C
    • в закрепленном состоянии –40°C до +80°C
  • Сопротивление проводника:
    • 0,14 мм² = max. 138 Ом/км
    • 0,25 мм² = макс. 77,8 Ом/км
  • Рабочее пиковое напряжение (не в целях установки тока высокого напряжения)
    • 0,14 мм² = макс. 350 В
    • 0,25 мм² = макс. 500 В
  • Испытательное напряжение
    • 0,14 мм² = 1200 В
    • 0,25 мм² = 2000 В
  • Напряжение пробоя
    • 0,14 мм² = 2400 В
    • 0,25 мм² = 4000 В
  • Рабочая емкость
    • жила/жила
      • 0,14 мм² = 147 пФ/м
      • 0,25 мм² = 152,5 пФ/м
    • жила/Экран
      • 0,14 мм² = 147 пФ/м
      • 0,25 мм² = 263 пФ/м
  • Волновое сопротивление
    • 0,14 мм² = 536 Ом/1 кГц — /20°C
    • 0,25 мм² = 396 Ом/1 кГц — /20°C
  • Емкостное соединение 250 пФ/100 м/1 кГц —
  • Сопротивление экрана
    • 0,14 мм² = 36 Ом/км
    • 0,25 мм² = 18 Ом/км
  • Затухание
    • 0,14 мм² = 3,6 дБ/1 кГц — /км
    • 0,25 мм² = 2,2 дБ/1 кГц — /км
  • Сопротивление связи макс. 250 Ом/км
  • Радиус изгиба в незакрепленном состоянии 12x Ø кабеля в закрепленном состоянии 6x Ø кабеля
  • Устойчивость к излучению до 80x106кДж/кг (до 80 Мрад)
/ TEXT
Структура кабеля
  • голые медные проводники, многопроволочный, DIN VDE 0295 кл. 5
    Конструкция жил: 0,14 мм2 = 18x0,10 мм 0,25 мм2 = 14x0,15 мм
  • Изоляция жил изготовлена из специального ПВХ-пластиката YI2 согласно DIN VDE 0207 часть 4
  • Маркировка пары согласно DIN 47100 с повторением цвета
  • Жилы скручены в пары с оптимальным шагом длины скрутки
  • Пары экранированы оплеткой, луженые медной проволокой, покрытие около 85%
  • Оболочка ПВХ для всех пар CY с оптимальным шагом длины скрутки по длине
  • Обмотка из полиэфирной фольги, внахлестку
  • Экран общей оплетки, луженый медной проволокой, покрытие около 85%
  • Изоляция жил из ПВХ YI2 согласно DIN VDE 0207 часть 5
  • Цвет оболочки серый (RAL 7001)
  • с маркировкой метража с 2009 г.

Характеристики

Артикулы для заказа

Артикул производителяТип кабеляТипоразмерДиаметр (внешний)Вес медиВес кабеля
21065PAAR-TRONIC-CY-CY (LiYCY-CY)2 x 2 x 0,147,33195
21066PAAR-TRONIC-CY-CY (LiYCY-CY)3 x 2 x 0,147,534105
21067PAAR-TRONIC-CY-CY (LiYCY-CY)4 x 2 x 0,149,345140
21068PAAR-TRONIC-CY-CY (LiYCY-CY)5 x 2 x 0,1410,558160
21069PAAR-TRONIC-CY-CY (LiYCY-CY)6 x 2 x 0,141167185
21070PAAR-TRONIC-CY-CY (LiYCY-CY)7 x 2 x 0,141178230
21071PAAR-TRONIC-CY-CY (LiYCY-CY)8 x 2 x 0,141397245
21072PAAR-TRONIC-CY-CY (LiYCY-CY)9 x 2 x 0,1414,1101280
21073PAAR-TRONIC-CY-CY (LiYCY-CY)10 x 2 x 0,1414108325
21074PAAR-TRONIC-CY-CY (LiYCY-CY)12 x 2 x 0,1415134380
21075PAAR-TRONIC-CY-CY (LiYCY-CY)16 x 2 x 0,1417179440
21076PAAR-TRONIC-CY-CY (LiYCY-CY)20 x 2 x 0,1417,8225520
21077PAAR-TRONIC-CY-CY (LiYCY-CY)2 x 2 x 0,259,562125
21078PAAR-TRONIC-CY-CY (LiYCY-CY)3 x 2 x 0,251078,2140
21079PAAR-TRONIC-CY-CY (LiYCY-CY)4 x 2 x 0,2512124,1205
21080PAAR-TRONIC-CY-CY (LiYCY-CY)5 x 2 x 0,2512,1137,6230
21081PAAR-TRONIC-CY-CY (LiYCY-CY)6 x 2 x 0,2513148,1275
21082PAAR-TRONIC-CY-CY (LiYCY-CY)7 x 2 x 0,2516159,1295
21083PAAR-TRONIC-CY-CY (LiYCY-CY)8 x 2 x 0,2517178,7330
21084PAAR-TRONIC-CY-CY (LiYCY-CY)10 x 2 x 0,2517,2213,9420
21085PAAR-TRONIC-CY-CY (LiYCY-CY)12 x 2 x 0,2517,5238,3465
21086PAAR-TRONIC-CY-CY (LiYCY-CY)16 x 2 x 0,2522291,4590
21087PAAR-TRONIC-CY-CY (LiYCY-CY)20 x 2 x 0,2522,6325620
21088PAAR-TRONIC-CY-CY (LiYCY-CY)24 x 2 x 0,2527,5367,5690
21089PAAR-TRONIC-CY-CY (LiYCY-CY)32 x 2 x 0,2529,8588785
21090PAAR-TRONIC-CY-CY (LiYCY-CY)48 x 2 x 0,2534,5840,5970
21091PAAR-TRONIC-CY-CY (LiYCY-CY)2 x 2 x 0,3410,173,1139
21092PAAR-TRONIC-CY-CY (LiYCY-CY)3 x 2 x 0,341188,1157
21093PAAR-TRONIC-CY-CY (LiYCY-CY)4 x 2 x 0,3412,4137,2213
21094PAAR-TRONIC-CY-CY (LiYCY-CY)6 x 2 x 0,3414,5174,8308
21095PAAR-TRONIC-CY-CY (LiYCY-CY)8 x 2 x 0,3417,6247,2385
21096PAAR-TRONIC-CY-CY (LiYCY-CY)10 x 2 x 0,3417,6288,7433
21097PAAR-TRONIC-CY-CY (LiYCY-CY)12 x 2 x 0,3418,5321495
21098PAAR-TRONIC-CY-CY (LiYCY-CY)14 x 2 x 0,3420,7388,4600
21099PAAR-TRONIC-CY-CY (LiYCY-CY)16 x 2 x 0,3422,5425,5637
21100PAAR-TRONIC-CY-CY (LiYCY-CY)24 x 2 x 0,3428577,1781
21101PAAR-TRONIC-CY-CY (LiYCY-CY)2 x 2 x 0,5010,883,1143
21102PAAR-TRONIC-CY-CY (LiYCY-CY)3 x 2 x 0,5011,4106,4179
21103PAAR-TRONIC-CY-CY (LiYCY-CY)4 x 2 x 0,5013158241
21104PAAR-TRONIC-CY-CY (LiYCY-CY)6 x 2 x 0,5014,9201,4319
21105PAAR-TRONIC-CY-CY (LiYCY-CY)8 x 2 x 0,5018,8311,5441
21106PAAR-TRONIC-CY-CY (LiYCY-CY)10 x 2 x 0,5018334,5464
21107PAAR-TRONIC-CY-CY (LiYCY-CY)12 x 2 x 0,5020,1394,1529
21108PAAR-TRONIC-CY-CY (LiYCY-CY)14 x 2 x 0,5021,6446641
21109PAAR-TRONIC-CY-CY (LiYCY-CY)16 x 2 x 0,5023,8501,2694
21110PAAR-TRONIC-CY-CY (LiYCY-CY)24 x 2 x 0,5028,4712,4930
21116PAAR-TRONIC-CY-CY (LiYCY-CY)20 x 2 x 0,5025,1604,1772
По желанию заказчика возможны поставки кабелей с другим цветом внешней оболочки.
