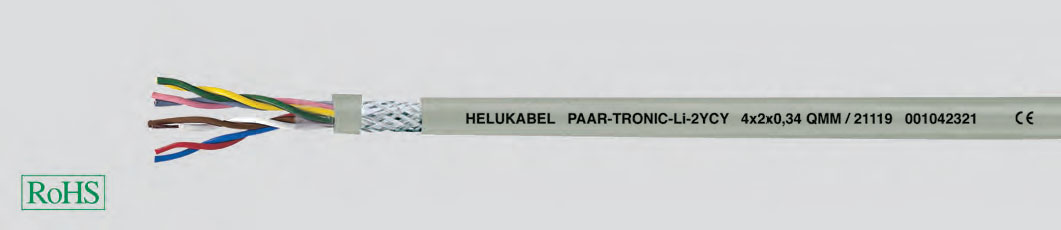

PAAR-TRONIC-Li-2YCY/-Li-2YCYv

Эти кабели парной скрутки для передачи информации с полиэтиленовой изоляцией преимущественно используются с целью передачи информационных сигналов на большие расстояния без помех. Для высокой скорости передачи данных более всего подходят интерфейсы RS 422 и RS 485. Кабели предназначены для фиксированного и подвижного использования при свободном движении без растягивающего напряжения и принудительных перемещений в сухих помещениях, в помещениях со средней и высокой степенью влажности, но не на открытом воздухе (исполнение серого цвета). Исполнение . . . Yv черного цвета с усиленной внешней оболочкой, подходит для прокладки в земле. EMV = Электромагнитная совместимость (ЭМС).

Кабель для передачи данных с полиэтиленовой изоляцией

• Диапазон температур
  • в незакрепленном состоянии от –5°C до +70°C
  • в закрепленном состоянии –30°C до +80°C
• Сопротивление проводника (шлейф) при 20°C
  • 0,22 мм² макс. 186 Ом/км
  • 0,34 мм² макс. 115 Ом/км
  • 0,50 мм² макс. 78,5 Ом/км
• Рабочее пиковое напряжение макс. 250 В (не для подключения к силовым установкам)
• Испытательное напряжение
  • жила/жила 2000 В
  • жила/Экран 1000 В
• Сопротивление изоляции мин. 5 ГОм x км
• Рабочая емкость при 800 Гц
  • >4 пары макс. 60 нФ/км
  • ≤ 4 пары, значения на 20% выше
• Индуктивность ок. 0,66 мГ/км
• Волновое сопротивление 100 Ом ±15
• Затухание в линии (Нормативный показатель)
  • 0,22 мм² при 100 кГц — 9,0 дБ/км
  • 0,34 мм² при 100 кГц — 6,6 дБ/км
  • 0,50 мм² при 100 кГц — 6,0 дБ/км
  • 0,22 мм² при 1 МГц — 25,0 дБ/км
  • 0,34 мм² при 1 МГц — 20,0 дБ/км
  • 0,50 мм² при 1 МГц — 18,0 дБ/км
• Переходное затухание
  • до 1 МГц мин. 50 дБ
  • до 10 Мгц мин. 40 дБ
• Минимальный радиус изгиба
  • в незакрепленном состоянии ок. 12x Ø кабеля
  • в закрепленном состоянии ок. 7,5 x Ø кабеля

/ TEXT

• Медные жилы, не изолированные, 7-проводные, согласно DIN VDE 0881, предназначены для соединительноклеммной и Termi-Point®-техники.
• Конструкция жил:
  0,22 мм² = 7x0,20 мм
  0,34 мм² = 7x0,25 мм
  0,5 мм² = 7x0,30 мм
• Изоляция жил изготовлена полиэтилена, тип комбинации 2YJ1 согласно DIN VDE 0207 часть 2
• Маркировка пары согласно DIN 47100 с повторением цвета
• Жилы скручены в пары с оптимальным шагом длины скрутки
• Пары скручены по длине с оптимальным шагом длины скрутки
• Обмотка из фольги
• Экранирующая оплетка из луженой медной проволоки, покрытие около 85%
• Специальная внешняя оболочка из ПВХ YM2, цвет серый, согласно DIN VDE 0207 часть 5
• Исполнение . . . Yv с усиленной внешней оболочкой из специального ПВХ YM2 черного цвета, для прокладки в земле
• с маркировкой метража с 2009 г.

Особенности

• Оболочка ПВХ со свойством самопогашения согласно VDE 0482-332-1-2, DIN EN 60332-1-2/ IEC 60332-1 (соответствует DIN VDE 0472 часть 804 Вид испытания B)
• Одним из преимуществ данных кабелей является возможность быстрого и экономичного подключения по технологии Termi-Point®. В этом случае нет необходимости в спайке, без предварительного удаления изоляции жила прижимается к штырьковому выводу с помощью муфты.
• За счет парного скручивания электрические связи в кабелях уменьшаются и, тем самым, эффективно подавляются побочные эффекты.
• Используемые при изготовлении материалы не содержат силикон и кадмий, а также вещества, препятствующие нанесению краски

Примечание

• При 0,22 мм² пригоден для применения для разъемов типа D-Sub.
• Termi-Point® = зарегистрированный товарный знак фирмы AMP.
• Для оптимизации свойств электромагнитной совместимости рекомендуем двустороннюю круговую изоляцию большой поверхности медной оплетки.
