Кабели, не содержащие галогеновых веществ

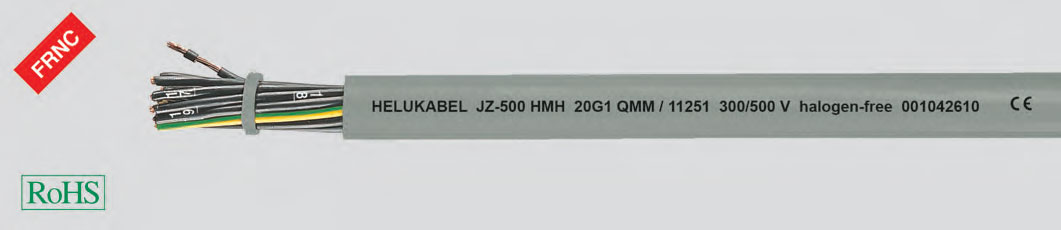

JZ-500 HMH

гибкий кабель управления, маслостойкий, без галогеносодержащих веществ1)
Производитель Helukabel
Цена по запросу. Для получения персонального предложения с учетом партнерского статуса обратитесь к своему менеджеру.
Доставка: по РФ
Самовывоз: Москва и Санкт-Петербург
Оплата: по счету или наличными
Применение
Безгалогеносодержащий, не распростра- няющий горения гибкий кабель управления применяется как измерительный, контроль- ный кабель управления в приборостроении, транспортерах, в индустриальных уста- новках, системах кондиционирования, в цехах для литья и производства стали. Для постоянной прокладки или в подвижном состоянии, без дополнительных тяговых нагрузок на кабель, при средних механиче- ских напряжениях. Предназначен для прокладки в сухих, влажных или мокрых помещениях, над, по, под, а также в стене и бетоне, исключая прямую прокладку в бетон при тряске и уплотнении.
Технические характеристики

Гибкий кабель управления, без галогеносодержащих веществ соответствует DIN VDE 0282 часть 9 и DIN VDE 0250 часть 214

  • сопротивление в соотв. VDE 0295 табл.3
  • диапазон температур при изгибах –5°С до +70°С неподвижно –40°С до +70°С
  • Номинальное напряжение U0/U — 300/500 В
  • Испытательное напряжение, переменный ток, 50 Гц — 2000 В
  • Минимальный радиус изгиба при многократных изгибах около 15 х 1 кабеля
  • Испытания
    • пожаростойкость в соответствии с VDE 0472 часть 804, исп. C, IEC 60332-3 и HD 405.3
    • самозатухание в соотв. IEC 60332-1, DIN VDE 0472 часть 804, исп. B
    • плотность дыма в соответствии с VDE 0472 часть 816, исп. C, IEC 601034-1/ 601034-2, HD 606 и BS 7622 часть 1 и 2
/ TEXT
Структура кабеля
  • голые медные проводники однопроволочные или многопроволочные в соотв. DIN VDE 0295 кл. 5, BS 6360 кл. 5, а также IEC 60228 кл. 5
  • безгалогеносодержащая полимерная изоляция жил, TI6 в соотв. E DIN VDE 0281 часть 14
  • жилы черного цвета с белой цифровой нумерацией в соотв. DIN VDE 0293
  • земляная жила жел.-зел. цвета
  • жилы с оптимальным шагом скручены в слои
  • безгалогеносодержащая полимерная оболочка, TM7 в соотв. E DIN VDE 0281 часть 14, серого цвета

Характеристики

Артикулы для заказа

Артикул производителяТип кабеляТипоразмерДиаметр (внешний)Вес медиВес кабеля
11201 OZJZ-500 HMH2 x 0,54,89,645
11202JZ-500 HMH3C0,55,114,460
11203JZ-500 HMH4C0,55,71970
11204JZ-500 HMH5G 0,56,22490
11205JZ-500 HMH7G 0,57,433,6125
11206JZ-500 HMH8G 0,5838140
11207JZ-500 HMH10G 0,58,848160
11208JZ-500 HMH12G 0,59,158180
11209JZ-500 HMH16G 0,51076215
11210JZ-500 HMH18G 0,510,786280
11211JZ-500 HMH20G 0,511,296310
11212JZ-500 HMH25G 0,513120330
11213JZ-500 HMH30G 0,513,5144390
11214JZ-500 HMH34G 0,514,5163420
11215JZ-500 HMH37G 0,515178480
11216JZ-500 HMH41G 0,515,8197510
11217JZ-500 HMH42G 0,515,8202530
11218JZ-500 HMH50G 0,517,3240580
11219JZ-500 HMH61G 0,519,4293980
11220JZ-500 HMH65G 0,519,43121020
11221 OZJZ-500 HMH2 x 0,755,214,460
11222JZ-500 HMH3G 0,755,521,675
11223JZ-500 HMH4G 0,756,229100
11224JZ-500 HMH5G 0,756,836125
11225JZ-500 HMH7G 0,758,150170
11226JZ-500 HMH8G 0,758,958190
11227JZ-500 HMH10G 0,759,672215
11228JZ-500 HMH12G 0,759,986250
11229JZ-500 HMH16G 0,7511,5115330
11230JZ-500 HMH18G 0,7511,9130360
11231JZ-500 HMH20G 0,7512,6144500
11232JZ-500 HMH25G 0,7514,5180698
11233JZ-500 HMH30G 0,7515,4216720
11234JZ-500 HMH34G 0,7516,4245770
11235JZ-500 HMH37G 0,7517,2260795
11236JZ-500 HMH41G 0,7517,6296800
11237JZ-500 HMH42G 0,7517,6302840
11238JZ-500 HMH50G 0,7519,8360990
11239JZ-500 HMH61G 0,7520,94391280
11240JZ-500 HMH65G 0,7521,54681330
11241 0ZJZ-500 HMH2 x 15,519,266
11242JZ-500 HMHЗG 162990
11243JZ-500 HMH4G 16,638,4120
11244JZ-500 HMH5G 17,248146
11245JZ-500 HMH7G 18,667210
11246JZ-500 HMH8G 19,477225
11247JZ-500 HMH10G 110,496270
11248JZ-500 HMH12G 110,7115303
11249JZ-500 HMH16G 112154406
11250JZ-500 HMH18G 112,7173425
11251JZ-500 HMH20G 113,5192505
11252JZ-500 HMH25G 115,6240600
11253JZ-500 HMH34G 117,4326776
11254JZ-500 HMH37G 118,4355833
11255JZ-500 HMH41G 118,9394925
11256JZ-500 HMH42G 118,9403950
11257JZ-500 HMH50G 1214801030
11258JZ-500 HMH61G 122,25861140
11259JZ-500 HMH65G 122,86281304
11260OZJZ-500 HMH2 x 1,56,329100
11261JZ-500 HMHЗG 1,56,743120
11262JZ-500 HMH4G 1,57,358155
11263JZ-500 HMH5G 1,58,272200
11264JZ-500 HMH7G 1,59,8101208
11265JZ-500 HMH8G 1,510,6115340
11266JZ-500 HMH10G 1,511,7144360
11267JZ-500 HMH12G 1,512,1173375
11268JZ-500 HMH16G 1,513,6230440
11269JZ-500 HMH18G 1,514,5259590
11270JZ-500 HMH20G 1,515,2288680
11271JZ-500 HMH25G 1,517,8360801
11272JZ-500 HMH34G 1,519,84901050
11273JZ-500 HMH37G 1,520,25331140
11274JZ-500 HMH50G 1,523,77201410
11275JZ-500 HMH61G 1,525,38781630
11276JZ-500 HMH65G 1,5269361810
11277 0ZJZ-500 HMH2 x 2,57,648150
11278JZ-500 HMHЗG 2,58,372180
11279JZ-500 HMH4G 2,59,196236
11280JZ-500 HMH5G 2,510,2120296
11281JZ-500 HMH7G 2,512,1168363
11282JZ-500 HMH8G 2,513,2192378
11283JZ-500 HMH10G 2,514,7240444
11284JZ-500 HMH12G 2,515,2288571
11285JZ-500 HMH16G 2,517,5384730
11286JZ-500 HMH18G 2,518,1432800
11287JZ-500 HMH20G 2,518,74801070
11288JZ-500 HMH25G 2,522,26001100
11289JZ-500 HMH30G 2,523,77201280
11290OZJZ-500 HMH2 x 49,877199
11291JZ-500 HMHЗG 410,6115282
11292JZ-500 HMH4G 411,7154369
11293JZ-500 HMH5G 413,2192444
11294JZ-500 HMH7G 416269525
11295JZ-500 HMH8G 417,8307603
11296JZ-500 HMH10G 419,6384798
11297JZ-500 HMH12G 420,2461984
11298JZ-500 HMH16G 422,86141350
11299JZ-500 HMH18G 424,26911510
11300OZJZ-500 HMH2 x 612115266
11301JZ-500 HMHЗG 612,7173399
11302JZ-500 HMH4G 614,1230590
11303JZ-500 HMH5G 615,8288715
11304JZ-500 HMH7G 617,6403963
11305OZJZ-500 HMH2 x 1015192490
11306JZ-500 HMHЗG 1016,2288750
11307JZ-500 HMH4G 1018384908
11308JZ-500 HMH5G 1019,84801120
11309JZ-500 HMH7G 1022,56721460
11310OZJZ-500 HMH2 x 1617,3307665
11311JZ-500 HMHЗG 1618,7461998
11312JZ-500 HMH4G 1620,66141338
11313JZ-500 HMH5G 1623,57681485
11314JZ-500 HMH7G 1626,210751869
11315JZ-500 HMHЗG 2524,57201245
11316JZ-500 HMH4G 2527,79601661
11317JZ-500 HMH5G 2530,812002099
11318JZ-500 HMHЗG 3529,810081664
11319JZ-500 HMH4G 3533,713442210
11320JZ-500 HMH5G 3537,716802765
11321JZ-500 HMHЗG 5033,814402678
11322JZ-500 HMH4G 503819203087
11323JZ-500 HMH5G 5042,124004133
11324JZ-500 HMHЗG 7040,220163339
11325JZ-500 HMH4G 7044,226884295
11326JZ-500 HMH5G 7048,533605715
11327JZ-500 HMHЗG 9546,627364914
11328JZ-500 HMH4G 9551,236485817
11329JZ-500 HMH5G 9556,345607278
11330JZ-500 HMHЗG 12049,834565515
11331JZ-500 HMH4G 12054,846087350
Примечание::1)) В случаях нестандартного использования кабелей рекомендуется обратиться за консультацией к специалистам. G = с желто-зеленой жилой X =без желто-зеленой жилы
