Кабели, не содержащие галогеновых веществ

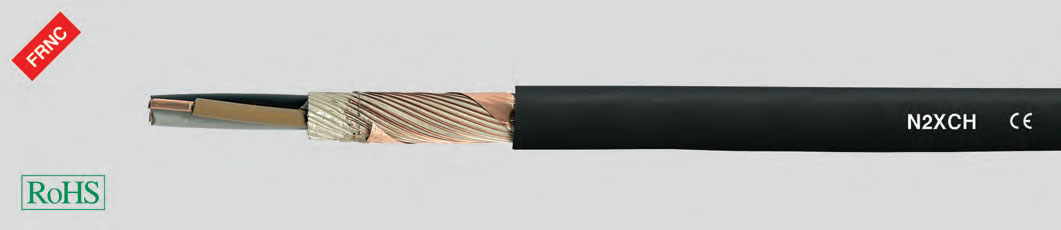

N2XCH

Кабель высокого напряжения, 0,6/1 кВ, испытан VDE без галогенов, с концентрическим проводником, без сохранения работоспособности
Производитель Helukabel
Цена по запросу. Для получения персонального предложения с учетом партнерского статуса обратитесь к своему менеджеру.
Доставка: по РФ
Самовывоз: Москва и Санкт-Петербург
Оплата: по счету или наличными
Применение
Не содержащие галогены кабели высокого напряжения с улучшенными характеристи- ками пожароустойчивости используются в тех областях, где в связи с высокой концен- трацией имущества в случае пожара необходимо минимизировать человеческие и материальные потери, напр. , в промышленных установках, коммунальном оборудовании, гостиницах, аэропортах, на железных дорогах, вокзалах, в больницах, универмагах, банках, школах, театрах, кино- театрах, высотных зданиях и т.п. Концентрический провод с поперечной медной спиралью проводника служит экраном и может применяться в качестве нейтрального (N), защитного (PE) или нулевого (PEN) провода, но не может служить внешним проводником. Предназначен для фиксированной проводки в сухих, влажных и очень влажных помещениях снаружи, в штукатурке и под штукатуркой, а также для проводки в бетоне и в каменной кладке. Эти кабели также могут быть проложены в трубах на открытом воздухе или в земле. Кроме того, имеют силу стандарты DIN VDE 0298 часть 1 и 2. * Преимущества – без галогенов, не выделяются корро- зионные и токсические газы – не способствует распространению огня – дым практически не образуется
Технические характеристики

Силовой и управляющий кабель, соответствующий стандартам DIN VDE 0276 часть 604 или HD 604 S1 часть 1 и часть 5G

  • Сопротивление проводника (при 20°C) согласно VDE 0295 кл. 1 или 2, IEC 60228, или HD 383 кл. 1 или 2
  • Температурный диапазон
    • при прокладке от –5°C до +50°C
    • фиксированная проводка от –30°C до +90°C
    • допустимая производственная температура на проводе +90°C
  • Номинальное напряжение U0/U — 0,6/1 кВ
  • Испытательное напряжение 4 кВ
  • Минимальный радиус изгиба
    • одножильный около 15 x Ø кабеля
    • многожильный около 12 x Ø кабеля
  • Устойчивость к излучению до 100 x 106 кДж/кг (до 100 Мрад)
  • Испытания
    • проверка на возгораемость согласно DIN VDE 0482 часть 266-2/HD 405.3, BS 4066 часть 3/ EN 50266-2/IEC 60332-3 (соответствует DIN VDE 0472 часть 804 вид испытания C)
    • коррозия горючих газов DIN VDE 0482 часть 267/EN 50267-2-2/ IEC 60754-2 (соответствует DIN VDE 0472 часть 813)
    • без галогенов согласно DIN VDE 0482 часть 267/EN 50267-2-1/IEC 60754-1 (соответствует DIN VDE 0472 часть 815)
/ TEXT
Структура кабеля
  • голые медные проводники, одноили многопроволочные, соответствуют DIN VDE 0295 кл. 1 или 2, BS 6360 кл. 1 или 2 и IEC 60228 кл. 1 или 2, HD 383
  • Изоляция жил из сшитой полиэтиленовой смеси. 2XI1 согласно HD 604 S1
  • Цвета жил согласно DIN VDE 0293 или HD 186
  • Жилы скручены вместе (в многожильных кабелях)
  • общая оболочка жил, покрытая заполняющей смесью или противопожарной обмоткой
  • концентрический проводник из неизолированных медных проволок
  • Внешняя оболочка из смеси полиолефина, HM4, отвечающей стандартам HD 604 S1, цвет оболочки черный
  • Используемые материалы не содержат силикон и кадмий, а также вещества, препятствующие нанесению краски
  • Плотность дыма согласно DIN VDE 0482 часть 268, HD 606, EN 50268-1+2/ IEC 61034-1+2, BS 7622 часть 1+2 (соответствует DIN VDE 0472 часть 816)

Характеристики

Артикулы для заказа

Артикул производителяТип кабеляТипоразмерДиаметр (внешний)Вес медиВес кабеля
53200N2XCH2 x 1,5 re/1,51453250
53201N2XCH2 x 2,5 re/2,51581280
53202N2XCH2 x 4 re/414122320
53203N2XCH2 x 6 re/615183400
53204N2XCH2 x 10 re/1016311560
53205N2XCH2 x 16 re/1619,1490780
53206N2XCH3 x 1,5 re/1,514,567250
53207N2XCH3 x 2,5 re/2,515,5104320
53208N2XCH3 x 4 re/416,5161400
53209N2XCH3 x 6 re/618242500
53210N2XCH3 x 10 re/1020408750
53211N2XCH3 x 16 re/1622,56431000
53212N2XCH3 x 25 rm/162710011600
53213N2XCH3 x 35 rm/1627,511901900
53214N2XCH3 x 25 rm/323,200324001600
53215N2XCH3 x 70 rm/3535,627943060
53216N2XCH3 x 95 rm/503937904200
53217N2XCH3 x 120 rm/704247855207
53218N2XCH3 x 150 rm/7043,551005700
53219N2XCH3 x 185 rm/9547,463817150
53220N2XCH3 x 240 rm/12053,582409250
53221N2XCH4 x 1,5 re/1,515,581300
53222N2XCH4 x 2,5 re/2,516,5129380
53223N2XCH4 x 4 re/417,5202480
53224N2XCH4 x 6 re/619297600
53225N2XCH4 x 10 re/1021,5504850
53226N2XCH4 x 16 re/1624,57971200
53227N2XCH4 x 25 rm/162911421800
53228N2XCH4 x 35 rm/1629,515282100
53229N2XCH4 x 25 rm/325,220328001600
53230N2XCH4 x 70 rm/353830823800
53231N2XCH4 x 95 rm/5043,542085100
53232N2XCH7 x 1,5 re/2,514,5132320
53233N2XCH10 x 1,5 re/2,517,2177420
53234N2XCH12 x 1,5 re/2,518,4204460
53235N2XCH16 x 1,5 re/420275686
53236N2XCH21 x 1,5 re/622,6370766
53237N2XCH24 x 1,5 re/623,2412800
53238N2XCH30 x 1,5 re/624,3500930
53239N2XCH7 x 2,5 re/2,515,1200400
53240N2XCH10 x 2,5 re/418,9287550
53241N2XCH12 x 2,5 re/419,2335610
53242N2XCH16 x 2,5 re/620,9450805
53243N2XCH21 x 2,5 re/625,25721015
53244N2XCH24 x 2,5 re/1026,16951100
53245N2XCH30 x 2,5 re/10288421290
53246N2XCH7 x 4 re/418,1316580
53247N2XCH12 x 4 re/622,6528910
53758N2XCH4 x 120 rm/7050,553826556
53759N2XCH4 x 150 rm/7052,165407600
53760N2XCH4 x 185 rm/9557,281599370
53761N2XCH4 x 240 rm/12062,61054611611
re = круглый однопроволочный провод. rm = круглый многопроволочный провод.
