Кабели телефонные и для пожарной сигнализации

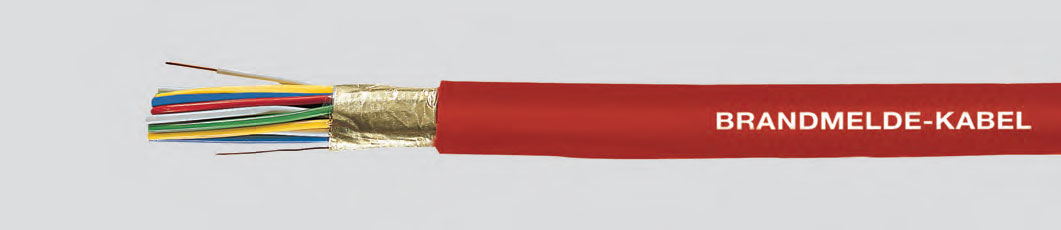

J-Y(St)Y Lg

Монтажный кабель типа J-Y(St)Y Lg для пожарной сигнализации, в соответствии c VDE 0815
Производитель Helukabel
Цена по запросу. Для получения персонального предложения с учетом партнерского статуса обратитесь к своему менеджеру.
Доставка: по РФ
Самовывоз: Москва и Санкт-Петербург
Оплата: по счету или наличными
Применение
Кабели данного типа с электростатической экранировкой (St) предохраняют цепи передачи данных от внешних радиопомех, создаваемых электрооборудованием. Монтажные кабели с попарно скрученными жилами используются преимущественно для осуществления телекоммуникационных связей внутри помещений, как в сухих, так и во влажных местах, а также на открытом воздухе при стационарной прокладке по внешним стенам зданий и строений. Данные кабели пригодны для использования на телефонных станциях и коммутаторах для передачи сигналов и данных.
Технические характеристики

Монтажный (установочный) кабель, изготовленный в соответствии со стандартом DIN VDE 0815

  • Пределы допустимой температуры окружающей среды кабеля
    • во время монтажа (прокладки) от –5°С до +50°С
    • до и после монтажа (прокладки) от –30°С до +70°С
  • Сопротивление шлейфа при 20°С, не более Ом/км
    • Диаметр проводника 0,6 мм - 130
    • Диаметр проводника 0,8 мм - 73,2
  • Номинальное напряжение (пик. значение), не более В 300
  • Испытательное напряжение, переменный ток, 50 Гц —
    • между жилами U эфф. (50 Гц — ) 800
    • между жилами и экраном 800 800
  • Сопротивление изоляции не менее МОм x км 100
  • Взаимная емкость жил при 800 Гц — не более нФ/км 100
  • Емкостная ассиметрия при 800 Гц — макс. пФ/100 м 300
  • Коэффициент затухания при 800 Гц — дБ/км
    • Диаметр проводника 0,6 мм - 1,7
    • Диаметр проводника 0,8 мм - 1,1
  • Минимальный радиус изгиба кабеля — согл. стандарту DIN VDE 0891 раздел 5
    • во время доставки 7,5 x 1 кабеля
    • одиночный изгиб без натяжения 2,5 x 1 кабеля
    • повторяющиеся изгибы под натяжением (механической нагрузкой) 7,5 x 1 кабеля
  • Устойчивость к воздействию ионизирующего излучения до 80 x 106 сДж/кг (до 80 Мрад)
/ TEXT
Структура кабеля

J-Y(St)Y Lg (пары)

  • в соответствии с J-YY, но с парным повивом и электростатическим экраном (St)
  • голые медные проводники, сплошные однопроволочные, диаметром 0,6 и 0,8 мм
  • изоляция жил на основе ПВХ-пластиката, компаунд типа YI1 в соответствии со стандартом DIN VDE 0207, толщина изоляции 0,2 и 0,4 мм по таблице 7
  • маркировка жил и пар в соответствии со стандартом DIN VDE 0815
  • жилы скручены попарно, а пары повиты послойно
  • жилы обвиты поясной ленточной изоляцией из пластика
  • электростатический экран (St) из алюминиевой ленты или кашированной пластмассой алюминиевой ленты
  • внешняя оболочка из трудновоспламеняющегося ПВХ-пластиката серого цвета, компаунд типа YM1 в соответствии со стандартом DIN VDE 0207 раздел 5, толщина стенки внешней оболочки в соответствии со стандартом DIN VDE 0815 таблица 19
  • самозатухающий и трудновоспламеняющийся ПВХ-пластикат, испытанный по методу В в соответствии со стандартами VDE 0472 раздел 804 и IEC 60332-1

Характеристики

Артикулы для заказа

Артикул производителяТип кабеляТипоразмерДиаметр (внешний)Вес медиВес кабеля
33001J-Y(St)Y Lg2 x 2 x 0,651340
33002J-Y(St)Y Lg3 x 2 x 0,66,31850
33003J-Y(St)Y Lg4 x 2 x 0,66,52460
33004J-Y(St)Y Lg5 x 2 x 0,67,23070
33005J-Y(St)Y Lg6 x 2 x 0,67,53580
33006J-Y(St)Y Lg8 x 2 x 0,684690
33007J-Y(St)Y Lg10 x 2 x 0,61058110
33008J-Y(St)Y Lg12 x 2 x 0,610,271130
33009J-Y(St)Y Lg16 x 2 x 0,61193160
33010J-Y(St)Y Lg20 x 2 x 0,612116190
33011J-Y(St)Y Lg24 x 2 x 0,613139220
33012J-Y(St)Y Lg30 x 2 x 0,614172280
33013J-Y(St)Y Lg40 x 2 x 0,615220350
33014J-Y(St)Y Lg50 x 2 x 0,617286430
33015J-Y(St)Y Lg60 x 2 x 0,619342500
33016J-Y(St)Y Lg80 x 2 x 0,621455640
33017J-Y(St)Y Lg100 x 2 x 0,624568850
33035J-Y(St)Y Lg1 x 2 x 0,84,51138
33036J-Y(St)Y Lg2 x 2 x 0,872160
33037J-Y(St)Y Lg3 x 2 x 0,88,53180
33038J-Y(St)Y Lg4 x 2 x 0,8941100
33039J-Y(St)Y Lg5 x 2 x 0,89,552120
33040J-Y(St)Y Lg6 x 2 x 0,81162140
33041J-Y(St)Y Lg8 x 2 x 0,811,582170
33042J-Y(St)Y Lg10 x 2 x 0,813,2102220
33043J-Y(St)Y Lg12 x 2 x 0,814,2123250
33044J-Y(St)Y Lg14 x 2 x 0,814,6145280
33045J-Y(St)Y Lg16 x 2 x 0,816164320
33046J-Y(St)Y Lg20 x 2 x 0,817204380
33047J-Y(St)Y Lg24 x 2 x 0,819244460
33048J-Y(St)Y Lg30 x 2 x 0,820,8304560
33049J-Y(St)Y Lg40 x 2 x 0,823405710
33050J-Y(St)Y Lg50 x 2 x 0,826505900
33051J-Y(St)Y Lg60 x 2 x 0,8286061050
33052J-Y(St)Y Lg80 x 2 x 0,831,58071400
33053J-Y(St)Y Lg100 x 2 x 0,83310081750
1) для кабелей с числом пар до 4 включительно данное значение может быть больше на 20% 2) для 20% значений, однако, допускается одно значение до 500 пФ вклю- чительно 3) в кратковременно-периодическом режиме работы (6 с/мин) допускается напряжение до 600 В включительно * также как и для передачи данных J-2Y(St)Y и JE-Y(St)Y
