N2XSEY

3 x . . . 6/10 кB VPE-изоляция медный проводник, ПВХ-оболочка

Производитель Helukabel

Цена по запросу. Для получения персонального предложения с учетом партнерского статуса обратитесь к своему менеджеру.

Доставка: по РФ

Самовывоз: Москва и Санкт-Петербург

Оплата: по счету или наличными

Применение

В результате очень низкого коэффициента диэлектрических потерь, первоклассного материала изоляции на основе высоко- молекулярного полиэтилена, связанной поперечной структурой, идеально подходит в качестве кабеля среднего напряжения. Высокая надежность обеспечивается комби- нированной изоляцией. Для закрытых помещений и в кабельных каналах, на открытом воздухе, для укладки на стойках, для промышленных и коммута- ционных систем подстанций. Ограничение: при использовании для прокладки в земле, если ПВХ-оболочка может быть повреждена под воздействием высоких механических нагрузок. Особенности инсталляции Так как кабель изготовлен за один рабочий цикл экструдирования и составные части прочно соединены, рекомендуется приме- нять при инсталляции специальный инструмент.

Технические характеристики

Трехжильный силовой кабель с VPE изоляцией в соответствии с DIN VDE 0273 и IEC 60502

Температурный диапазон при инсталляции до –5°С
Рабочая температура макс. 90°С
Температура проводника при коротком замыкании жила 250°С экран 350°С (время короткого замыкания не более 5 сек.)
Номинальное напряжение U₀/U — 6/10 кВ
Рабочее напряжение макс. 12кВ
Испытательное напряжение, переменный ток, 50 Гц — 15 кВ постоянный ток 48 кВ
Допустимая токовая нагрузка в соответствии с DIN VDE 0298 раздел 2
Минимальный радиус изгиба 15 x диаметр кабеля
Испытания в соответствии с DIN VDE 0273 и IEC 60502

/ TEXT

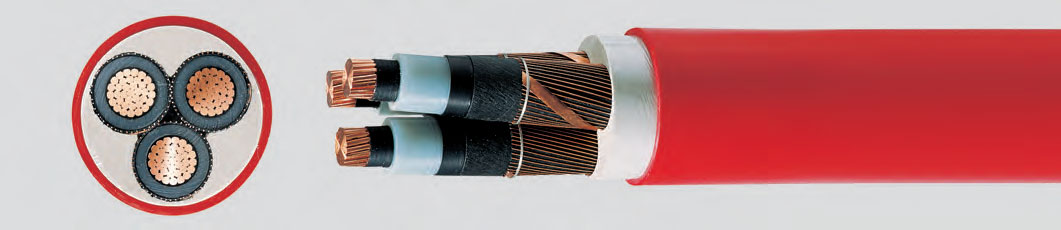

Структура кабеля

голый медный многопроволочный в соответствии с DIN VDE 0295 кл. 2 и IEC 60228 кл. 2
изоляция жил из шитого полиэтилена (VPE), состав 2XI1 в соответствии с DIN VDE 0207 раздел 22
внешнее проводниковое покрытие прочно приварено при экструдировании
лента из проводящего материала
экран медных проводов и медных лент
3 жилы скручены
общее заполнение пространства между жилами при экструдировании
внешняя оболочка из ПВХ, состав YM5 в соответствии с DIN VDE 0207 раздел 5, цвет оболочки – красный

Характеристики

EMC 0

Артикулы для заказа

Артикул производителя	Тип кабеля	Типоразмер	Диаметр (внешний)	Вес меди	Вес кабеля
34339	N2XSEY	3 x 25 rm/16	43	1046	2850
34340	N2XSEY	3 x 35 rm/16	48	1210	3300
34341	N2XSEY	3 x 50 rm/16	50	1670	3750
34342	N2XSEY	3 x 70 rm/16	54	2250	4650
34343	N2XSEY	3 x 95 rm/16	58	2995	5700
34344	N2XSEY	3 x 120 rm/16	61	3715	6700
34345	N2XSEY	3 x 150 rm/25	65	4635	7900
34346	N2XSEY	3 x 185 rm/25	68	5645	9200
34347	N2XSEY	3 x 240 rm/25	74	7274	11450
34348	N2XSEY	3 x 300 rm/25	79	9160	14450

* Переводные множители для прокладки в земле, особенно при плотной прокладке и в других особых случаях, см. DIN VDE 0298 часть 2 или. DIN VDE 0276 часть 1000. * Переводные множители для воздушной проводки температура воздуха 8C 15 20 25 30 35 40 45 50 переводной множитель 1,12 1,08 1,04 1,00 0,96 0,91 0,87 0,82 1) При специфическом сопротивлении почвы 1 K?m/W, глубина залегания 0,7 м, температура почвы 208C, степень нагрузки 0,7. 2) проводка в воздухе, температура воздуха 308C, степень нагрузки 1,0. Другие конструкции и сечения поставляются по желанию заказчика.
