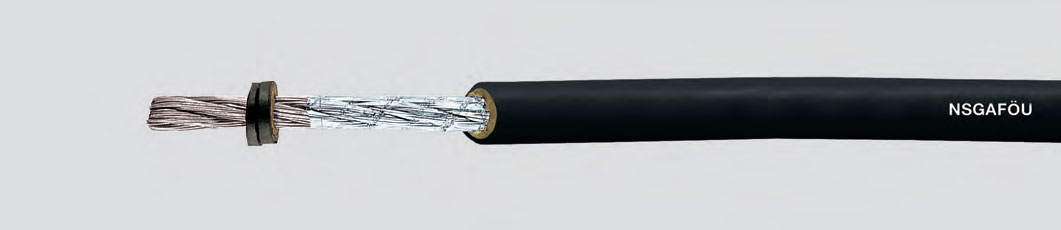

NSGAFOU

3кВ Специальный одножильный шланговый кабель, сертифицирован VDE, выдерживает короткие замыкания и защищен от замыкания на землю при напряжении до 1000 В

Производитель Helukabel

Цена по запросу. Для получения персонального предложения с учетом партнерского статуса обратитесь к своему менеджеру.

Доставка: по РФ

Самовывоз: Москва и Санкт-Петербург

Оплата: по счету или наличными

Применение

В первую очередь предназначен для проводки, защищенной от коротких замы- каний и замыканий на землю, на рельсовом транспорте и в автобусах, а также для прокладки в сухих помещениях. Кабель защищен от короткого замыкания и замыкания на землю в распределительных установках и щитах с напряжением до 1000 В. Укказание: Оборудование или токопроводы считаются защищенными от короткого замыкания и замыкания на землю, если при проведении необходимых мероприятий, применении соответствующих средств и соблюдении всех требований по эксплуатации это оборудование должно выдерживать подобные замыкания.

Технические характеристики

Специальный одножильный шланговый кабель, соответствует стандартам DIN VDE 0250 часть 602

Температурный диапазон
- при монтажных и эксплуатационных изгибах от –25°C до +80°C
- при эксплуатации в неподвижном состоянии от –40°C до +80°C
допустимая производственная температура на кабеле +90°C
Номинальное напряжение U₀/U — 1,8/3 кВ
максимально допустимое рабочее напряжение
- для установок на трехфазном и однофазном переменном токе, U₀/U — 2,16/3,6 кВ,
- для установок на постоянном токе U₀/U — 2,7/5,4 кВ
Испытательное напряжение 6 кВ
Минимальный радиус изгиба около 5x Ø кабеля

/ TEXT

Структура кабеля

луженые, многопроволочный соответствует, соответствуют стандартам DIN VDE 0295 кл. 5, BS 6360 кл. 5 или IEC 60228 кл. 5
Промежуточная оболочка из ПВХ, 3GI3 соответствует DIN VDE 0207 часть 20
Внешняя оболочка из полихлоропрена 5GM3 соответствует DIN VDE 0207 часть 21, устойчива к истиранию, маслостойка, цвет - черный или красный
Проверка на маслостойкость в соответствии со стандартами DIN VDE 0472 часть 803, вид испытания A
Воспламеняемость:
Испытано согласно DIN VDE 0482 - часть 265-2-1/EN 50265-2-1/IEC 60332-1 (соответствует DIN VDE 0472 часть 804 вид испытания B)

Характеристики

EMC 0

Артикулы для заказа

Артикул производителя	Тип кабеля	Типоразмер	Диаметр (внешний)	Вес меди	Вес кабеля
38501	NSGAFOU	1 x 1,5	5,8	14,4	62
38502	NSGAFOU	1 x 2,5	6,4	24	76
38503	NSGAFOU	1 x 4	7	38	95
38504	NSGAFOU	1 x 6	7,6	58	140
38505	NSGAFOU	1 x 10	9,1	96	190
38506	NSGAFOU	1 x 16	9,9	154	270
38507	NSGAFOU	1 x 25	12,2	240	410
38508	NSGAFOU	1 x 35	13,4	336	490
38509	NSGAFOU	1 x 50	14,7	480	650
38510	NSGAFOU	1 x 70	16,5	672	900
38511	NSGAFOU	1 x 95	19	912	1200
38512	NSGAFOU	1 x 185	25	1776	2200
38513	NSGAFOU	1 x 120	22,2	1152	1450
38514	NSGAFOU	1 x 150	24,5	1440	1800
38515	NSGAFOU	1 x 240	36	2304	2650
38516	NSGAFOU	1 x 300	38	2880	3250

Вариант на 6 кВ по заказу.
