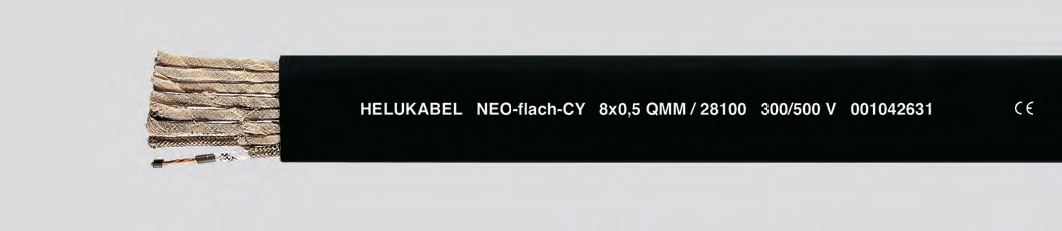

NEO-плоский-CY

Плоские кабели с неопреновой изоляцией преимущественно используются в качестве проводки в крановых установках, напольных самопогрузчиках и устройств для обслужи- вания стеллажей. Экспортный вариант с неопреном имеет допуск UL. Преимущества плоских проводов – очень маленький радиус сгиба – повышенная гибкость – занимают мало места – возможность пакетирования высокая плотность экрана обеспечивает отсутствие помех при передаче сигналов и импульсов. ** EMC= электромагнитная совместимость Укказание Для оптимизации показателя электромагнитной совместимости рекомен- дуется соединять кабели по всей окруж- ности медной оплетки. Инструккция по применению Кабельные катушки с плоскими кабелями должны транспортироваться в вертикальном положении. Максимальная гибкость кабеля дости- гается в плоскости, параллельной поверхности кабеля. С этой целью должны выполняться следующие правила использования кабелей: – При прокладке токоподводящий кабель укладывается на направляющий рельс или поверх несущей балки и скрепляется с ними в начальной точке. Расстояние между поверхностями расположения двух кабельных подводов должно быть больше, чем двойная толщина кабельного пакета. – Выполнение пакетирования всегда необходимо начинать с кабеля с наименьшим сечением жил, который первым укладывается непос- редственно на несущую поверхность. На него затем укладывается кабель большего сечения и т.д., так что кабель с наибольшим сечением жил всегда располагается сверху пакета. – Кроме того всегда обращайте особое внимание на симметричное распределение нагрузки в кабеле. – Многожильные плоские кабели с малым сечением жил, не превышающим 2,5 мм2, очень критичны по отношению к растягивающему напряжению. В случае использования таких кабелей всегда должны добавляться к расчетному значению сечения жил еще резервных 10%.

Специальный экранированный плоский провод из неопрена, соответствующий DIN VDE 0250, часть 809

• Температурный диапазон
  • при монтажных и эксплуатационных изгибах от –5°C до +70°C
  • при эксплуатации в неподвижном состоянии от –35°C до +80°C
• Номинальное напряжение U₀/U — 300/500 В
• Испытательное напряжение 3000 В
• Минимальный радиус изгиба около 15 x толщины кабеля
• Устойчивость к излучению до 50 x 10⁶ кДж/кг (до 50 Мрад)
• Испытано согласно DIN VDE 0482 - часть 265-2-1/EN 50265-2-1/IEC 60332-1 (соответствует DIN VDE 0472 часть 804 вид испытания B)
