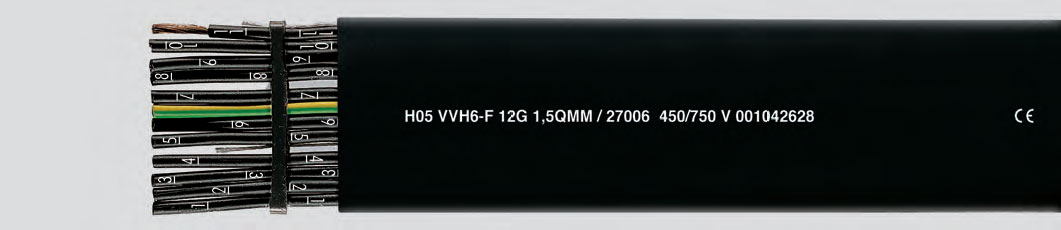

PVC-flat (H05 VVH6-F/H07 VVH6-F)

Плоские кабели типа PVC-Flat с ПВХ используются, главным образом, в качестве кабелей передвижной установки для грузо- подъемных механизмов, конвейерных систем, координатных устройств и т.п. Основными преимуществами плоских кабелей являются: – чрезвычайно малый радиус изгиба; – высокая гибкость; – минимум неиспользуемого пространства; – возможность пакетирования. Инструккция по применению Кабельные катушки с плоскими кабелями должны транспортироваться в вертикальном положении. Максимальная гибкость кабеля дости- гается в плоскости, параллельной поверхности кабеля. С этой целью должны выполняться следующие правила использования кабелей: – При прокладке токоподводящий кабель укладывается на направляющий рельс или поверх несущей балки и скрепляется с ними в начальной точке. Расстояние между поверхностями расположения двух кабельных подводов должно быть больше, чем двойная толщина кабельного пакета. – Выполнение пакетирования всегда необходимо начинать с кабеля с наименьшим сечением жил, который первым укладывается непос- редственно на несущую поверхность. На него затем укладывается кабель большего сечения и т.д., так что кабель с наибольшим сечением жил всегда располагается сверху пакета. – Кроме того всегда обращайте особое внимание на симметричное распределение нагрузки в кабеле. – Многожильные плоские кабели с малым сечением жил, не превышающим 2,5 мм2, очень критичны по отношению к растягивающему напряжению. В случае использования таких кабелей всегда должны добавляться к расчетному значению сечения жил еще резервных 10%

Специальные плоские кабели с изоляцией из ПВХ-пластиката, соответствующие стандарту DIN VDE 0281 раздел 403

• Пределы допустимой температуры окружающей среды кабеля
  • при монтажных и эксплуатационных изгибах от –5°С до +70°С
  • при стационарной прокладке от –40°С до +80°С
• Номинальное напряжение U₀/U —
  • 300/500 В до 1 мм²
  • 450/750 В c 1,5 мм²
• Испытательное напряжение, переменный ток, 50 Гц — 3000 В
• Устойчивость к воздействию ионизирующего излучения до 80 x 106 сДж/кг (до 80 Мрад) для ПВХ
• Минимальный радиус изгиба кабеля — приблизительно 10 x диаметр кабеля
