Кабели и провода Helukabel

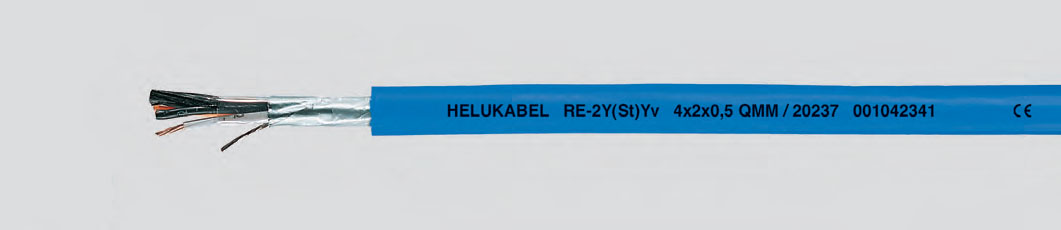

RE-2Y(St)Yv

кабель для ЭВМ, усиленная внешняя оболочка, с маркировкой метража
Производитель Helukabel
Цена по запросу. Для получения персонального предложения с учетом партнерского статуса обратитесь к своему менеджеру.
Доставка: по РФ
Самовывоз: Москва и Санкт-Петербург
Оплата: по счету или наличными
Применение
Данные кабели используются в системах обработки данных и при управлении процессами. Кабели предназначены для фиксированной проводки в сухих и влажных помещениях, на открытом воздухе, а также для прокладки в земле.
Технические характеристики

Специальная полиэтиленовая изоляция жил

  • Сопротивление проводника
    • 0,5 мм²: макс. 39,2 Ом/км
    • 0,75 мм²: макс. 24,6 Ом/км
    • 1,3 мм²: макс. 14,2 Ом/км
  • Диапазон температур
    • в незакрепленном состоянии от –5°C до +50°C
    • в закрепленном состоянии –40°C до +70°C
  • Рабочее напряжение макс.. 300 В (не для подключения к силовым установкам)
  • Испытательное напряжение
    • жила/жила 2000 В
    • жила/Экран 1000 В
  • Сопротивление изоляции мин. 5 ГОм x км
  • Рабочая емкость при 800 Гц —
    • жила/жила 0,5 мм²: 60 нФ/км при 1- и 2-парн. 75 нФ/км
    • жила/жила 0,75 мм²: 65 нФ/км при 1- и 2-парн. 110 нФ/км
    • жила/жила 1,3 мм²: 75 нФ/км при 1- и 2-парн. 100 нФ/км
  • Индуктивность макс.. 0,75 мГ/км
  • Переходное затухание при мин. 60 кГц — мин. 0,88 дБ/км
  • Минимальный радиус изгиба ок. 7,5x Ø кабеля
/ TEXT
Структура кабеля
  • Медные жилы неизолированные, многопроволочные 0,5 мм² (7x0,3 мм) 0,75 мм² (7x0,37 мм) 1,3 мм² (7x0,49 мм)
  • Полиэтиленовая изоляция жил
  • Жилы одноцветные с цифровой маркировкой
    Пара: a-жила черная, b-жила белая
    Тройка жил в кабеле: b-жила черная -bжила белая c-жила красная с цифровой маркировкой 1/1, 2/2 и т.п.
  • Жилы скручены в пары или по тройкам с оптимальным шагом скрутки
  • Пары скручены по длине + 1 жила для связи 0,5 мм², полиэтиленовая изоляция, оранжевая (жила для связи в исполнении с несколькими парами)
  • Обмотка из фольги
  • статический экран (St) из металлической фольги, продублированной пластмассой, с многожильной луженой дополнительной жилой 0,5 мм² (7x0,3 мм) – Внешняя оболочка из ПВХ, усиленная, черная (RAL 9005) или синяя (RAL 5015)
  • с маркировкой метража с 2009 г.
  • Толщина стенок оболочки согласно VDE 0816 Часть 1, таблица 7, ряд 1

Особенности

  • Обладает свойством самопогашения согласно VDE 0482-332-1-2, DIN EN 60332-1-2/IEC 60332-1 (соответствует DIN VDE 0472 Часть 804 Вид испытания B)
  • Статический экран защищает пары от внешних электрических полей
  • Благодаря низкой емкости проводов и хорошему демпфированию возможна передача сигналов на большие расстояния с малым временем нарастания импульса
  • Используемые при изготовлении материалы не содержат силикон и кадмий, а также вещества, препятствующие нанесению краски

Примечание

  • Число меди, включая жилу для связи и дополнительный медный кабель.
  • Кабели управления с синей оболочкой, смотри каталог, раздел А
  • кабели с синей оболочкой используются для использования во взрывоопасных средах с типом взрывозащиты -iсогласно DIN EN 60079-14 Раздел 12.2.2 (VDE 0165 Часть 1)

Характеристики

Артикулы для заказа

Артикул производителяТип кабеляТипоразмерДиаметр (внешний)Вес медиВес кабеля
20169RE-2Y(St)Yv1 x 2 x 0,757,92074
20170RE-2Y(St)Yv2 x 2 x 0,7510,635123
20171RE-2Y(St)Yv4 x 2 x 0,7511,765164
20172RE-2Y(St)Yv8 x 2 x 0,7514,6125258
20173RE-2Y(St)Yv10 x 2 x 0,7515,8154305
20174RE-2Y(St)Yv12 x 2 x 0,7517185350
20175RE-2Y(St)Yv16 x 2 x 0,7519245445
20176RE-2Y(St)Yv20 x 2 x 0,7521,5298520
20177RE-2Y(St)Yv24 x 2 x 0,7523,2365620
20178RE-2Y(St)Yv36 x 2 x 0,7528,2532940
20179RE-2Y(St)Yv48 x 2 x 0,75327081250
20235RE-2Y(St)Yv1 x 2 x 0,57,51574
20236RE-2Y(St)Yv2 x 2 x 0,510,230117
20237RE-2Y(St)Yv4 x 2 x 0,51150140
20238RE-2Y(St)Yv6 x 2 x 0,512,670190
20239RE-2Y(St)Yv8 x 2 x 0,513,890215
20240RE-2Y(St)Yv10 x 2 x 0,514,6110220
20241RE-2Y(St)Yv12 x 2 x 0,515,7130280
20242RE-2Y(St)Yv16 x 2 x 0,517,5170352
20243RE-2Y(St)Yv20 x 2 x 0,518,5210385
20244RE-2Y(St)Yv24 x 2 x 0,520,2250468
20245RE-2Y(St)Yv36 x 2 x 0,524370656
20246RE-2Y(St)Yv48 x 2 x 0,527,4490854
20247RE-2Y(St)Yv1 x 2 x 1,38,831102
20248RE-2Y(St)Yv2 x 2 x 1,311,762161
20249RE-2Y(St)Yv4 x 2 x 1,313,5114230
20250RE-2Y(St)Yv6 x 2 x 1,316168310
20251RE-2Y(St)Yv8 x 2 x 1,316,8218377
20252RE-2Y(St)Yv12 x 2 x 1,319,3322515
20253RE-2Y(St)Yv16 x 2 x 1,322426656
20254RE-2Y(St)Yv24 x 2 x 1,326,5684952
