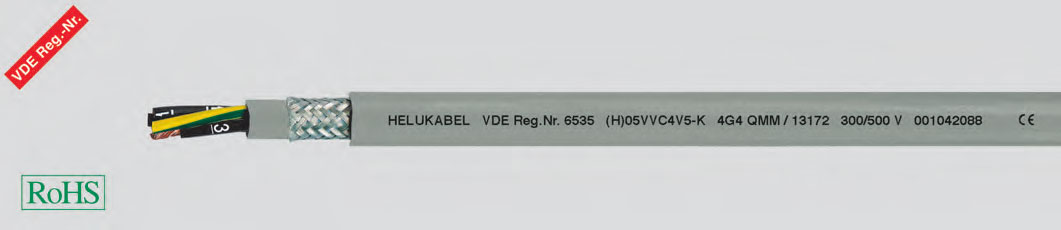

(H)05VVC4V5-K ((N)YSLYCYO-JZ)

Кабели предназначены для подвижного использования в качестве управляющих и соединительных кабелей в станкостроении, в инструментальном производстве, на конвейерах и монтажных линиях при средних механических напряжениях со свободным движением без растягивающего напряжения и принудительных перемещений в сухих помещениях, в помещениях со средней и высокой степенью влажности, однако их применение вне помещений недопустимо. Кабели проверены на абсолютную маслостойкость в соответствии со стандартами VDE 0207 и VDE 0473. Кроме того, кабели невосприимчивы к воздействию различных химических соединений. Данные кабели широко используются во влажных помещениях, в том числе в пивоварнях, в разливочных машинах и в моющих установках. Кабели предназначены для передачи без помех сигналов в измерительных, управляющих и регулировочных приборах, в которых необходимо электромагнитное экранирование.

* EMC= электромагнитная совместимость

Указание
Для оптимизации показателя электромагнитной совместимости рекомендуется применять большие круглые контакты на экране на обоих концах кабеля.

Специальный кабель управления из ПВХ с маслостойкой внешней оболочкой
соответствующий стандартам DIN VDE 0281 часть 13, согл. HD 21.13S1 и IEC 60227/74

• Температурный диапазон
  • при монтажных и эксплуатационных изгибах от –5°C до +70°C
  • при эксплуатации в неподвижном состоянии от –40°C до +70°C
• Номинальное напряжение U_o /U — 300/500 В
• Испытательное напряжение согласно VDE 0281 часть 13
  • жила/жила 2 кВ, 5 мин.
  • жила/экран 2 кВ, 5 мин.
• Напряжение пробоя не менее 4000 В
• Сопротивление связи при 30 МГц — ≤ 250 Ом/км
• Сопротивление изоляции не менее 20 МОмx км
• Минимальный радиус изгиба около10 x кабеля Ø
• Устойчивость к излучению до 80 x 10⁶ кДж/кг (до 80 Мрад)

Используемые материалы не содержат силикон и кадмий, а также вещества, препятствующие нанесению краски

• голые медные проводники, многопроволочный в соответствии с DIN VDE 0295 класс 5, BS 6360 класс 5 или IEC 60228 класс 5
• Изоляция жил изготовлена из специального ПВХ-пластиката TI2 в соответствии со стандартами DIN VDE 0281 часть 1
• Черные жилы промаркированы белыми цифрами в соответствии с DIN VDE 0293
• Защитный провод зелено-желтый снаружи, начиная с 3 жил
• Жилы скручены по длине с оптимальным шагом длины скрутки
• Изоляция жил изготовлена из специального ПВХ-пластиката TI2 в соответствии со стандартами DIN VDE 0281 часть 1
• Экранирующая оплетка из луженой медной проволоки, покрытие около 85%
• Серая внешняя оболочка изготовлена из специального ПВХ-пластиката TM5 в соответствии с DIN VDE 0281 часть 1, HD 21.1. S2/A16
• трудно воспламеняется согласно DIN VDE 0482 часть 265-2-1/EN 50265-2-1/ IEC 60332-1 (соответствует DIN VDE 0472 часть 804 вид испытания B)
