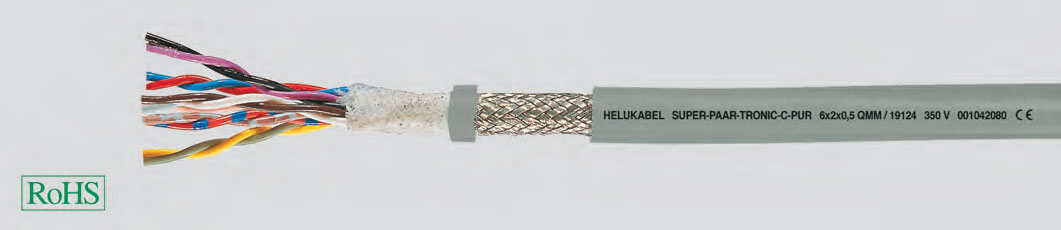

SUPER-PAAR-TRONIC-C-PUR

приоритетный ЕМС-тип, без галогенов, для использования в цепных транспортерах, с маркировкой метража

Производитель Helukabel

Цена по запросу. Для получения персонального предложения с учетом партнерского статуса обратитесь к своему менеджеру.

Доставка: по РФ

Самовывоз: Москва и Санкт-Петербург

Оплата: по счету или наличными

Применение

Эти специальные заэкранированные кабели парной скрутки для подвижных электроприемников могут применяться также в условиях высокочастотного излучения, нарушающего передачу импульсов, они предназначены для длительного использования в несколько смен в подвижных элементах в станкостроении, в инструментальном производстве, в робототехнике, а также в узлах, находящихся в постоянном движении. Кабели для передачи данных, обладающие повышенной гибкостью, разработаны с учетом последних достижений техники. Жилы покрыты скользкой изоляцией из TPE, внешняя оболочка изготовлена из устойчивого к надрезам полиуретана с низкой адгезией, обеспечивающего оптимальный срок службы и высокую рентабельность. В случае нестандартного использования (например в компостных установках или в высоких транспортных устройствах с большой скоростью транспортировки и т.д.) рекомендуется изучить специально разработанную инструкцию для систем подачи электропитания, прочие параметры эксплуатации см. в Таблице выбора: Проводники для цепных транспортеров для перемещения питающих проводов. При использовании в цепных транспортерах для перемещения питающих проводов необходимо выполнять указания по монтажу. EMV = Электромагнитная совместимость (ЭМС). Для оптимизации свойств электромагнитной совместимости рекомендуем двустороннюю круговую изоляцию большой поверхности медной оплетки.

Технические характеристики

Специальный волочащийся кабель парной скрутки из ПВХ для подвижных электроприемников в соответствии со стандартами DIN VDE 0245, 0812

Шлейфовое сопротивление согласно VDE 0295, для 0,25 мм²: (смотри техническую информацию)
Диапазон температур
- в незакрепленном состоянии от –40°C до +70°C
- в закрепленном состоянии –50°C до +70°C
Номинальное напряжение 350 В
Испытательное напряжение 1500 В
Сопротивление изоляции мин. 100 МОм x км
Рабочая емкость жила/жила ок. 135 нФ/км
Минимальный радиус изгиба
- в незакрепленном состоянии при 0,25 мм² ок. 7,5x Ø кабеля
- в закрепленном состоянии при 0,25 мм² ок. 4x Ø кабеля
- в незакрепленном состоянии при 0,5 -1,0 мм² ок.10x Ø кабеля
- в закрепленном состоянии при 0,5 1 мм² ок. 5x Ø кабеля
Сопротивление связи макс. 250 Ом/км
Устойчивость к излучению до 100x10⁶ кДж/кг (до 100 Мрад)

/ TEXT

Структура кабеля

Неизолированные медные жилы с микропроводами согласно DIN VDE 0295 кл. 6, Ст. 4, BS 6360 кл. 6 или IEC 60228 кл. 6
маслостойкая изоляция жил из термопластичного эластомера
Жилы цветные согласно DIN 47100, см. Техническую информацию
Жилы скручены по длине с оптимальным шагом длины скрутки без перекручивания
Нетканый материал снаружи
Экран из медной обмотки, луженый, покрытие около 85%
Полиуретановая внешняя оболочка TMPU согласно DIN VDE 0282 Часть 10, Приложение A
Цвет оболочки серый (RAL 7001)
с маркировкой метража с 2009 г.

Особенности

отличная маслостойкость
стойкий к влиянию погодных условий, озону, ультрафиолетовым лучам
химическая устойчивость к растворителям, кислотам, щелочам и гидравлическим жидкостям
невоспламеняющийся
обеспечивает долгосрочную эксплуатацию в несколько смен при больших изгибающих нагрузках
высокая устойчивость к механическим нагрузкам
хорошо выдерживает знакопеременные изломы
длительный срок службы благодаря низкому сопротивлению трения переплетенных жил с изоляцией из термопластичного эластомера
устойчив к разрывам, трению, ударам, в том числе и при низких температурах.
слабая адгезия
Используемые при изготовлении материалы не содержат силикон и кадмий, а также вещества, препятствующие нанесению краски

Характеристики

EMC 0

Артикулы для заказа

Артикул производителя	Тип кабеля	Типоразмер	Диаметр (внешний)	Вес меди	Вес кабеля
19101	SUPER-PAAR-TRONIC-C-PUR	1 x 2 x 0,25	5,3	14	28
19102	SUPER-PAAR-TRONIC-C-PUR	2 x 2 x 0,25	6	32	61
19103	SUPER-PAAR-TRONIC-C-PUR	3 x 2 x 0,25	8,1	38,4	73
19104	SUPER-PAAR-TRONIC-C-PUR	4 x 2 x 0,25	8,9	43,2	90
19105	SUPER-PAAR-TRONIC-C-PUR	5 x 2 x 0,25	9,6	51,5	105
19106	SUPER-PAAR-TRONIC-C-PUR	6 x 2 x 0,25	10,4	71,8	133
19107	SUPER-PAAR-TRONIC-C-PUR	8 x 2 x 0,25	13	74,4	156
19108	SUPER-PAAR-TRONIC-C-PUR	10 x 2 x 0,25	14,1	90	188
19109	SUPER-PAAR-TRONIC-C-PUR	14 x 2 x 0,25	14,1	111,2	220
19119	SUPER-PAAR-TRONIC-C-PUR	1 x 2 x 0,5	6,7	22	47
19120	SUPER-PAAR-TRONIC-C-PUR	2 x 2 x 0,5	7,2	50	100
19121	SUPER-PAAR-TRONIC-C-PUR	3 x 2 x 0,5	10,4	71,8	131
19122	SUPER-PAAR-TRONIC-C-PUR	4 x 2 x 0,5	11,4	74,4	149
19123	SUPER-PAAR-TRONIC-C-PUR	5 x 2 x 0,5	12,5	84,5	169
19124	SUPER-PAAR-TRONIC-C-PUR	6 x 2 x 0,5	13,3	99,6	196
19125	SUPER-PAAR-TRONIC-C-PUR	8 x 2 x 0,5	16,9	144,3	285
19126	SUPER-PAAR-TRONIC-C-PUR	10 x 2 x 0,5	17,7	176	344
19127	SUPER-PAAR-TRONIC-C-PUR	14 x 2 x 0,5	17,7	215,4	401
19128	SUPER-PAAR-TRONIC-C-PUR	1 x 2 x 0,75	7,2	34	61
19129	SUPER-PAAR-TRONIC-C-PUR	2 x 2 x 0,75	9,6	60	113
19130	SUPER-PAAR-TRONIC-C-PUR	3 x 2 x 0,75	11,4	85,7	158
19131	SUPER-PAAR-TRONIC-C-PUR	4 x 2 x 0,75	12,5	93,6	173
19132	SUPER-PAAR-TRONIC-C-PUR	5 x 2 x 0,75	13,5	113	203
19133	SUPER-PAAR-TRONIC-C-PUR	6 x 2 x 0,75	14,7	130,4	231
19134	SUPER-PAAR-TRONIC-C-PUR	8 x 2 x 0,75	18,1	192,2	343
19135	SUPER-PAAR-TRONIC-C-PUR	10 x 2 x 0,75	20,7	258	467
19136	SUPER-PAAR-TRONIC-C-PUR	14 x 2 x 0,75	20,7	316,6	546
19137	SUPER-PAAR-TRONIC-C-PUR	1 x 2 x 1	7,6	42	71
19138	SUPER-PAAR-TRONIC-C-PUR	2 x 2 x 1	8,3	73	130
19139	SUPER-PAAR-TRONIC-C-PUR	3 x 2 x 1	12,2	93,6	170
19140	SUPER-PAAR-TRONIC-C-PUR	4 x 2 x 1	13,2	117,8	204
19141	SUPER-PAAR-TRONIC-C-PUR	5 x 2 x 1	14,6	139	238
