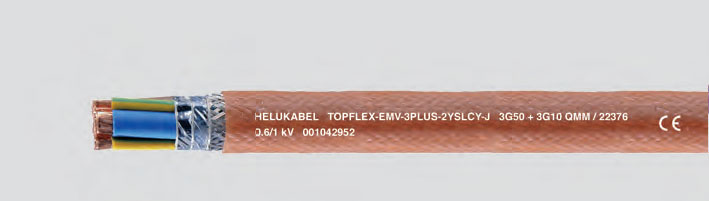

TOPFLEX-EMV-3 PLUS 2YSLCY-J

Предназначен для использования в качестве соединительного кабеля при средних механических нагрузках для фиксированной проводки с соответствующим свободным движением в сухих помещениях, в помещениях со средней и высокой степенью влажности, но не на открытом воздухе. Кабель используется в автомобильной, пищевой промышленности, на экологически чистых производствах, в промышленности упаковочных материалов, в станках. А также в манипуляторах, в электроприводах промышленных механизмов SIMOVERT для насосов, вентиляторов, ленточных транспортеров, установок кондиционирования воздуха и т. д. Пригоден для использования во взрывоопасных зонах. Благодаря специальной изоляции жил из полиэтилена и малой емкости экрана эти экранированные кабели для подключения электродвигателей с небольшой рабочей емкостью отдельных жил обеспечивают по сравнению с соединительными ПВХ-кабелями передачу мощности с минимальными потерями. EMV = Электромагнитная совместимость (ЭМС) Для получения требуемой защиты от радиопомех согласно EN 55011 необходимо обеспечить замыкание контактов с обеих сторон экрана по большой площади.

Специальный кабель для подключения электродвигателей согласно DIIN VDE 0250

• Диапазон температур
  • в незакрепленном состоянии от +5°C до +70°C
  • в закрепленном состоянии –40°C до +70°C
• Номинальное напряжение U₀/U — 600/1000 В
• Максимально допустимое рабочее напряжение
  • Однофазный и трехфазный ток 700/1200 В
  • Работа на постоянном токе 900/1800 В
• Максимум 1700 В
• Испытательное напряжение 2500 В
• Сопротивление изоляции мин. 200 МОм x км
• Сопротивление связи в зависимости от сечения кабеля макс. 250 Ом/км
• Минимальный радиус изгиба
  • в фиксированном положении для внешнего Ø:
    • до 12 мм: 5x Ø кабеля
    • >12 до 20 мм : 7,5x Ø кабеля
    • >20 мм : 10x Ø кабеля
  • при свободном движении для внешнего Ø:
    • до 12 мм : 10x Ø кабеля
    • >12 до 20 мм : 15x Ø кабеля
    • >20 мм : 20x Ø кабеля
• Устойчивость к излучению до 80x10⁶ кДж/кг (до 80 Мрад)

/ TEXT

• Неизолированные медные жилы с микропроводами согласно VDE 0295 кl. 5, BS 6360 кл. 5 и IEC 60228 кл. 5
• Изоляция жил из полиэтилена (ПЭ)
• Цвета жил: черный, коричневый, серый и зелено-желтый (тройной защитный провод)
• 3+3-жильная конструкция
• Жилы скручены концентрически
• 1. Экран со специальной алюминиевой фольгой
• 2. Экранирование оплеткой из луженой медной проволоки, оптимальное покрытие около 80%
• Внешняя оболочка из специального ПВХ, прозрачный оранжевая
• с маркировкой метража с 2009 г.
• Товар № 22380 = Емкость
  • Жила/Жила = 270 нФ/км
  • Жила/Экран = 520 нФ/км.

Особенности

• ПВХ со свойствами самопогашения согласно VDE 0482-332-1-2, DIN EN 60332-1-2/IEC 60332-1 (соответствует DIN VDE 0472 Часть 804 Вид испытания B)
• Малая рабочая емкость, испытание согласно DIN VDE 0472 Часть 504, Вид испытания B
• Изоляция из полиэтилена обеспечивает минимальные диэлектрические потери, двойная электрическая прочность, продолжительный срок эксплуатации и незначительные значения тока утечки экрана
• Пригоден для использования во взрывоопасных зонах
• Малая рабочая емкость
• Соответствует требованиям электромагнитной совместимости (EMV) согласно EN 55011 или DIN VDE 0875 Часть 11
• Небольшое сопротивление связи обеспечивает хорошую электромагнитную совместимость
• Используемые при изготовлении материалы не содержат силикон и кадмий, а также вещества, препятствующие нанесению краски
• Минимальное поперечное сечение от 0,75 мм² соответствует требованиям DIN EN 60204 Часть 1.
• Тройной защитный кабель равномерно скручен с заполнением промежутков между жилами.
• Конструктивный вариант 3 PLUS по сравнению с 4-жильным исполнением обладает улучшенной с точки зрения свойств ЭМС симметричной 3-жильной конструкцией.
• Оптимальный экран позволяет эксплуатировать преобразователи частоты без создания помех.
