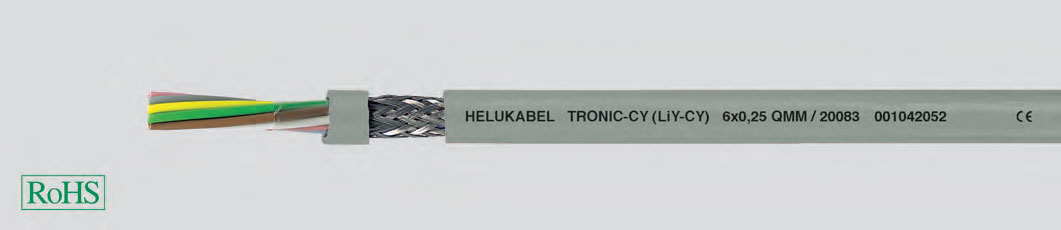

TRONIC-CY (LiY-CY)

Кабели типа TRONIC-CY могут применяться в качестве кабелей управления и передачи сигналов во всех областях, требующих передачи данных на минимально возможных уровнях, например, вкомпь ютерах и контрольной аппаратуре. Чрезвычайно малый внешний диаметр кабеля позволяет использовать для его подключения миниатюрные разъемы и т.п.

* EMC = электромагнитная совместимость

Примечание:
для обеспечения электромагнитной совместимости мы рекомендуем использовать большую площадь контакта медного экранирующего слоя.

Указание
Одножильные кабели данного типа имеют медный проволочный экран без оплетки.

Кабели с изоляцией из специального ПВХпластиката
соответствующие стандартам DIN VDE 0245 и 0812

• Пределы допустимой температуры окружающей среды кабеля
  • при монтажных и эксплуатационных изгибах от – 5°C до +80°C
  • при условии эксплуатации в фиксированном (неподвижном) состоянии от –40°C до +80°C
• Номинальное напряжение
  • 0,14 мм² 350 В
  • ≥ 0,25 мм² 500 В
• Испытательное напряжение, переменный ток, 50 Гц —
  • жил/жил 1200 В
  • жил/оплетка 800 В
• Сопротивление изоляции не менее 200 МОм х км
• Емкость каждой жилы кабеля по отношению к другим жилам (приблиз.) при частоте 800 Гц — (пФ/м)
  • Сечение токопроводящей жилы (мм² ) 0,14
    • жил/жил 120
    • жил/оплетка 240
  • Сечение токопроводящей жилы (мм² ) ≥ 0,25
    • жил/жил 150
    • жил/оплетка 270
• Токовая нагрузка (А)
  • Сечение токопроводящей жилы (мм² ) 0,14 - 1,5
  • Сечение токопроводящей жилы (мм² ) ≥ 0,25 - 2,5
• Индуктивнность примерно 0,65 мГн/км
• Минимальный радиус изгиба кабеля — 10 х диаметр кабеля
• Устойчивость к воздействию ионизирующего излучения до 80 х 106 сДж/кг (до 80 Мрад)

• голые медные тонкие проводники, свитые вжилы в соответствии со стандартами DIN VDE 0295 л. 0245 и IEC 60228
• изоляция жил на основе ПВХ-пластиката TI2 всоотв етствии с DIN VDE 0281 раздел 1
• послойный повив жил
• цветовая маркировка жил в соответствии со стандартом DIN 47100 с цветовым повторением
• ленточная обмотка жил пленочной изоляцией
• экранирующая оплетка из луженой медной проволоки, плотность оплетки прибл. 85%
• внешняя оболочка кабеля из ПВХ-пластиката серого цвета TM2 в соответствии с DIN VDE 0207 раздел 5
• маслостойкость – см. таблицу в разделе технической информации
• самозатухающий и трудновоспламеняющийся ПВХ пластикат, всоотв етствии со стандартами DIN VDE 0482 часть 265-2-1/ EN 50265-2-1/IEC 60332-1 (а также DIN VDE 0472 часть 804 метод испытаний В)

Применяемые при производстве материалы не содержат силикон и кадмий, а также вещества мешающие нанесению лаковых покрытий.
