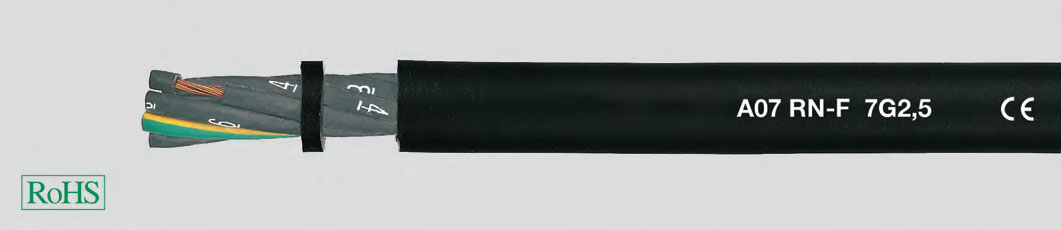

A07 RN-F

Тяжелые шланговые провода предназ- начены для использования при средних механических напряжениях в сухих помещениях, в помещениях со средней и высокой степеньювлажнос ти, а также на открытом воздухе и на сельскохозяйст- венных предприятиях. Они применяются на промышленных предприятиях в различных приборах, таких как большие варочные котлы, отопительные панели, переносные световые приборы, электроинструменты - сверлильные станки, ручные циркулярные пилы, электроин- струменты для дома, а также в переносных двигателях и механизмах на стройках. Помимо этого кабели предназначены для фиксированной проводки, идущей по штука- турке, во временных сооружениях и жилых бараках. Кабели можно прокладывать непосредственно по деталям подъемных механизмов и машин. Кабели могут использоваться в защищенной, фиксированной проводке в трубах или приборах, а также в качестве пусковых соединительных линий двигателей при номинальном напряжении до 1000 В, с переменным или постоянным напряжением до 750 В относительно земли. При использовании на рельсовом транс- порте постоянное эксплуатационное напряжение может достигать 900 В отно- сительно земли. Кабели можно использовать на взрыво- опасных участках в соответствии с DIN VDE 0165. Устойчивы к – озону – атмосферным воздействиям

Шланговый провод A07 RN-F соответствует стандартам DIN VDE 0282 часть 4

• Температурный диапазон от –30°C до +60°C
• допустимая производственная температура на кабеле +60°C
• Номинальное напряжение U₀/U — 450/750 В
• максимально допустимое рабочее напряжение
  • для установок, работающих на трехфазном и однофазном переменном токе U₀/U — 476/825 В
  • Установки на постоянном токе U₀/U — 619/1238 В
• Испытательное напряжение 2500 В
• Длительная растягивающая нагрузка макс. 15 Н/мм² с учетом общего сечения меди
• Минимальный радиус изгиба
  • фиксированная проводка 4x Ø кабеля
  • с направляющим роликом 7,5 x Ø кабеля
  • при намотке на барабаны 5–7x Ø кабеля
• Характеристики при внешнем воздействии
  • Воспламеняемость в соответствии с DIN VDE 0482 часть 265-2-1/EN 50265-2-1/IEC 60332-1 (соответствует DIN VDE 0472 часть 804 вид испытания B)
  • Озоностойкость изолирующей оболочки соответствует DIN VDE 0472 часть 805, вид испытания A или часть 805 A1, вид испытания C

/ TEXT

• голые медные или луженые проводники, соответствуют стандартам DIN VDE 0295 кл. 5, BS 6360 кл. 5 или IEC 60228 кл. 5
• Резиновая изоляция жил EI4 соответствует DIN VDE 0282 часть 1
• Толщина изолирующей стенки соответствует DIN VDE 0282 часть 4
• Маркировка жил соответствует DIN VDE 0293
• Цвет жил, начиная с 6 жил, зелено-желтый, остальные жилы - черные с цифровой маркировкой
• Жилы скручены по длине с оптимальным шагом скрутки
• Резиновая внешняя оболочка EM 2 соответствует DIN VDE 0282 часть 1 (НЕОПРЕН1))
• Толщина стенки оболочки соответствует DIN VDE 0282 часть 4, цвет оболочки - черный

Укказание

Маркировка изоляции для одножильного кабеля с изоляционной оболочкой - черная. При использовании в качестве защитного провода концы помечаются зелено-желтым цветом, в качестве среднего провода - голубым.
