Trago, Lift-2S

Кабели управления для подъемника/лифта 300/500 В

Производитель Helukabel

Цена по запросу. Для получения персонального предложения с учетом партнерского статуса обратитесь к своему менеджеру.

Доставка: по РФ

Самовывоз: Москва и Санкт-Петербург

Оплата: по счету или наличными

Применение

В лифтовых и подъемных конструкциях используется как кабель управления или как линия энергоснабжения подъемнотранспорт- ного оборудования, станков, а также как измерительная или управляющая линия в сухих и влажных помещениях. Благодаря высокому качеству изготовления и исполь- зуемых материалов эти кабели остаются надежными даже в самых экстремальных условиях применения. HELUKABEL-Lift-2-S успешно используются в подъемнотранспортном оборудовании как подводящие линии к панелям управления. Внешние несущие элементы из стали можно удалить без повреждения изоляции оболочки.

Технические характеристики

Кабели управления с несущим элементом для лифта

Специальная изоляция жил и оболочки из ПВХ соответствует стандартам DIN VDE 0250
Температурный диапазон
- при монтажных и эксплуатационных изгибах от –15°C до +40°C
- при эксплуатации в неподвижном состоянии от –40°C до +70°C
макс. температура провода во время эксплуатации + 70°C в случае короткого замыкания +150°C
Номинальное напряжение U₀/U — 300/500 В
Испытательное напряжение 3000 V
Напряжение пробоя не менее 6000 В
свободная высота подвеса макс. 50 м с учетом прочности при растяжении
Минимальный радиус изгиба около 20 x Ø кабеля
Используемые материалы не содержат силикон и кадмий, а также вещества, препятствующие нанесению краски

/ TEXT

Структура кабеля

голые медные проводники, многопроволочный соответствуют стандартам DIN VDE 0295 кл. 6, BS 6360 кл. 6 или IEC 60228 кл. 6
Изоляция жил изготовлена из специального ПВХ-пластиката YI3 в соответствии со стандартами DIN VDE 0207 часть 4
Маркировка жил соответствует DIN VDE 0293
Защитный провод зелено-желтый

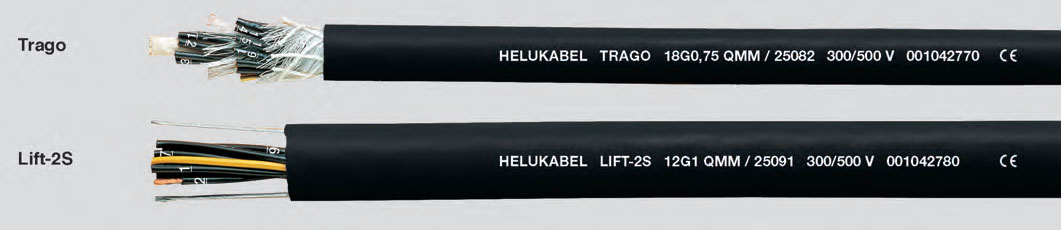

Специальный несущий элемент
- для варианта Trago с центральным несущим элементом из пеньки
- для варианта Lift-2S с двумя внешними несущими элементами из стали
Жилы скручены по длине с оптимальным шагом скрутки
многократное бандажирование кабелей, также в виде оплетки
Внешняя оболочка из специального ПВХ- пластиката YM2 в соответствии со стандартами VDE 0207 часть 5, цвет оболочки - черный (RAL 9005)
ПВХ не воспламеняется согласно DIN VDE 0482 чась 265-2-1/ EN 50265-2-1/IEC 60332-1 (соответствует DIN VDE 0472 часть 804 вид испытания B)

Характеристики

EMC 0

Артикулы для заказа

Артикул производителя	Тип кабеля	Типоразмер	Диаметр (внешний)	Вес меди	Вес кабеля
25080	Trago, Lift-2S	7G 0,75	15,4	50	290
25081	Trago, Lift-2S	12G 0,75	19,2	86	360
25082	Trago, Lift-2S	18G 0,75	21	130	455
25083	Trago, Lift-2S	24G 0,75	23	173	535
25084 25085	Trago, Lift-2S	7G 1 12G 1	—	67115	222415
25086 25087	Trago, Lift-2S	18G 1 20G 1	—	173192	450490
25088	Trago, Lift-2S	24G 1	23,2	230	605
25089	Trago, Lift-2S	36G 1	29	346	950
25090	Trago, Lift-2S	28G 1+2 x 0,5G *	26	293	760
25091	Trago, Lift-2S	12G 1	—	115,2	446
25092	Trago, Lift-2S	18G 1	—	172,8	528
25093	Trago, Lift-2S	25G 1	—	240	660
25094	Trago, Lift-2S	30G 1	—	288	760
25095	Trago, Lift-2S	8G 1,5	—	115	425
25096	Trago, Lift-2S	12G 1,5	—	172,8	505
25097	Trago, Lift-2S	15G 1,5	—	230	575
25098	Trago, Lift-2S	18G 1,5	—	259	640
25099	Trago, Lift-2S	20G 1,5	—	288	715
25100	Trago, Lift-2S	24G 1,5	—	346	820
25101	Trago, Lift-2S	7G 1+17 x 0,75	21,5	190	595

*C = 2 жилы 0,5 мм2 с медной оплеткой По требованию заказчика возможно изготовление кабелей других размеров, а также специальных конструкций. G = с защитным проводом зел.-желт. Энергетическая стройка в Корбеде под Лейпцигом. " Высота лестничной клетки и подъемных башен около 150 м. Подъемники оснащены нестандартным кабелем, изго- товленным компанией HELUKABEL .
